Соединитель шарнирный 110x380 - 6091338 OBO Bettermann WRGV 110 VA4301

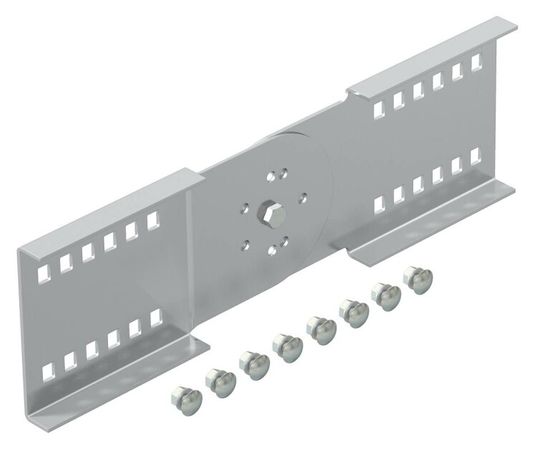

Шарнирный соединитель 110x380 мм от OBO BETTERMANN (артикул WRGV 110 VA4301) предназначен для гибкого соединения кабельных лотков при перемещении или деформациях конструкций, обеспечивая надёжную передачу тока и сохраняя целостность кабельной трассы.

Назначение и область применения

Шарнирный соединитель 110x380 мм используется для соединения листовых и лестничных кабельных лотков, где возможны механические смещения - например, из-за температурного расширения, оседания фундамента или движения оборудования. Подходит для систем с высотой боковой стенки 110 мм. Применяется на объектах с динамическими нагрузками: заводские цеха, энергообъекты, транспортные терминалы, участки с конвейерными линиями.

Технические характеристики

• Размеры: 110 мм (высота) × 380 мм (длина)
• Материал: нержавеющая сталь - устойчив к коррозии, подходит для агрессивных сред
• Толщина материала: 2 мм - обеспечивает достаточную жёсткость при сохранении гибкости
• Тип соединения: винтовой разъём - позволяет легко собирать и разбирать соединение без сварки
• Исполнение: продольное - соединяет лотки вдоль их направления
• Вертикальное шарнирное соединение: да - компенсирует вертикальные сдвиги до +-5°
• Защитное покрытие: необработанная поверхность - требует дополнительной защиты в условиях повышенной влажности или химической активности
• Совместим с кабельными лотками: да - специально для лотков с высотой стенки 110 мм

Совместимость и монтаж

Шарнирный соединитель 110x380 мм совместим только с кабельными лотками, имеющими такую же высоту боковой стенки - 110 мм. Установка выполняется путём фиксации болтами к кромкам лотков с обеих сторон. Для герметичности и долговечности рекомендуется использовать изолирующие прокладки между металлом лотка и соединителем, особенно при работе с медными или алюминиевыми проводниками. Монтаж допускается в горизонтальных и слегка наклонных участках трассы. Вертикальные повороты не предусмотрены - соединитель компенсирует только смещения в плоскости.

Преимущества

• Нержавеющая сталь гарантирует длительный срок службы даже в сырых или химически агрессивных средах
• Винтовое соединение исключает необходимость сварочных работ - снижает время монтажа и риск повреждения кабелей
• Гибкость позволяет компенсировать до 5° вертикального сдвига без потери контакта
• Стандартная длина 380 мм оптимальна для большинства типовых решений
• Продольное исполнение обеспечивает равномерное распределение усилий вдоль трассы

Ограничения применения

• Не предназначена для использования в качестве основного несущего элемента - только для компенсации смещений
• Не подходит для лотков с высотой стенки менее или более 110 мм
• Необработанная поверхность требует дополнительной антикоррозийной защиты в помещениях с высокой влажностью, паром или агрессивными веществами
• Не рассчитана на частые угловые перепады - максимальный угол компенсации составляет 5°
• Не является электрически изолированным элементом - заземление необходимо выполнять отдельно через контактные площадки

Примеры использования

• Соединение двух секций лотка на участке, проходящем рядом с тепловым оборудованием, где возникают температурные расширения
• Переход между стационарным и движущимся участком конвейера
• Участок трассы, расположенный над колоннами или фундаментами, которые могут проседать
• Лоточные системы в пищевой или химической промышленности, где важна коррозионная стойкость

Практические советы

• При установке проверьте точное соответствие высоты лотка - 110 мм. Отклонение даже на 5 мм может нарушить контакт и привести к перегреву
• Затягивайте болты равномерно, не переусердствуя - нержавеющая сталь чувствительна к перегрузке при затяжке
• Если система работает во влажном помещении, после монтажа обработайте места соединения противокоррозийной смазкой (например, WD-40 Specialist Corrosion Inhibitor)
• Обязательно выполните заземление через специальные контактные планки или отдельные провода - сам соединитель не создаёт электрический контакт автоматически
• Артикул WRGV 110 VA4301 - единственный вариант этого размера в серии OBO BETTERMANN; аналоги других брендов имеют другие параметры крепления
