Комплект внешних глухих компенсационных панелей Ш=1200 В=100+300 | R5CPFBM1213 DKC ДКС

Комплект внешних глухих компенсационных панелей Ш1200 В100+300 DKC - это металлические накладные панели из стали, предназначенные для безопасного секционирования и физического ограничения доступа к токоведущим элементам внутри силовых шкафов. Продукт серии RAM power от бренда DKC используется там, где требуется надежная механическая защита шин и оборудования без необходимости в обзоре внутреннего пространства.

Назначение и область применения

Комплект внешних глухих компенсационных панелей Ш1200 В100+300 DKC применяется для создания физических барьеров в электрощитах. Они закрывают доступ к главным сборным шинам, клеммникам и другим опасным токоведущим частям, предотвращая случайный контакт персонала. Устанавливаются в шкафы шириной 1200 мм, особенно актуальны в промышленных системах питания, где важна безопасность обслуживания и соответствие нормам электроустановок.

Технические характеристики

• Тип изделия: панель распределения энергии
• Материал: сталь
• Цвет: серый
• Ширина: 1200 мм
• Высота верхней панели: 100 мм
• Высота нижней панели: 300 мм
• Конструкция: сплошная, без окон и проемов
• Установка: наружная, накладная

Совместимость и монтаж

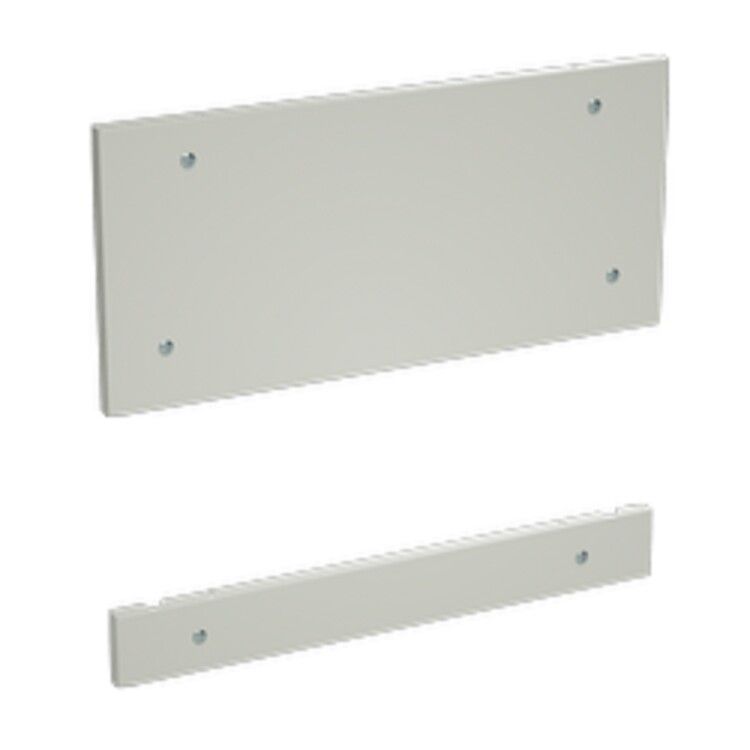

Панели совместимы со шкафами стандарта Ш1200, используемыми в промышленной автоматике и распределительных устройствах. Монтаж осуществляется на направляющие или крепёжные точки внутри корпуса - панели крепятся болтами или саморезами через предварительно подготовленные отверстия. Для правильной установки убедитесь, что внутренние габариты шкафа соответствуют заявленной ширине 1200 мм. Комплект состоит из двух панелей: одна сверху (100 мм), вторая снизу (300 мм), они образуют единый защитный экран между зонами размещения шин и рабочими участками.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрощитового оборудования, обеспечивая класс защиты IP20 за счет сплошной конструкции. Хотя панель не является герметичной, она исключает прямой доступ к токоведущим частям, снижая риск поражения электрическим током. Соответствует принципам IEC 61439 для распределительных устройств низкого напряжения.

Преимущества

• Сплошная конструкция полностью исключает доступ к токоведущим элементам
• Стальная основа обеспечивает прочность и долговечность
• Серый цвет не выделяется в ряду других элементов шкафа, сохраняет эстетику
• Раздельная высота панелей позволяет гибко организовать зонирование внутри шкафа
• Не требует специальных инструментов для монтажа

Ограничения применения

• Не предназначена для установки вне электрощита - работает только в защищённом помещении
• Не обеспечивает защиту от воды, пыли или химических воздействий - не подходит для агрессивных сред
• Не имеет функции вентиляции или теплоотвода - не рекомендуется для мест с высокой тепловой нагрузкой без дополнительного охлаждения
• Подходит только для шкафов шириной 1200 мм; другие размеры требуют другой модели

Примеры использования

• Защита главных шин в распределительных щитах заводских линий
• Секционирование зон питания в центральных пунктах управления
• Физическое отделение высоковольтных участков от операторской зоны в АСУ ТП
• Обустройство безопасных зон вокруг коммутирующих аппаратов в промышленных шкафах

Практические советы

• Перед монтажом проверьте точную ширину шкафа - даже небольшое отклонение от 1200 мм может затруднить установку
• Панели можно использовать как часть системы “запертых зон” - сочетайте с замками и сигнализацией для повышения уровня безопасности
• При использовании в условиях вибраций усильте крепление антивибрационными прокладками
• Не используйте панели как несущую конструкцию - они не рассчитаны на механические нагрузки
• При модификации шкафа учитывайте, что панели нельзя резать или изменять - это нарушит целостность защиты
