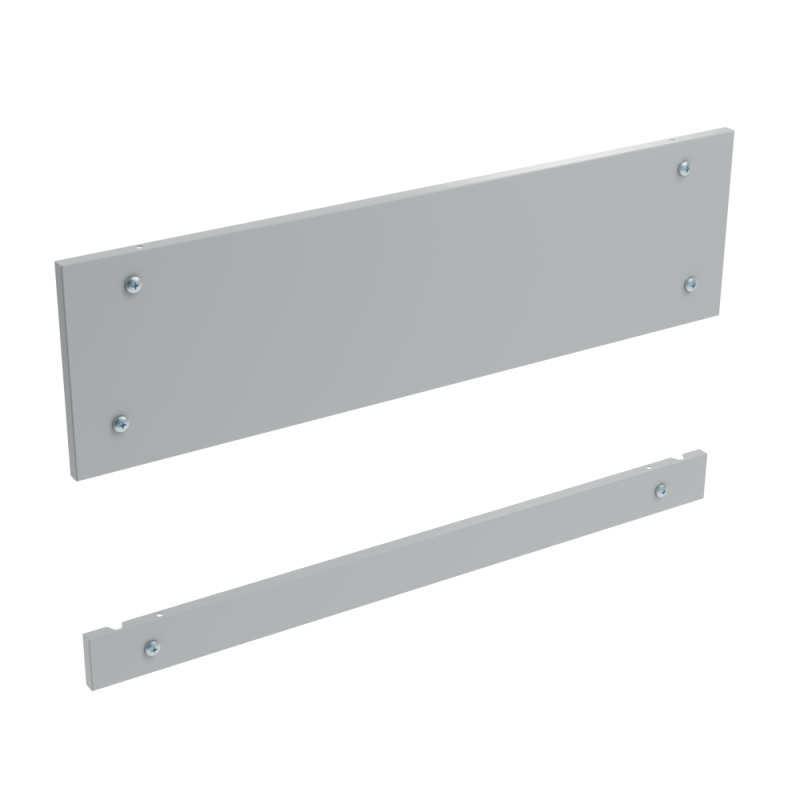

Комплект внешних глухих компенсационных панелей Ш=600 В=300+100 | 307173 КЭАЗ

Комплект внешних глухих компенсационных панелей Ш600 В300+100 от КЭАЗ (арт. 307173) предназначен для закрытия зазоров между корпусами распределительных устройств OptiBox M, обеспечивая герметичность и эстетичный вид при сохранении возможности температурного расширения металлических элементов.

Назначение и область применения

Комплект внешних глухих компенсационных панелей Ш600 В300+100 используется для заполнения технологических зазоров между смежными шкафами серии OptiBox M. Эти панели не имеют проёмов - они полностью глухие, что делает их идеальными для участков, где не требуется доступ к проводкам или оборудованию. Применяются в промышленных щитовых, на производствах, в системах автоматизации и на объектах с высокими требованиями к защите от пыли и механических воздействий.

Технические характеристики

• Размеры: ширина 600 мм, высота 300+100 мм (две секции: основная 300 мм + верхняя 100 мм)
• Материал: окрашенная сталь толщиной 1,5 мм
• Цвет покрытия: RAL 7035 (серый цвет, матовый)
• Фиксация: крепление к раме шкафа через болтовые соединения (не требует сварки)
• Степень защиты: соответствует IP54 при правильной установке в составе шкафа OptiBox M

Совместимость и монтаж

Комплект совместим исключительно с корпусами серии OptiBox M от КЭАЗ. Устанавливается на боковые или торцевые поверхности шкафов там, где есть зазор шириной до 600 мм и высотой до 400 мм (300+100). Монтаж выполняется с помощью предварительно подготовленных отверстий в раме шкафа - панель фиксируется саморезами или болтами, которые идут в комплекте с шкафом. Не требует специальных инструментов, кроме отвёртки или гаечного ключа. Перед установкой убедитесь, что зазор не превышает допустимую величину - избыток нагрузки на компенсатор может вызвать деформацию.

Преимущества

• Устойчивость к коррозии благодаря порошковому покрытию RAL 7035
• Высокая жесткость стали 1,5 мм - не прогибается под собственным весом
• Глухая конструкция исключает попадание пыли и влаги внутрь межпанельного пространства
• Интеграция в дизайн всей серии OptiBox M - единый стиль и цвет всех элементов
• Не требует обслуживания после установки

Ограничения применения

• Не предназначена для установки вне шкафов OptiBox M - несовместима с другими сериями и брендами
• Не подходит для мест, где необходим доступ к кабелям или коммуникациям - отсутствуют проходы
• Не рекомендуется использовать в условиях постоянного контакта с химически активными средами (кислоты, растворители)
• Температурный режим ограничен рабочим диапазоном шкафов OptiBox M: от -25C до +40C

Примеры использования

• Закрытие зазора между двумя шкафами управления насосами на водопроводной станции
• Заполнение свободного пространства в цепочке шкафов на конвейере пищевого завода
• Обустройство торца сборки шкафов в помещении с повышенным уровнем пыли - например, на деревообрабатывающем участке
• Завершение ряда шкафов в центральной щитовой, чтобы избежать открытых кромок

Практические советы

• Перед заказом проверьте точную ширину зазора - панель Ш600 рассчитана именно на 600 мм; при меньшем зазоре используйте другую модель
• При монтаже выравнивайте панель по уровню - перекос может нарушить герметичность стыка
• Если панель устанавливается в нижней части шкафа, убедитесь, что она не препятствует отводу конденсата
• Для долговечности не применяйте агрессивные моющие средства при очистке - достаточно влажной тряпки и нейтрального чистящего средства
• Комплект 307173 - часть системы OptiBox M; для полноты решения рекомендуется использовать другие элементы этой же серии: двери, крышки, кронштейны
