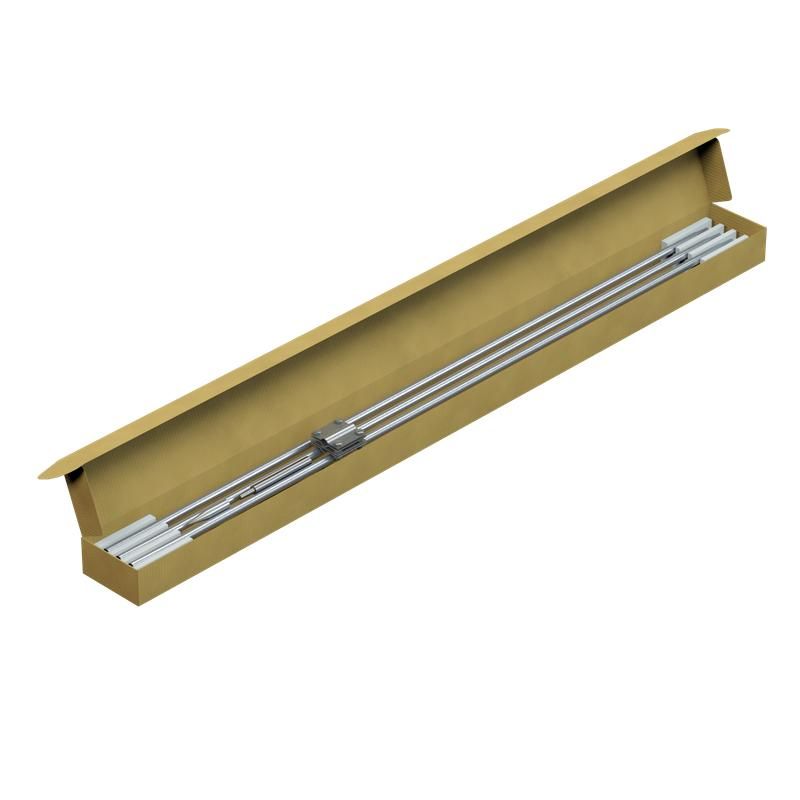

Комплект заземления d16 дл.9м (6х1.5м) KTZ-D16-6 HD сталь гор. оцинк. (уп.6шт) КМ MA0573 КМ-Профиль

Комплект заземления из 6 стержней диаметром 16 мм, длина 1,5 м, сталь горячего цинкования, КМ-профиль, KTZ-D16-6 предназначен для создания надёжного вертикального контура заземления в грунте. Этот комплект - готовое решение для защиты зданий от грозовых разрядов и обеспечения безопасности электроустановок. Комплект KTZ-D16-6 от бренда КМ-Профилю соответствует требованиям ГОСТ и оптимизирован для монтажа в условиях повышенной влажности и открытых территорий.

Назначение и область применения

Комплект KTZ-D16-6 используется для устройства вертикального заземляющего контура в составе системы молниезащиты зданий и сооружений. Подходит для установки на объектах с высокими требованиями к защите от перенапряжений: жилые дома, промышленные объекты, трансформаторные подстанции, вышки связи, спортивные комплексы. Применяется там, где требуется быстрая и надёжная организация заземления в труднопроходимых или плотных грунтах.

Технические характеристики

• Количество стержней: 6 штук
• Диаметр каждого стержня: 16 мм
• Длина одного стержня: 1,5 м
• Материал: сталь с горячим цинкованием (по ГОСТ 9.307-89)
• Тип соединения: безмуфтовое, по системе “конус Морзе”
• Наконечник: стальной, усиленный для удара
• Инструмент для забивания: 1 шт. (ударная насадка)
• Соединительный зажим: 1 шт. (для подключения к молниезащите)
• Крепление для проводника: 1 шт.
• Крепление для стержня молниеотвода: 1 шт.

Горячее цинкование обеспечивает долговечную защиту от коррозии даже в агрессивной среде. Стержни рассчитаны на работу в условиях, соответствующих ГОСТ 15150-69 - умеренный климат, низкая загрязнённость воздуха, высокая влажность.

Совместимость и монтаж

Каждый стержень имеет коническую форму с внутренним и наружным профилем “конус Морзе”, что позволяет легко соединять их друг с другом без муфт - просто вбивают один в другой. Для монтажа используется ударная насадка, входящая в комплект. Соединительный зажим позволяет напрямую закрепить медный или стальной проводник молниезащиты к последнему стержню. Установка выполняется вручную с помощью молотка или специального оборудования. Минимальная глубина забивания - до 1,5 м, но можно добивать несколько стержней друг на друга для достижения нужного сопротивления. Диаметр 16 мм требует предварительно подготовленного отверстия в очень плотном грунте (например, скальном или каменистом).

Безопасность и стандарты

• Стандарт оцинкования: ГОСТ 9.307-89
• Условия эксплуатации: ГОСТ 15150-69 (климатическое исполнение УХЛ)
• Соответствие требованиям ПУЭ и СП 30.13330.2016 для систем молниезащиты

Комплект KTZ-D16-6 не содержит сварных соединений, исключает риск возгорания при разряде. Все элементы выполнены из материалов, не выделяющих токсичных веществ при нагреве.

Преимущества

• Готовый набор - всё необходимое в одной упаковке, не нужно докупать детали
• Безмуфтовое соединение снижает сопротивление контакта и увеличивает срок службы
• Горячее цинкование даёт защиту на 25–40 лет в нормальных условиях
• Высокая механическая прочность стержней - подходят для твёрдых и песчаных грунтов
• Ударная насадка совместима с большинством стандартных молотков и пневмоинструментов

Ограничения применения

• Не рекомендован для установки в сильно щелочных или солёных почвах - возможна ускоренная коррозия
• Не подходит для монтажа в скальных породах без предварительного бурения
• Работает только в сухих или умеренно влажных грунтах; в болотистой местности требуются дополнительные меры (расширение контура, использование химических реагентов)
• Не предназначена для замены естественных заземлителей (например, фундаментной арматуры) - применяется как дополнение

Примеры использования

• Заземление частного дома с металлической крышей и антенной
• Подключение молниеприёмника на складе с металлоконструкциями
• Обустройство контура заземления у распределительного пункта 10/0,4 кВ
• Защита телекоммуникационной вышки на открытой площадке

Практические советы

• Перед монтажом проверьте сопротивление грунта - идеально, если оно ниже 10 Ом. При высоком значении используйте больше стержней или делайте горизонтальный контур
• При забивке нескольких стержней следите, чтобы они были точно по оси - перекос снижает эффективность
• Соединительный зажим затягивайте с усилием, но без деформации - ослабленный контакт повышает сопротивление
• После монтажа обязательно проведите контрольное измерение сопротивления заземления
• Для длительной работы в агрессивной среде дополнительно покрывайте место выхода проводника антикоррозийной смазкой
