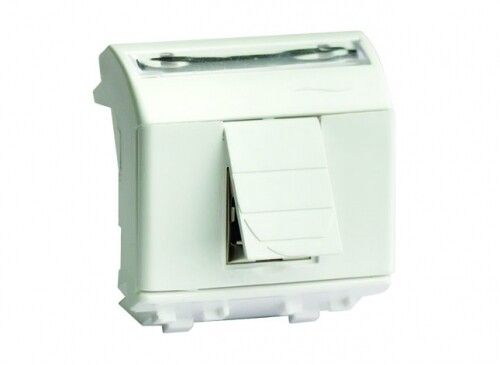

Компьютерная розетка RJ-45. кат.5Е (разъем PcNet). белая. 2мод. | 76655B DKC ДКС

Розетка компьютерная RJ45 категории 5e от DKC (ДКС), артикул 76655b - это двухмодульное устройство для организации сетевых соединений в офисах, серверных и производственных помещениях. Благодаря экранированному корпусу и встроенному терминальному резистору обеспечивает стабильную передачу данных даже в условиях электромагнитных помех.

Назначение и область применения

Розетка компьютерная RJ45 категории 5e предназначена для подключения Ethernet-кабелей к оборудованию: компьютерам, принтерам, IP-камерам, телефонным системам VoIP и другим сетевым устройствам. Подходит для внутренней установки в стены, панели, кабель-каналы и распределительные шкафы. Применяется в офисах, центрах обработки данных, на производстве и в учебных заведениях. Модель рассчитана на работу в помещении с умеренным климатом (климатическое исполнение УХЛ3).

Технические характеристики

• Категория: 5e - поддерживает скорость до 1 Гбит/с на расстоянии до 100 метров
• Тип разъема: RJ45 8P8C - восемь контактов, совместим с классическими UTP/STP кабелями
• Количество портов: один (два модуля - для двойного монтажа в одной рамке)
• Экранирование: да - экранированные разъемы и металлический корпус снижают влияние внешних помех
• Степень защиты: IP20 - защищает от прикосновения пальцами и твердых предметов >12,5 мм, не предназначена для влажных сред
• Подключение: винтовое - фиксация проводов через винты, требует инструмента 110
• Заземление: есть зажим и возможность раздельного подключения экрана кабеля
• Компоненты: встроен терминальный резистор (100 Ом), компенсатор давления, сальник с разгрузкой кабеля
• Цвет: белый - соответствует стандартной цветовой гамме светлых интерьеров
• Материал: пластик - устойчив к механическим воздействиям, не горючий
• Выход кабеля: наклонный - удобнее прокладка и изгиб кабеля
• Декор: возможно нанесение собственного дизайна по эскизу

Совместимость и монтаж

Розетка компьютерная RJ45 категории 5e от DKC (ДКС) монтируется в стандартные рамочные системы (серия Brava) с глубиной 40–45 мм. Подходит для скрытого монтажа в стену, в кабель-каналы и в пол. Для сборки требуется винтовой крепёж - не требует специальных инструментов кроме отвёртки. Инструкция по обжиму: используйте инструмент типа 110 для запрессовки жил в контактные площадки. Экран кабеля подключается отдельно к зажиму заземления - важно не замыкать его с другими проводами. Компенсатор и сальник обеспечивают герметичность и предотвращают перегиб кабеля внутри корпуса.

Безопасность и стандарты

Изделие соответствует требованиям к сетевой инфраструктуре EN 50173-1 и IEC 60603-7. Экранированная конструкция снижает уровень электромагнитных излучений. Наличие терминального резистора исключает отражения сигнала, что повышает целостность передачи данных. Материал корпуса - самозатухающий пластик, соответствует нормам UL94 V-2. Не предназначен для наружной установки под открытым небом - IP20 не обеспечивает защиту от воды.

Преимущества

• Двухмодульная конструкция позволяет установить две розетки в одном месте - экономия места и упрощённая организация сети
• Экранированный дизайн гарантирует высокую помехоустойчивость - идеально для мест с плотной проводкой
• Встроенный терминальный резистор и компенсатор - не нужны дополнительные элементы
• Раздельное заземление и винтовой контакт - надёжное соединение, особенно при использовании STP-кабелей
• Наклонный выход кабеля - меньше напряжение на изгибе, продлевает срок службы
• Поле для надписи и декор по эскизу - позволяют легко идентифицировать порты и адаптировать под стиль интерьера

Ограничения применения

• Не применяется во влажных помещениях (ванная, кухня, улица) - степень защиты IP20 недостаточна
• Не подходит для подключения силовых кабелей - только для слаботочных сетей
• Требует точного обжима кабеля: неверная последовательность жил или плохой контакт снижают скорость связи
• Не рекомендуется для частого подключения/отключения - винтовые зажимы менее долговечны, чем быстроразъёмные
• Климатическое исполнение УХЛ3 допускает температуру от −25C до +40C - не работает в холодных необогреваемых помещениях зимой

Примеры использования

• Офисные рабочие места - подключение ПК, принтеров, IP-телефонов
• Серверные комнаты - организованная коммутация оборудования с минимальными потерями сигнала
• Производственные участки - подключение контроллеров, HMI-панелей, датчиков в условиях электромагнитных помех
• Образовательные учреждения - кабельные точки в аудиториях и лабораториях
• Аудио-визуальные системы - подключение камер наблюдения и медиа-проекторов

Практические советы

• Перед монтажом проверьте тип кабеля: для экранированной розетки нужен STP или FTP - UTP не даст эффекта от экранирования
• При обжиме следите за порядком жил - используйте TIA/EIA-568B (часто используется в России)
• Не затягивайте винты слишком сильно - можно повредить медные контакты
• Если розетка устанавливается в кабель-канал, убедитесь, что канал имеет достаточную ширину для прохождения кабеля с сальником
• Для многократного обслуживания лучше выбирать модели с QuickConnect - здесь же винтовой механизм требует больше времени
• При необходимости маркировки - используйте этикетки на поле для надписи, чтобы избежать путаницы между портами
