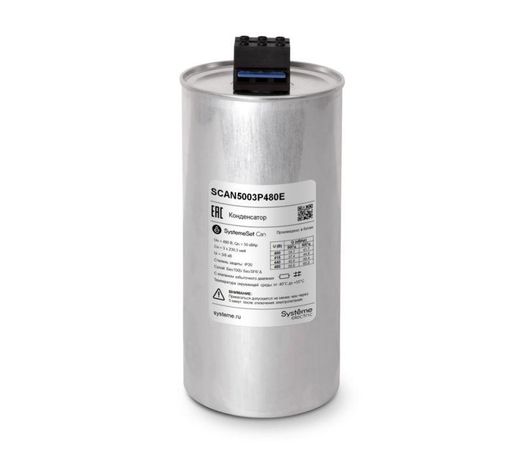

Конденсатор НН 50 кВАр, 480 В, эко исп. | SCAN5003P480E Systeme Electric APC

Конденсатор низковольтный 50 кВАр, 480 В, экологическое исполнение от Systeme Electric (арт. scan5003p480e) - трёхфазный силовой конденсатор для компенсации реактивной мощности в сетях до 480 В. Его экологичная конструкция и надёжная защита делают его подходящим для промышленных объектов, где важна безопасность и долгий срок службы.

Назначение и область применения

Конденсатор низковольтный 50 кВАр, 480 В, экологическое исполнение применяется для повышения коэффициента мощности (cos φ) в трёхфазных электросетях. Он снижает потери энергии, уменьшает нагрузку на трансформаторы и кабели, что особенно важно на предприятиях с большим количеством индукционных нагрузок - сварочных аппаратов, насосов, компрессоров, конвейеров и станков.

Технические характеристики

• Номинальная мощность: 50 кВАр
• Номинальное напряжение: 480 В (AC)
• Ёмкость: 230,3 мкФ
• Диаметр корпуса: 136 мм
• Рабочая температура: от -40 C до +55 C
• Длительно допустимый ток: 1,5 × In (1,5 крат номинальному)
• Максимальный пусковой ток: до 400 × In
• Степень защиты: IP20 (защита от доступа пальцами и крупными предметами, но не от пыли и воды)
• Гарантийный срок: 24 месяца

Внутренняя конструкция состоит из трёх однофазных конденсаторов в одном корпусе. Диэлектрик - металлизированная полипропиленовая плёнка с функцией самовосстановления: при пробое участок автоматически изолируется, и устройство продолжает работать. Пропитка - биоразлагаемая сухая смола без ПХБ и SF6. Корпус - экструдированный алюминий. Встроены предохранитель с мембраной сброса давления и разрядный резистор для быстрого снятия остаточного напряжения после отключения.

Совместимость и монтаж

Конденсатор низковольтный 50 кВАр, 480 В, экологическое исполнение совместим со стандартными шинопроводами и контактными группами для компенсационных установок. Монтаж выполняется на вертикальную поверхность с обеспечением свободного воздушного охлаждения вокруг корпуса. Клеммы рассчитаны на подключение медными шинами или кабелями сечением до 25 мм2. Учитывайте посадочный диаметр 136 мм - он определяет расстояние между крепёжными элементами. Подключается только через контактор или тиристорный коммутатор; запрещено прямое включение в сеть без защиты.

Безопасность и стандарты

Конденсатор соответствует требованиям IEC 60831-1 и IEC 60831-2. Предохранитель с мембраной защищает от перегрузок и внутренних замыканий. Разрядный резистор гарантирует снижение напряжения до безопасного уровня менее чем за 3 минуты после отключения. Биоразлагаемая пропитка исключает риск загрязнения окружающей среды при утилизации. Отсутствие SF6 и ПХБ делает изделие экологически безопасным и соответствующим современным нормам RoHS.

Преимущества

• Высокая надёжность благодаря технологии самовосстановления диэлектрика
• Устойчивость к перегрузкам: длительная работа при 1,5×In и импульсы до 400×In
• Экологическая безопасность: отсутствие токсичных веществ в составе
• Долгий срок службы: гарантированные 2 года при соблюдении условий эксплуатации
• Интегрированная система безопасности: предохранитель + разрядный резистор в одном корпусе

Ограничения применения

Не предназначена для работы во влажных помещениях, на открытом воздухе или в условиях высокой запылённости - степень защиты IP20 не обеспечивает герметичность. Не рекомендуется использовать в системах с частыми включениями/выключениями более 10 раз в час без согласования с производителем. Температурный режим ограничен: ниже -40 C и выше +55 C возможны отказы. Не подлежит ремонту - при выходе из строя требуется замена всего модуля.

Примеры использования

• Промышленные цеха с массивными двигателями (станки ЧПУ, прессы)
• Компрессорные станции и системы вентиляции
• Заводы по переработке пластиков и металлов
• Объекты пищевой промышленности с требованием к экологической чистоте оборудования
• Автономные системы питания с дизель-генераторами для снижения нагрузки на источник

Практические советы

• Перед установкой проверьте соответствие напряжения сети 480 В +-10%. Перенапряжение сокращает срок службы.
• Обеспечьте минимальный зазор 50 мм вокруг корпуса для теплоотвода - перегрев вызывает преждевременный выход из строя.
• Подключайте конденсатор низковольтный 50 кВАр, 480 В, экологическое исполнение через контактор с предварительным включением разрядного резистора - это продлит жизнь клеммам.
• При использовании в параллельных группах - убедитесь, что все устройства одной партии и одинакового класса точности.
• При замене старых конденсаторов - сравнивайте ёмкость и номинальный ток, а не только мощность. 50 кВАр при 480 В = 230,3 мкФ - это ключевой параметр.
