Конденсатор НН 7,6 кВАр, 440 В | SCAN0763P440 Systeme Electric APC

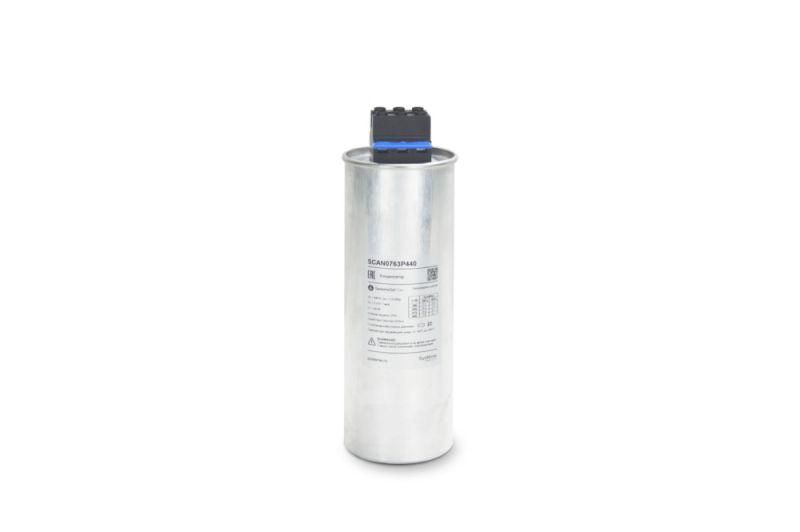

Конденсатор низковольтный 7,6 кВАр, 440 В от Systeme Electric (артикул scan0763p440) - трёхфазный силовой конденсатор для компенсации реактивной мощности в сетях до 440 В. Подходит для установки в щитах автоматического регулирования коэффициента мощности на промышленных объектах.

Назначение и область применения

Конденсатор низковольтный 7,6 кВАр, 440 В применяется для повышения коэффициента мощности (cos φ) в трёхфазных электросетях. Это снижает потери энергии, уменьшает нагрузку на трансформаторы и кабели, а также позволяет избежать штрафов за некачественную электроэнергию. Устанавливается в компенсационных устройствах на заводах, в цехах, на насосных станциях, в системах вентиляции и других объектах с индуктивными нагрузками - двигателями, трансформаторами, сварочным оборудованием.

Технические характеристики

• Номинальная мощность: 7,6 кВАр
• Номинальное напряжение: 440 В
• Ёмкость: 41,7 мкФ
• Диаметр корпуса: 75 мм
• Рабочий ток: длительно - до 2×Iн, пиковый - до 400×Iн
• Температурный диапазон: от –40 C до +60 C
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды и пыли)
• Гарантийный срок: 24 месяца
• Диэлектрик: металлизированная полипропиленовая плёнка с функцией самовосстановления
• Корпус: экструдированный алюминий
• Пропитка: биоразлагаемая сухая смола, без ПХБ и SF6
• Встроенная защита: предохранитель с мембраной сброса давления
• Разрядка: встроенный резистор (обеспечивает безопасную разрядку после отключения)

Совместимость и монтаж

Конденсатор низковольтный 7,6 кВАр, 440 В совместим со всеми стандартными контактными устройствами и реле для управления компенсацией реактивной мощности. Монтаж выполняется на DIN-рейку или жестко через крепёжные отверстия в основании. Клеммы рассчитаны на подключение медных проводников сечением до 16 мм2. Обязательно соблюдайте полярность фаз L1–L2–L3. Диаметр корпуса 75 мм требует свободного места вокруг - минимум 20 мм с каждой стороны для теплоотвода. Не допускается установка рядом с источниками тепла выше +60 C.

Безопасность и стандарты

Конденсатор соответствует требованиям IEC 60831-1 и IEC 60831-2. Встроенная система безопасности включает мембранный предохранитель - при перегрузке он открывает канал для сброса внутреннего давления, предотвращая взрыв. Разрядный резистор обеспечивает снижение напряжения до безопасного уровня менее чем за 3 минуты после отключения питания. Пропитка без ПХБ и SF6 делает изделие экологически безопасным при утилизации.

Преимущества

• Высокая надёжность благодаря технологии самовосстановления диэлектрика - при пробое участок плёнки изолируется, и конденсатор продолжает работать
• Устойчивость к импульсным перегрузкам - способен выдерживать пусковые токи до 400×Iн
• Металлический корпус эффективно отводит тепло, продлевая срок службы
• Экологичность: отсутствие токсичных веществ в составе пропитки
• Интегрированные элементы защиты (предохранитель и разрядник) исключают необходимость внешних компонентов

Ограничения применения

Не предназначена для работы во влажной среде - IP20 не обеспечивает защиту от влаги. Не рекомендуется использовать в помещениях с высокой запылённостью без дополнительной герметизации. Конденсатор низковольтный 7,6 кВАр, 440 В нельзя применять в сетях с частотой ниже 50 Гц или выше 60 Гц. Также не следует подключать параллельно с активными фильтрами гармоник без согласования с проектировщиком системы - возможна резонансная опасность.

Примеры использования

• Автоматический компенсатор мощности на металлургическом комбинате
• Щит управления насосной станцией с несколькими асинхронными двигателями
• Цех по производству пластмасс с большим количеством термопластических формовочных машин
• Логистический комплекс с конвейерными линиями и частотными преобразователями

Практические советы

• Перед заменой старого конденсатора проверьте напряжение на клеммах - даже после отключения остаточное напряжение может сохраняться. Ждите 5–10 минут или используйте тестер с функцией измерения постоянного тока.
• При групповом использовании нескольких таких конденсаторов следите за равномерностью распределения тока между фазами - дисбаланс вызывает перегрев одного из модулей.
• Проверяйте зажимы клемм каждые 6–12 месяцев - ослабление контакта увеличивает нагрев и риск выхода из строя.
• При заказе нового конденсатора низковольтный 7,6 кВАр, 440 В убедитесь, что ваша система работает на 440 В +-10%. Для более низкого напряжения (например, 380 В) потребуется другой тип.
• Запасайте один резервный экземпляр - особенно если оборудование работает круглосуточно. Срок службы при правильном режиме - 10+ лет.
