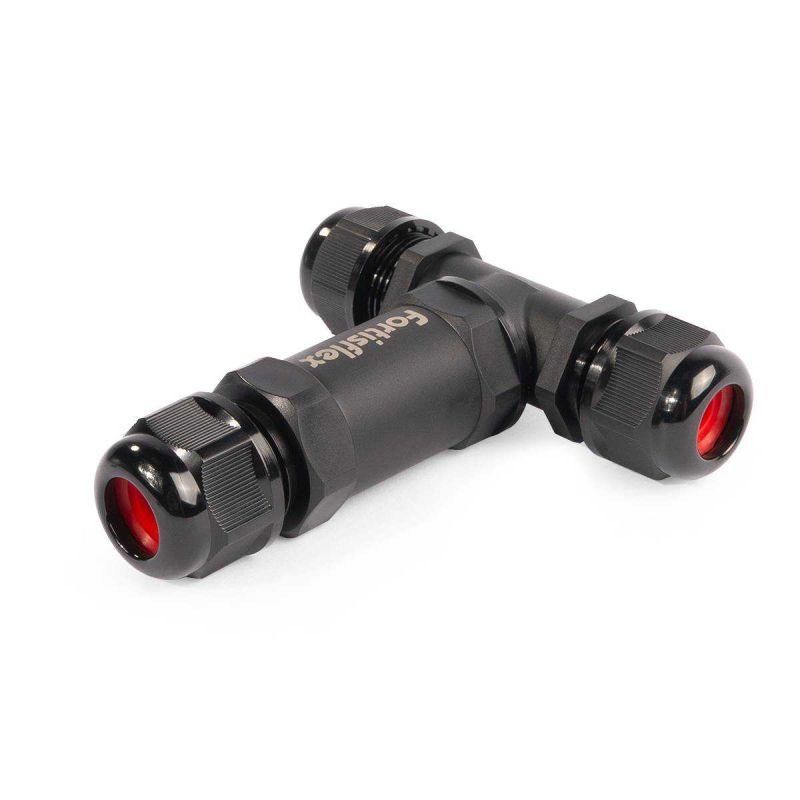

Коннектор кабельный T-образный FFC-32/3Р-IP68, IP68, 3 пр., 0.5-4 мм² Fortisflex 89669

Коннектор кабельный FFC-32/3Р-IP68 от Fortisflex и КВТ предназначен для надёжного и герметичного ответвления кабельных линий с сохранением целостности изоляции даже в условиях повышенной влажности, пыли или постоянного контакта с водой. Артикул 89669 обеспечивает решение для сложных условий эксплуатации без необходимости в специальном оборудовании.

Назначение и область применения

Коннектор кабельный FFC-32/3Р-IP68 используется для создания герметичных ответвлений в кабельных сетях, где важна защита от внешней среды. Подходит для прокладки в земле, на улице, в подводных участках, в помещениях с высокой влажностью или на открытых площадках. Применяется в системах освещения, автоматизации, промышленных станциях, насосных установках и других объектах, где требуется долговечная и безопасная коммутация.

Технические характеристики

• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Количество жил: 3
• Номинальное напряжение: 450 В
• Максимальное рабочее напряжение: 400 В
• Максимальный ток: 25 А
• Сечение кабеля (основного, ответвительного, магистрального): 0,5–4 мм2
• Диаметр кабеля: 8–14 мм
• Температурный диапазон: от –40 C до +105 C
• Материал корпуса: нейлон 6.6, безгалогенный, самозатухающий по UL 94 V0
• Уплотнители: силикон, эластичные, обеспечивающие плотную посадку кабелей разного диаметра
• Цвет: чёрный
• Тип соединения: винтовой, с использованием одного инструмента - отвёртки

Совместимость и монтаж

Коннектор FFC-32/3Р-IP68 совместим с кабелями одинакового сечения и диаметра - как основными, так и ответвительными. Все три жилы подключаются через отдельные винтовые зажимы внутри корпуса. Для монтажа не нужны клещи, прессы или термические инструменты - достаточно обычной отвёртки. Коннектор легко устанавливается на готовый кабель: зачищаете жилы, вставляете их в соответствующие каналы, затягиваете винты. Уплотнительные кольца автоматически адаптируются под диаметр кабеля в пределах 8–14 мм.

Безопасность и стандарты

• Материал корпуса не содержит галогенов - снижает выделение токсичных веществ при перегреве
• Соответствует классу горючести UL 94 V0 - материал не поддерживает горение и самозатухает
• Устойчив к ультрафиолетовому излучению - не трескается и не теряет прочность под прямыми солнечными лучами
• Герметизация соответствует IP68 - гарантирует работу даже при постоянном контакте с водой

Преимущества

• Высокая степень герметизации позволяет использовать коннектор FFC-32/3Р-IP68 в подземных и подводных условиях
• Широкий диапазон сечений кабелей (0,5–4 мм2) даёт универсальность для различных задач
• Эластичные силиконовые уплотнители исключают необходимость точного подбора диаметра кабеля
• Простота монтажа - не требует дорогостоящего оборудования
• Долговечность материала корпуса обеспечивает срок службы более 15 лет в агрессивных средах

Ограничения применения

Коннектор FFC-32/3Р-IP68 не предназначен для работы с кабелями меньшего диаметра (менее 8 мм) - уплотнители не обеспечат герметичность. Также не рекомендуется применять его для кабелей с жесткой броней или металлической оплёткой - они повредят внутренние уплотнения. Номинальное напряжение 450 В допускает использование при максимальном рабочем напряжении 400 В; превышение этого значения недопустимо. Не используйте для переменного тока выше 25 А - возможен перегрев контактных групп.

Примеры использования

• Подключение фонарей вдоль дороги с прокладкой кабеля в траншее
• Ответвление питания к датчикам уровня воды в канализационных коллекторах
• Соединение кабелей в подземных распределительных щитах
• Обустройство освещения в бассейнах и аквариумах
• Интеграция в системы автоматического полива с прокладкой кабеля в почве

Практические советы

• Перед монтажом обязательно зачистите жилы кабеля на длину, указанную в инструкции - обычно 8–10 мм
• Не перетягивайте винты - это может повредить медные жилы или уплотнители
• Если кабель имеет тонкую изоляцию, проверьте, чтобы он не проскальзывал после затяжки - при необходимости используйте дополнительные хомуты
• Для многожильных проводов скрутите жилы перед введением в зажим - это повысит надёжность контакта
• Проверяйте герметичность после монтажа: при наличии подозрений на протечку - замените уплотнительные кольца
• Коннектор FFC-32/3Р-IP68 можно использовать в циклических температурных режимах - он выдерживает переходы от –40 C до +105 C без потери свойств
