Коннектор RJ-45 под витую пару, категория 6 , универсальный (для одножильного и многожильного кабеля) для проводников с толщиной по изоляции до 1,05 мм - 8P8C-C6 Cabeus 7244c

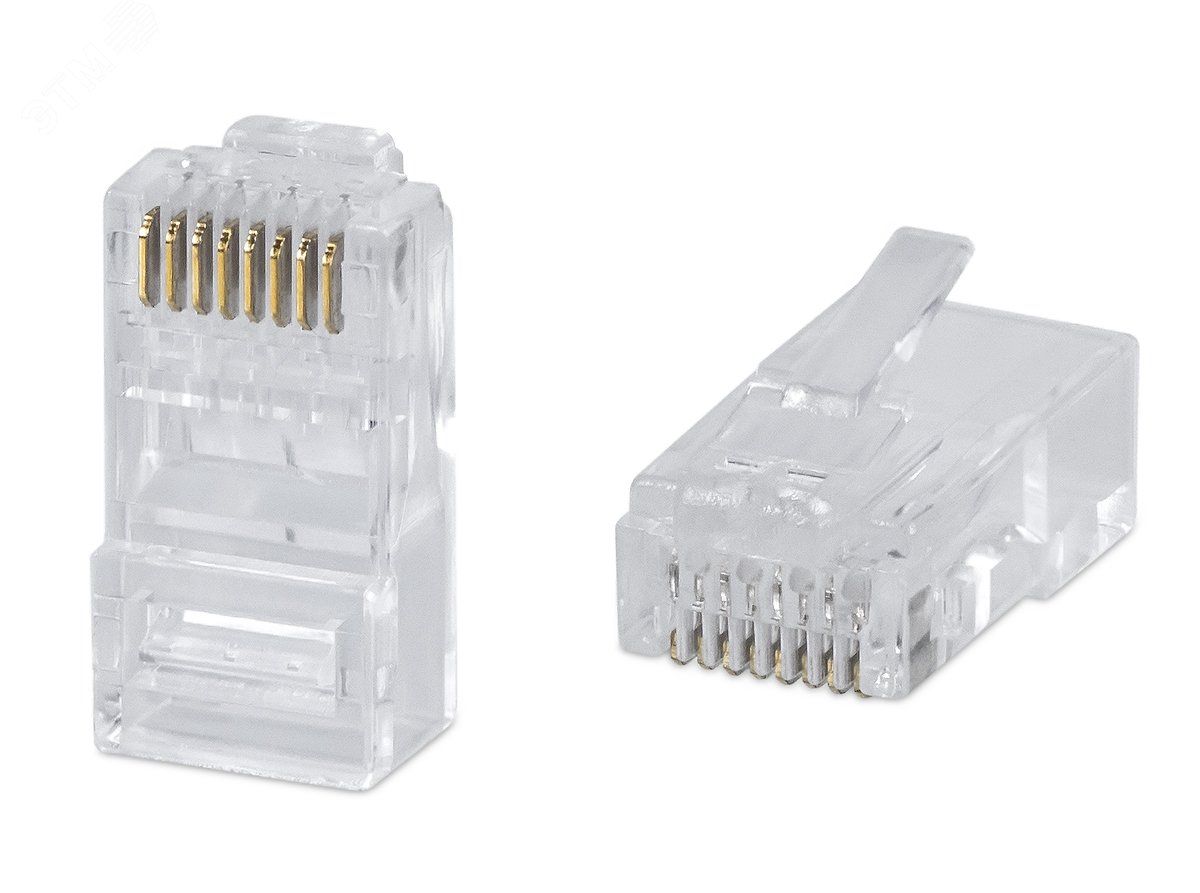

Коннектор RJ-45 Cabeus 7244c предназначен для оконцевания кабеля витой пары категории 6 - как одножильного, так и многожильного - с толщиной изоляции до 1,05 мм. Прозрачный корпус позволяет контролировать правильность обжима и расположение жил. Артикул 8p8c-c6 указывает на совместимость со стандартным 8-контактным интерфейсом.

Назначение и область применения

Коннектор RJ-45 Cabeus 7244c используется для создания физического соединения между сетевым кабелем и устройством - коммутатором, маршрутизатором, компьютером, IP-камерой или другим оборудованием с портом Ethernet. Подходит для монтажа в офисах, на объектах связи, в системах умного дома и промышленной автоматизации, где требуется надёжная передача данных на скорости до 1 Гбит/с.

Технические характеристики

• Тип разъёма: RJ45 (8P8C)
• Категория: Cat.6 - обеспечивает поддержку частот до 250 МГц
• Тип кабеля: неэкранированный UTP, одножильный и многожильный
• Максимальная толщина изоляции проводника: 1,05 мм
• Исполнение: штекер (папа) - для подключения к гнезду
• Количество контактов: 8
• Цвет: прозрачный - позволяет визуально проверить обжим
• Способ монтажа: на кабель (обжим через инструмент)

Совместимость и монтаж

Коннектор RJ-45 Cabeus 7244c совместим с любым стандартным обжимным инструментом для RJ45. Для качественного монтажа важно:

• Убедиться, что толщина изоляции жил не превышает 1,05 мм - иначе контакт не будет надёжно пробит.
• Правильно упорядочить жилы по цветовой схеме T568A или T568B.
• Загнать кабель до упора в корпус - чтобы все контакты задели медную сердцевину.
• Использовать защитные колпачки (не входят в комплект) - они предохраняют защёлку от перегиба и механических повреждений.

Безопасность и стандарты

Коннектор соответствует требованиям стандарта ISO/IEC 11801 для категории 6. Не содержит свинца и других запрещённых веществ согласно RoHS. Работает при температуре от –10C до +60C. Не предназначен для использования во взрывоопасных средах или под постоянным воздействием воды.

Преимущества

• Универсальные ножи - работают с одножильными и многожильными кабелями без замены коннектора.
• Прозрачный корпус - позволяет легко выявить ошибки при обжиме (например, неправильный порядок жил или недостаточное погружение).
• Стандартный форм-фактор - совместим с большинством розеток, патч-панелей и сетевых адаптеров.
• Высокая надёжность контактов благодаря точечному обжиму и оптимизированной форме металлических пластин.

Ограничения применения

• Не подходит для экранированного кабеля STP/FTP - отсутствует заземление и экранная защёлка.
• Не рассчитан на толщину изоляции более 1,05 мм - риск плохого контакта или повреждения ножей.
• Не предназначена для внешней установки - не имеет защиты от влаги и пыли (IP-класс не указан).
• Не следует использовать в условиях постоянных вибраций без дополнительной фиксации кабеля.

Примеры использования

• Обжим кабеля для подключения ПК к сети в офисе.
• Подключение IP-камеры к PoE-коммутатору.
• Создание временных соединений на стройплощадках.
• Ремонт повреждённых patch-шнуров.
• Монтаж локальной сети в учебном классе или маленьком центре обработки данных.

Практические советы

• Перед обжимом всегда проверяйте длину обрезанного конца кабеля - он должен доходать до упора внутри коннектора.
• Используйте тестер для проверки целостности всех 8 контактов после монтажа.
• Если кабель многожильный - слегка скрутите жилы перед вставкой, чтобы они не распадались.
• Для долговечности применяйте защитные колпачки - особенно если кабель часто перемещается или находится в местах с высокой проходимостью.
• Не используйте этот коннектор для телефонных линий - хотя разъём одинаковый, электрические параметры и требования отличаются.
