Коннекторы 8P8C (Компьютерные разъемы) U/UTP Cat.6 50U (RJ-45) Уп. 100шт. - 10-0208 Net.on

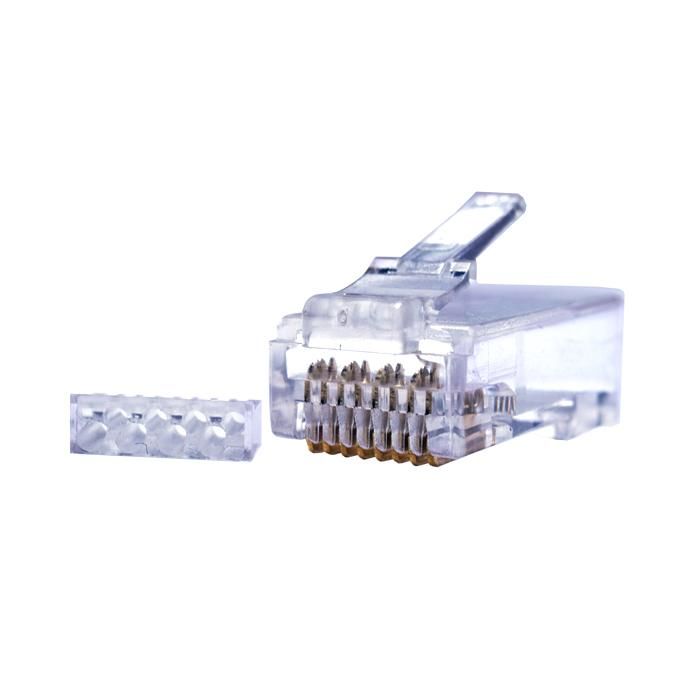

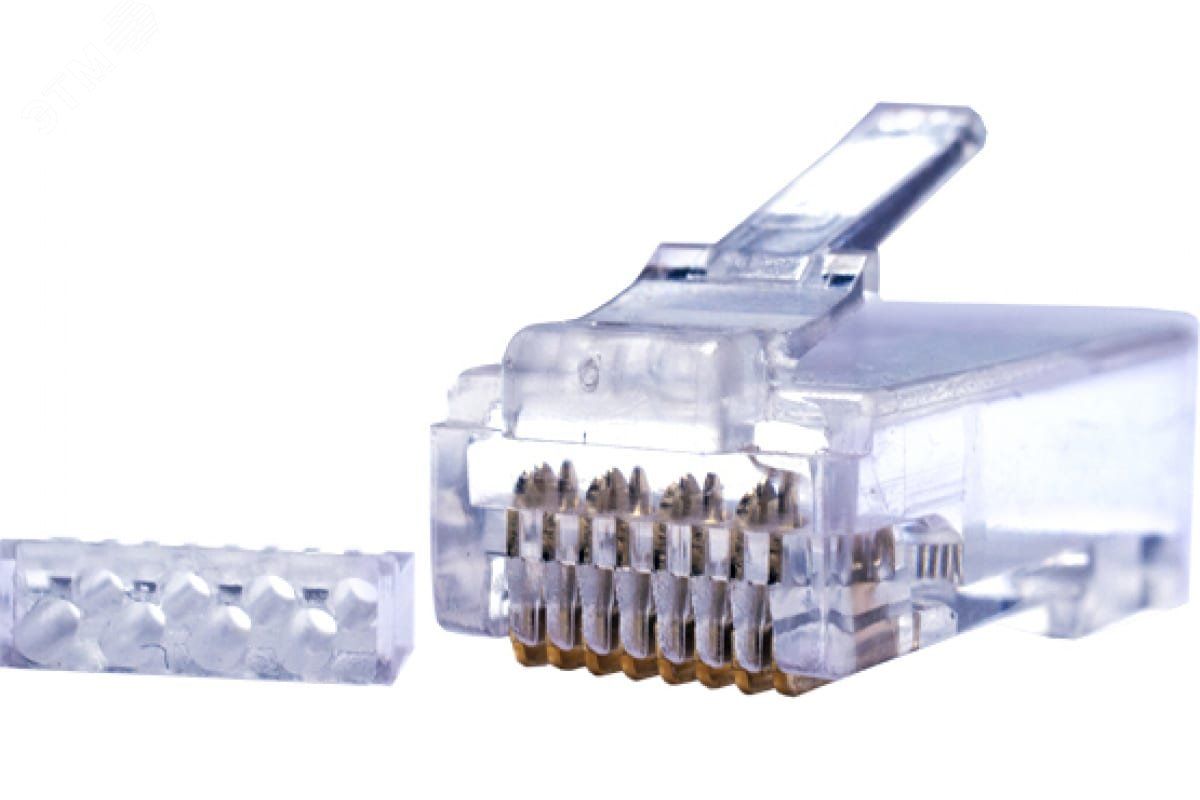

Коннектор Suprlan 10-0208 - это обжимной RJ-45-разъём категории 6 для оконцевания кабеля витой пары UTP. Упаковка из 100 штук рассчитана на массовый монтаж в сетях Ethernet, где важна надёжность соединений и совместимость с современным оборудованием.

Назначение и область применения

Коннектор Suprlan 10-0208 предназначен для оконцевания неэкранированного кабеля витой пары категории 6. Применяется при сборке patch-cord’ов, установке розеток, коммутационных панелей и подключении устройств к сети Ethernet. Подходит для офисных, промышленных и домашних сетей, где требуется передача данных со скоростью до 1 Гбит/с.

Технические характеристики

• Тип разъёма: RJ-45 8P8C (8 контактов, 8 положений)
• Категория: Cat 6 - обеспечивает высокую помехоустойчивость и пропускную способность до 250 МГц
• Способ монтажа: Обжимной - фиксируется с помощью обжимного инструмента
• Сечение провода: 23–24 AWG - соответствует стандартным толщинам кабелей UTP Cat 6
• Исполнение: Внутреннее - предназначено для установки внутрь модульных разъёмов, розеток и патч-панелей
• Материал корпуса: Поликарбонат - прочный, термостойкий пластик с хорошей механической стойкостью
• Цвет: Прозрачный - позволяет визуально контролировать правильность заправки жил

Совместимость и монтаж

Коннектор Suprlan 10-0208 совместим с любыми обжимными инструментами, поддерживающими стандарт RJ-45. Для работы необходим специальный клещи с матрицей 8P8C. Кабель должен иметь внешний диаметр, позволяющий свободно войти в корпус коннектора - типичный диаметр кабеля Cat 6 составляет 5–6 мм. Ножи коннектора универсальны: работают с одножильным и многожильным проводником. Перед обжимом важно правильно распределить жилы по цветовой схеме T568A или T568B и плотно вставить их до упора.

Преимущества

• Высокая точность контактов - гарантирует стабильное соединение даже при частых переподключениях
• Универсальные ножи - один коннектор подходит и для одножильного, и для многожильного кабеля
• Прозрачный корпус - упрощает контроль за правильностью заправки жил и выявляет брак до обжима
• Стандартная категория 6 - обеспечивает соответствие требованиям современных сетей
• Упаковка по 100 штук - экономически выгодна для крупномасштабных проектов

Ограничения применения

Коннектор Suprlan 10-0208 не предназначен для экранированного кабеля STP или FTP - он не имеет металлического контакта для экрана. Также не рекомендуется использовать в условиях постоянного воздействия воды, пыли или агрессивных сред - материал не имеет защиты IP. Коннектор не подлежит ремонту: после некачественного обжима его необходимо заменить.

Примеры использования

• Подключение компьютеров, телефонов, IP-камер к сетевому оборудованию через патч-корды
• Монтаж информационных розеток в офисах и жилых помещениях
• Заправка патч-панелей в серверных шкафах
• Ремонт повреждённых кабелей в системах видеонаблюдения и автоматизации

Практические советы

• Перед обжимом проверьте, что все восемь жил полностью вошли в контактные пластины - недотянутые жилы вызывают обрыв связи
• Не используйте старый или изношенный обжимной инструмент - плохой обжим снижает скорость передачи данных
• При работе с многожильным кабелем слегка закрутите жилы перед вставкой - так они лучше сохранят форму
• Храните коннекторы в оригинальной упаковке - открытые контакты легко загрязняются и окисляются
• Проверяйте совпадение цветовой схемы на обоих концах кабеля - ошибка в порядке жил - одна из самых распространённых причин отказа сети
