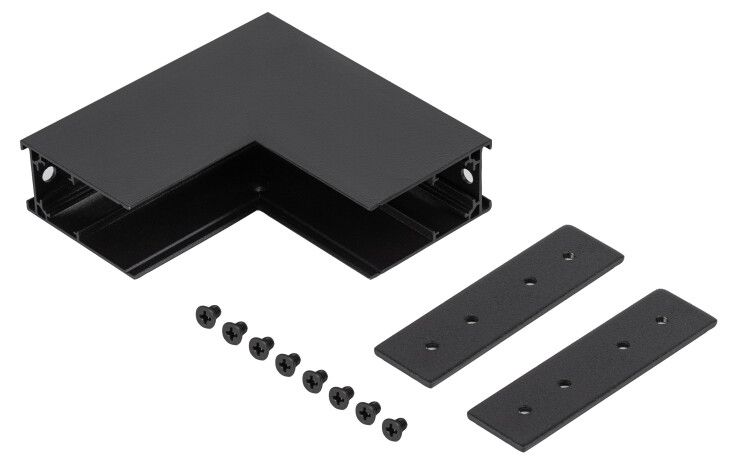

Коннектор угловой внутренний TRM-S20-CI-B для накладного/подвесного магнитн. шинопровода TRM-S20 NOVA 48В черн. Эра Б0054788

Коннектор угловой внутренний TRM-S20-CI-B для накладного/подвесного магнитного шинопровода TRM-S20 48В черный обеспечивает надёжное механическое соединение отрезков шинопровода под углом 90°, позволяя переходить с потолка на стену. Продукт совместим с системой TRM-S20 от ЭРА, выполнен из алюминия и имеет матовый чёрный корпус. Артикул б0054788.

Назначение и область применения

Коннектор угловой внутренний TRM-S20-CI-B используется исключительно для магнитного шинопровода TRM-S20 напряжением 48 В. Он позволяет изменить направление трассы под прямым углом - например, при переходе от потолочного участка к вертикальному на стене. Подходит для установки в помещениях с сухим и умеренно влажным воздухом, где требуется гибкая организация освещения: офисы, торговые залы, складские помещения, производственные цеха.

Технические характеристики

• Тип подключения: внутреннее, через магнитную систему шинопровода TRM-S20
• Рабочее напряжение: до 48 В постоянного тока
• Материал корпуса: алюминий
• Цвет: чёрный, матовая поверхность
• Степень защиты IP20: защищён от контакта с пальцами и крупными предметами, но не герметичен - не допускается использование во влажных средах или на улице
• Тип монтажа: накладной / подвесной / на поверхность
• Форма: угловая, внутренняя (для поворота внутри системы)

Совместимость и монтаж

Коннектор TRM-S20-CI-B совместим только с шинопроводом TRM-S20 от ЭРА. Не подходит для других серий или брендов, даже если они имеют аналогичный внешний вид. Устанавливается без инструментов: просто совмещаете конец одного отрезка шины с входом коннектора и плотно вдвигаете второй отрезок - магнитная система фиксирует элемент автоматически. Для правильной сборки проверьте, чтобы все контакты находились в одной плоскости и не перекашивались. Нельзя использовать коннектор как опору или точку крепления нагрузки - он не рассчитан на механическую нагрузку сверх веса самого шинопровода.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для низковольтных систем до 50 В переменного и 120 В постоянного тока. Степень защиты IP20 гарантирует безопасность при использовании в закрытых помещениях, но не защищает от попадания воды, пыли или агрессивных паров. Не применяйте в местах с высокой запылённостью, влажностью или температурой выше +40 C.

Преимущества

• Не требует инструментов для установки - монтаж занимает несколько секунд
• Алюминиевый корпус обеспечивает хорошую теплопроводность и долговечность
• Матовое покрытие снижает блики и хорошо сочетается с современным дизайном интерьера
• Сохраняет целостность электрической цепи без дополнительных соединений

Ограничения применения

• Не предназначена для наружной установки или помещений с повышенной влажностью (ванна, баня, холодильные камеры)
• Не работает с другими типами шинопроводов - даже если они выглядят одинаково
• Не является несущим элементом - нельзя подвешивать на него светильники или другие устройства
• Не рекомендован для частых демонтажей - многократное соединение/разъединение может снизить надёжность магнитного контакта

Примеры использования

• Переход от потолочного шинопровода к вертикальной стене в торговом зале для равномерного освещения витрин
• Обход колонны или трубопровода в производственном цеху
• Создание L-образной трассы освещения в офисе вокруг перегородок

Практические советы

• Перед монтажом убедитесь, что концы шинопровода TRM-S20 чистые и не деформированы - грязь или изгиб могут нарушить контакт
• При проектировании трассы учтите, что угловой коннector увеличивает общую длину системы на ~10–15 см - это влияет на расчёт необходимого числа модулей
• Для удобства обслуживания оставляйте доступ к коннектору - не заделывайте его в подвесной потолок полностью
• Используйте этот коннектор только в комплекте с оригинальными светильниками и ответвительными элементами TRM-S20 от ЭРА - совместимость с третьими сторонами не гарантирована
