Коннектор выводной FAST-MONO-10mm-L150mm-X2 | 022311 Arlight

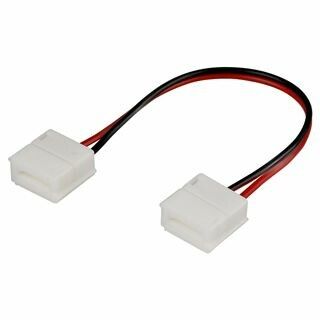

Коннектор выводной FAST-MONO 10mm L150mm X2 от Arlight - это двойной соединитель для герметичных светодиодных лент шириной 10 мм, обеспечивающий надёжный контакт с защитой IP55. Артикул 022311 рассчитан на работу с лентами длиной до 15 см, подходит для монтажа в условиях повышенной влажности и запылённости.

Назначение и область применения

Коннектор выводной FAST-MONO 10mm L150mm X2 предназначен для соединения двух отрезков герметичных одноцветных светодиодных лент шириной 10 мм. Подходит для установки там, где требуется временный или постоянный разрыв цепи - например, при переходе через препятствие, в зонах обслуживания или при сборке сложных световых контуров. Применяется в освещении интерьеров, вывесках, рекламных щитах, системах подсветки оборудования и других местах, где важна герметичность.

Технические характеристики

• Тип: двойной выводной коннектор
• Ширина ленты: 10 мм
• Длина провода: 150 мм
• Максимальный ток: 3 А
• Максимальное напряжение: 50 В
• Степень защиты: IP55 - защита от пыли и струй воды из любого направления
• Материал корпуса: термостойкий пластик
• Количество контактов: два параллельных входа/выхода

Совместимость и монтаж

Коннектор выводной FAST-MONO 10mm L150mm X2 совместим только с герметичными LED-лентами шириной точно 10 мм. Убедитесь, что шаг контактов и расположение медных площадок на ленте соответствуют габаритам этого коннектора. Для монтажа необходимо аккуратно вставить край ленты в каждый из двух разъёмов до упора - фиксация происходит за счёт механического зажима. Направление подключения не имеет значения - коннектор не поляризован. Не используйте силовые инструменты при вставке - риск повреждения контактов.

Безопасность и стандарты

Коннектор выводной FAST-MONO 10mm L150mm X2 соответствует требованиям безопасности для низковольтного оборудования (до 50 В). Степень защиты IP55 позволяет использовать его во влажных помещениях, на улице под навесом, в торговых залах и производственных зонах с регулярной влажной уборкой. Не предназначен для длительного погружения в воду или работы под давлением струи.

Преимущества

• Устойчив к пыли и брызгам благодаря IP55 - снижает риск окисления контактов
• Пластиковый корпус не проводит ток, исключает короткое замыкание при случайном контакте
• Не требует пайки - экономит время при монтаже и ремонте
• Поддерживает ток до 3 А - достаточно для большинства лент 10 мм на 12–24 В
• Готовый провод длиной 150 мм даёт свободу при расстановке компонентов

Ограничения применения

• Не подходит для лент шириной более или менее 10 мм - возможен плохой контакт или повреждение
• Не используется с RGB или адресными лентами - только с монохромными
• Не рекомендован для открытых участков под прямым дождём или в условиях постоянного воздействия струи воды
• Максимальная мощность: 150 Вт при 50 В - превышение вызывает перегрев и выход из строя
• Запрещено разбирать корпус - он не ремонтопригоден

Примеры использования

• Соединение двух секций подсветки витрин в торговом центре
• Переход между вертикальным и горизонтальным участком подсветки вывески
• Обход вентиляционного канала на производстве с помощью гибкого удлинения
• Ремонт повреждённого участка ленты в ванной комнате без демонтажа всей системы

Практические советы

• Перед монтажом проверьте, чтобы края ленты были ровно обрезаны - неровный срез снижает надёжность контакта
• Используйте коннектор Arlight 022311 только с оригинальными лентами 10 мм - совместимость с аналогами не гарантирована
• При использовании в холодных условиях (ниже –10 C) дайте коннектору адаптироваться к температуре перед включением
• Заказывать следует партиями по 10 штук - минимальная кратность поставщика
• Не забудьте закрепить провода после монтажа - нагрузка на них может привести к отрыву контактов
