Консоль быстрой фиксации BBF, L400, толщ.1,5 мм | BBF5040 DKC ДКС

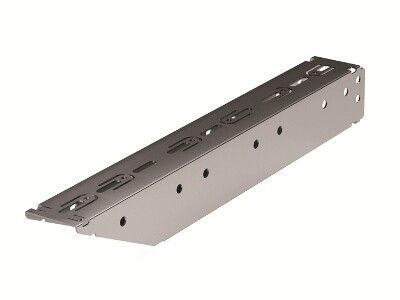

Консоль быстрой фиксации, длина 400 мм, толщина 1,5 мм, сталь от DKC (ДКС) - это надёжная опора для кабельных трасс, предназначенная для быстрого монтажа в профили серии B5 Combitech. Артикул bbf5040 обеспечивает устойчивую фиксацию с высокой нагрузкой и соответствует требованиям промышленной эксплуатации.

Назначение и область применения

Консоль быстрой фиксации используется для крепления кабельных лотков и каналов на стенках, потолках или перегородках. Подходит для систем, где требуется частая переустановка или модификация трасс - например, на заводах, в распределительных щитах, серверных помещениях и объектах с изменяемой инфраструктурой. Применяется исключительно совместно с профилем BPF из серии B5 Combitech.

Технические характеристики

• Длина: 400 мм
• Толщина материала: 1,5 мм
• Ширина лотка: 400 мм
• Несущая способность: до 160 кг
• Угол изгиба: 90° - формирует П-образную форму для плотного зацепления с профилем
• Материал: сталь с цинковым покрытием
• Цвет: серый
• Огнестойкость: да - выдерживает воздействие открытого пламени в рамках нормированных испытаний
• Покрытие: горячеоцинкованное - защищает от коррозии в условиях повышенной влажности

Совместимость и монтаж

Консоль быстрой фиксации совместима только с профилями BPF серии B5 Combitech. Монтаж осуществляется путём вставки в профиль до характерного щелчка замка - без болтов, гаек или инструментов. Для установки необходимо точно соблюдать шаг крепления профиля - рекомендуемый интервал между консолями - не более 800 мм при максимальной нагрузке. Убедитесь, что внутренние габариты профиля соответствуют форме консоли - посадочная зона рассчитана под спецификацию DKC.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости согласно ГОСТ Р 53318 и имеет сертификат соответствия на применение в электроустановках. Цинковое покрытие обеспечивает соответствие классу коррозионной стойкости C3 по ISO 12944. Несущая способность проверена в соответствии с EN 61537.

Преимущества

• Быстрая установка - не требует сверления или крепёжа, экономит время при монтаже
• Высокая жёсткость благодаря П-образному профилю и толщине 1,5 мм
• Защита от коррозии - цинкование увеличивает срок службы даже в сырых средах
• Поддержка крупных лотков - позволяет использовать лотки шириной до 400 мм без прогибов
• Совместимость с системой B5 Combitech - единая комплектация для всей трассы

Ограничения применения

• Не применяется вне системы B5 Combitech - несовместима с другими типами профилей
• Не предназначена для вертикальной нагрузки выше 160 кг - превышение вызывает деформацию
• Не рекомендуется для внешних установок без защиты от осадков - хотя есть цинк, долгий контакт с водой снижает срок службы
• Запрещено использовать при температуре ниже -30C и выше +80C - материал теряет прочностные свойства

Примеры использования

• Фиксация кабельных лотков в цехах с автоматизированными линиями
• Монтаж трасс в серверных комнатах - удобство демонтажа при обслуживании оборудования
• Электрооборудование на пищевых производствах - устойчивость к влаге и легкая очистка поверхности
• Объекты с частыми изменениями схемы проводки - возможность быстрой перестановки консолей

Практические советы

• Перед монтажом проверьте, чтобы профиль BPF был чистым - грязь или остатки краски могут помешать фиксации
• При использовании нескольких консолей на одной трассе - равномерно распределяйте их по длине, особенно при нагрузке близкой к предельной
• Для длинных участков (>3 м) используйте минимум три точки крепления - две по краям и одну посередине
• Артикул bbf5040 - единственный вариант для лотков шириной 400 мм в этой серии; другие модели имеют меньшую ширину
• При необходимости замены - легко снимается одним движением: слегка надавите на замок и вытащите консоль
