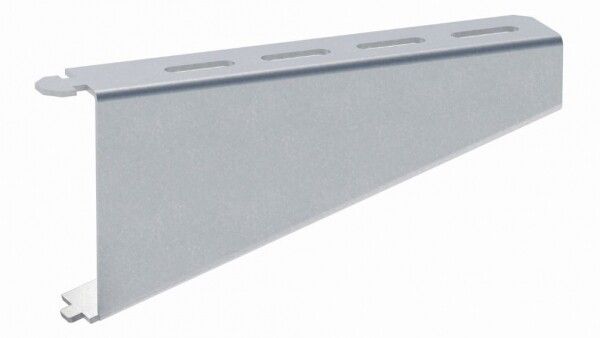

Кронштейн замковый основание 100 мм - kz100 EKF

Кронштейн замковый основание 100 мм, сталь от EKF предназначен для надежного крепления металлических лотков к стене или профилю. Этот элемент системы EKF-Line позволяет фиксировать лотки шириной до 100 мм с регулируемым углом установки, обеспечивая гибкую и долговечную сборку кабельных трасс в промышленных и общественных объектах.

Назначение и область применения

Кронштейн замковый основание 100 мм, сталь используется для монтажа кабельных лотков в местах, где требуется жесткая фиксация с возможностью изменения угла наклона. Подходит для установки на вертикальные поверхности - стены, колонны, перегородки - а также для опорной установки на профильные конструкции. Применяется в промышленности, медицинских учреждениях, научных лабораториях, учебных заведениях и зданиях гражданского назначения.

Технические характеристики

• Тип изделия: Кронштейн замковый
• Материал: Сталь с горячим цинкованием
• Ширина лотка: До 100 мм
• Регулируемый угол: От 0° до 90°
• Исполнение: Настенный и опорный
• Покрытие: Горячий цинк - защищает от коррозии даже в агрессивных средах
• Цвет: Серый
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Кронштейн замковый основание 100 мм, сталь совместим со всеми типами металлических лотков EKF: листовыми, лестничными и проволочными. Устанавливается с помощью болтов или саморезов на предварительно подготовленную поверхность. Конструкция имеет замковый механизм, позволяющий легко закрепить лоток после выставления нужного угла. Для монтажа на профиль - используйте соответствующие крепежные элементы, подходящие по шагу отверстий.

Безопасность и стандарты

Произведён в соответствии с требованиями к механической прочности и коррозионной стойкости для промышленного оборудования. Покрытие горячим цинком соответствует ГОСТ 14918 и обеспечивает длительную защиту от воздействия влаги и химических веществ. Соответствует нормам безопасности для электроустановок в помещениях с повышенной влажностью и промышленной средой.

Преимущества

• Высокая нагрузочная способность благодаря толщине стали и качественному цинкованию
• Регулировка угла от 0° до 90° позволяет адаптировать трассу под любые условия монтажа
• Замковый механизм исключает необходимость дополнительных фиксирующих деталей при установке лотка
• Горячее цинкование гарантирует долгий срок службы без потери внешнего вида и функциональности
• Единая система совместимости с продукцией EKF-Line снижает время сборки и минимизирует риск ошибок

Ограничения применения

• Не предназначена для использования вне помещений без дополнительной защиты от прямых осадков - хотя покрытие устойчиво к влаге, длительное воздействие воды может снизить срок службы
• Подходит только для лотков шириной до 100 мм; использование с более широкими лотками недопустимо из-за риска деформации
• Не рекомендовано применение в условиях постоянных ударных нагрузок или вибраций выше допустимых для стальных конструкций

Примеры использования

• Фиксация лотков в цехах на высоте 2–3 метра для прокладки силовых кабелей к станкам
• Монтаж кабельных трасс в больницах - в коридорах, операционных и лабораториях
• Обустройство распределительных шкафов в школах и университетах
• Укладка кабелей в офисных зданиях с бетонными стенами и потолками

Практические советы

• Перед монтажом проверьте, что посадочный диаметр крепежных отверстий совпадает с вашими анкерами или дюбелями
• При установке на стену используйте уровень - точное соблюдение угла влияет на равномерность нагрузки на лоток
• Не затягивайте крепеж слишком сильно - это может повредить резьбу в замковом механизме
• Для длинных участков трассы рекомендуется устанавливать кронштейны через каждые 1,5–2 метра
• Кронштейн замковый основание 100 мм, сталь от EKF можно комбинировать с другими элементами серии EKF-Line без адаптеров - это ускоряет проект и снижает стоимость комплектования
