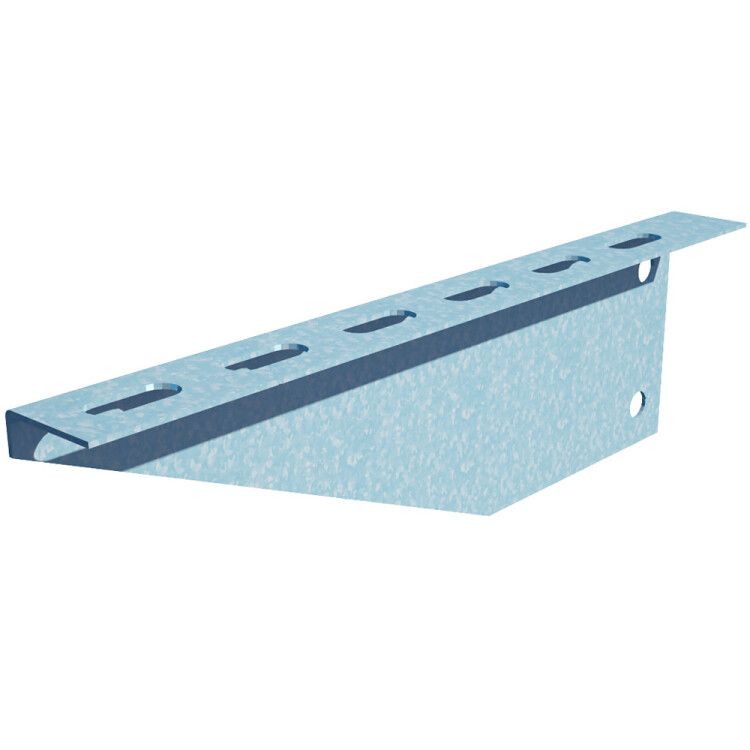

Консоль для потолочной стойки KST100 осн.50-100 сталь КМ LO1112 КМ-Профиль

Консоль для потолочной стойки сталь КМ-профиль, длина 100 мм - это элемент системы подвесов ТМ СИСТЕМА КМ®, предназначенный для надежного крепления металлических лотков и других конструкций к потолочным стойкам без сварки. Бренд КМ-профиль обеспечивает совместимость с другими компонентами серии, а артикулы kst100 и lo1112 позволяют легко идентифицировать продукт в каталоге.

Назначение и область применения

Консоль для потолочной стойки сталь КМ-профиль, длина 100 мм используется для монтажа металлических лотков, швеллеров и других элементов инженерных систем на потолочных несущих конструкциях. Применяется в помещениях с сухим или слабоагрессивным климатом - например, в офисах, производственных цехах, серверных, на объектах ЖКХ и энергетики. Подходит для сборки вертикальных трасс кабельных систем, где требуется фиксация с высокой нагрузкой.

Технические характеристики

• Тип изделия: консоль для потолочной стойки
• Длина: 100 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 1,5 мм
• Несущая способность: 2,24 кН (около 228 кг силы)
• Ширина лотка, совместимая: 50–100 мм
• Покрытие: горячее цинкование (метод Сендзимира) - равномерный, прочный слой цинка
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу в закрытых помещениях с контролируемой температурой и влажностью
• Огнестойкость: да - сохраняет целостность при воздействии открытого огня в течение времени, соответствующего нормам для негорючих материалов

Совместимость и монтаж

Консоль для потолочной стойки сталь КМ-профиль, длина 100 мм совместима с потолочными стойками серии КМ-профиль и лотками шириной до 100 мм. Монтаж выполняется в три этапа:

1. На потолочную стойку крепится консоль через два отверстия на её нижней плоскости - с помощью болтов M8 или аналогичных.
2. Лоток или швеллер устанавливается на верхнюю планку консоли, которая имеет профилированные отверстия под крепёж.
3. Фиксация лотка осуществляется саморезами или болтами - сварка не требуется.

Рекомендуется использовать крепёж того же класса прочности, что и рекомендовано производителем системы КМ-профиль. Для точного выравнивания используйте уровень при установке нескольких консолей в ряд.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Огнестойкость подтверждается тестированием на соответствие нормам для негорючих конструкций. Цинкование по методу Сендзимира гарантирует долговечность покрытия и защищает от коррозии даже при механическом повреждении поверхности.

Преимущества

• Высокая несущая способность - 2,24 кН - позволяет монтировать тяжелые лотки с большим количеством кабелей.
• Отсутствие сварки ускоряет монтаж и снижает риск деформаций.
• Оцинкованное покрытие по методу Сендзимира обеспечивает длительную защиту от коррозии даже в условиях повышенной влажности.
• Производственные отверстия на верхней планке обеспечивают гибкую регулировку положения лотка.
• Совместимость с другими элементами системы КМ-профиль - возможность расширения и модификации трасс без замены комплектующих.

Ограничения применения

• Не предназначен для наружной установки - особенно в зонах с постоянным контактом с осадками или солевым туманом.
• Не рекомендуется применять в агрессивных химических средах (например, в химпроизводстве, кислотных цехах) - даже оцинкованная сталь может подвергнуться коррозии.
• Максимальная ширина лотка - 100 мм; использование более широких лотков нарушает баланс нагрузки и снижает безопасность.
• При использовании в помещениях с температурой ниже -40C проверьте пластичность материала - возможна хрупкость при ударных нагрузках.

Примеры использования

• Подвеска кабельных лотков в серверной комнате с плотной укладкой сетевых кабелей.
• Монтаж швеллеров для прокладки трубопроводов в административном здании.
• Создание вертикальных трасс для силовых кабелей на заводе с высокой плотностью оборудования.
• Обустройство инженерных коммуникаций в больницах и школах - там, где важны скорость монтажа и отсутствие открытого огня.

Практические советы

• Перед монтажом проверьте, чтобы потолочные стойки были установлены строго вертикально - иначе консоль будет перекошена, и нагрузка распределится неравномерно.
• Для лотков шириной 50–70 мм можно использовать только одно отверстие на верхней планке - второе остаётся запасным для будущей модернизации.
• Не затягивайте крепёж слишком сильно - это может деформировать тонкую сталь (1,5 мм) и нарушить герметичность соединения.
• Артикулы kst100 и lo1112 - это один и тот же продукт; различаются только внутренние номера поставщика. Убедитесь, что заказываете именно эту модель, а не другую длину (например, 150 мм или 200 мм).
• При необходимости увеличить жесткость - используйте две консоли вместо одной на одном участке, особенно при длинных пролётах лотка (>1,5 м).
