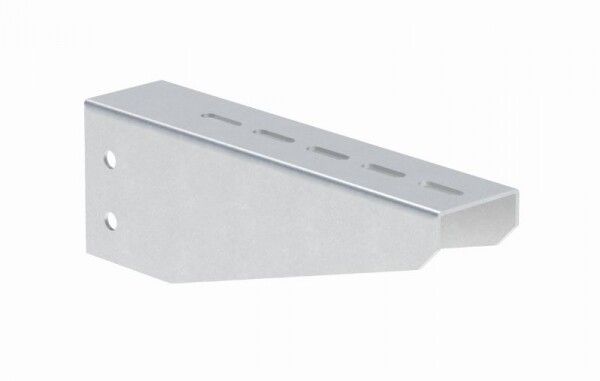

Кронштейн монтажный осн.500 1.5мм сталь EKF km500

Кронштейн монтажный 500 мм, сталь, цвет серый, EKF PROxima - надёжный опорный элемент для крепления металлических лотков в промышленных и инженерных системах. Разработан для работы в составе кабельных трасс EKF-Line, обеспечивает устойчивую фиксацию при высоких нагрузках и соответствует требованиям безопасности для ответственных объектов.

Назначение и область применения

Кронштейн монтажный 500 мм, сталь, цвет серый, EKF PROxima предназначен для крепления металлических лотков к стенам, потолкам или другим несущим конструкциям. Подходит для организации кабельных трасс в условиях, где важны прочность, долговечность и огнестойкость. Применяется в промышленности, медицине, научных учреждениях, на транспорте, в жилых и общественных зданиях.

Технические характеристики

• Несущая способность: 170 кН - выдерживает значительные нагрузки, включая вес заполненного лотка с кабелями и дополнительным оборудованием;
• Максимальная ширина лотка: до 500 мм - подходит для крупногабаритных лотков всех типов;
• Материал: оцинкованная сталь с горячим цинкованием - защищает от коррозии даже в агрессивной среде;
• Угол регулировки: 0–90° - позволяет изменять положение лотка под нужным углом для обхода препятствий;
• Исполнение: опорный кронштейн - используется как основной элемент крепления, не требует дополнительных крепёжных деталей для установки в профиль;
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени, соответствует нормам пожарной безопасности;
• Цвет: серый - сочетается с другими элементами системы EKF-Line, не требует окраски после монтажа;
• Гарантийный срок: 36 месяцев - подтверждает качество материала и технологии производства.

Совместимость и монтаж

Кронштейн монтажный 500 мм, сталь, цвет серый, EKF PROxima совместим со всеми типами металлических лотков EKF: листовыми, лестничными и проволочными. Устанавливается прямо в профиль лотка без дополнительных крепёжных элементов - достаточно вставить кронштейн в боковые стенки и закрепить анкерами или болтами к несущей поверхности. Конструкция позволяет выполнять монтаж как вертикально, так и горизонтально. Для фиксации используются стандартные метизы M8–M10, подходящие по посадочному диаметру.

Безопасность и стандарты

Кронштейн монтажный 500 мм, сталь, цвет серый, EKF PROxima соответствует требованиям пожарной безопасности благодаря огнестойкому исполнению. Горячее цинкование обеспечивает соответствие ГОСТ 14918 и ISO 1461 по защите от коррозии. Продукт рекомендован для использования в проектах, требующих сертифицированных компонентов - особенно в объектах с повышенными требованиями к надёжности.

Преимущества

• Высокая несущая способность - безопасное крепление тяжёлых кабельных трасс;
• Горячее цинкование - длительный срок службы без обслуживания, даже во влажных помещениях;
• Регулируемый угол - гибкость при прохождении трасс через сложные участки;
• Прямая установка в профиль - экономия времени на сборке, минимум деталей;
• Совместимость с всей серией EKF-Line - возможность расширения системы без замены компонентов.

Ограничения применения

Не применяется для крепления неметаллических лотков (например, пластиковых). Не рассчитан на динамические нагрузки - не подходит для мест с постоянной вибрацией оборудования без дополнительной демпферизации. Температурный режим ограничен рабочими условиями стали и покрытия - не использовать при температурах ниже -40 C и выше +80 C без проверки специальных условий эксплуатации.

Примеры использования

• Крепление лотков в цехах с автоматизированными линиями - например, на заводах по производству автокомпонентов;
• Обустройство кабельных трасс в больницах - для питания диагностического оборудования и систем жизнеобеспечения;
• Монтаж в учебных лабораториях - когда требуется чёткая организация проводки с доступом к каждому каналу;
• Подключение силовой сети в жилых комплексах - при использовании лотков в подземных этажах и технических коридорах.

Практические советы

• Перед монтажом проверьте, что ширина лотка не превышает 500 мм - иначе кронштейн не сможет плотно зафиксироваться в профиле;
• При установке на бетонную стену используйте анкерные болты класса прочности не ниже 8.8;
• Для длинных трасс рекомендуется шаг между кронштейнами не более 1,5 м - чтобы избежать прогиба лотка под собственным весом;
• Если система будет работать в помещении с высокой влажностью (например, в холодильных камерах), дополнительно контролируйте состояние цинкового покрытия раз в год;
• Артикулы km500 и km-500 - это один и тот же продукт; при заказе указывайте любой из них - они взаимозаменяемы.
