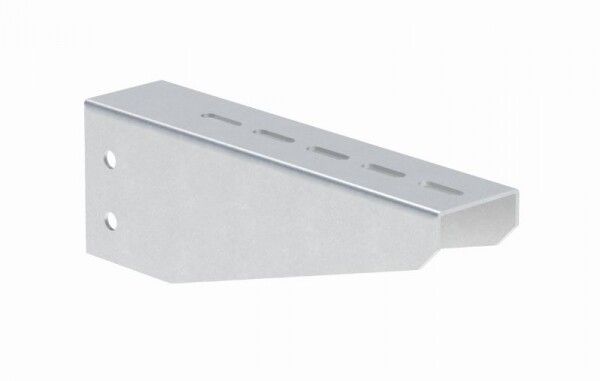

Кронштейн монтажный PROxima 400 мм, 1.5 мм EKF km400

Кронштейн монтажный 400 мм от EKF (артикулы km-400 и km400) предназначен для надёжной фиксации металлических лотков в промышленных и инженерных системах. Выполнен из оцинкованной стали с высокой несущей способностью, подходит для длительной эксплуатации в условиях повышенной нагрузки.

Назначение и область применения

Кронштейн монтажный 400 мм используется для крепления металлических лотков к стенам, потолкам или другим несущим конструкциям. Применяется в системах прокладки кабелей там, где требуется жёсткая и долговечная опора - например, в цехах, лабораториях, больницах, школах и жилых комплексах. Поддерживает лотки шириной до 400 мм и позволяет регулировать угол установки от 0° до 90°.

Технические характеристики

• Длина: 400 мм
• Материал: сталь оцинкованная горячим способом
• Толщина материала: 1,5 мм
• Несущая способность: 190 кН
• Тип: опорный кронштейн
• Цвет: серый
• Огнестойкость: да
• Гарантийный срок: 3 года
• Совместимость: с лотками EKF-Line (листовые, лестничные, проволочные)

Совместимость и монтаж

Кронштейн монтажный 400 мм designed для работы с консолями и профилями системы EKF-Line. Крепится через отверстия в основании к несущей поверхности с помощью болтов или анкеров. Установка выполняется вдоль лотка - один кронштейн на каждые 80–120 см расстояния между точками крепления. Для лотков шириной 300–400 мм рекомендуется использовать минимум два кронштейна на секцию. Угол наклона можно изменить во время монтажа - он фиксируется механически после выставления нужного положения.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и устойчивости к коррозии. Горячее цинкование обеспечивает защиту от ржавчины даже в агрессивных средах. Несущая способность 190 кН гарантирует безопасную работу при максимальных нагрузках, включая вес заполненного лотка и внешние воздействия.

Преимущества

• Высокая прочность за счёт толщины 1,5 мм и оцинкованной стали
• Универсальный угол установки (0–90°) - гибкость при проектировании трасс
• Совместимость с всей серией EKF-Line - возможность сборки единой системы
• Огнестойкость повышает уровень безопасности в зонах с высокими требованиями
• Долгий срок службы благодаря защите от коррозии

Ограничения применения

Не предназначена для использования вне помещений без дополнительной защиты от осадков - хотя покрытие устойчиво к влаге, длительное воздействие дождя и солнца снижает срок службы. Не следует применять с лотками шириной более 400 мм - это нарушает равномерность распределения нагрузки. Также не рекомендуется использовать в качестве самостоятельного крепления для тяжёлых трубопроводов или оборудования - только для кабельных лотков.

Примеры использования

• Фиксация лотка в цехе на заводе для прокладки силовых кабелей к станкам
• Монтаж кабельной трассы в больничном корпусе вдоль коридоров
• Установка в учебных классах для организации сетевой инфраструктуры
• Подвеска лотка под потолком в офисном здании с использованием крепёжных профилей

Практические советы

• Перед монтажом проверьте, что посадочный профиль имеет подходящую форму и размер - кронштейн рассчитан именно на стандартные профили EKF-Line
• При установке на бетон используйте анкерные болты M8–M10; на металл - саморезы с предварительно просверленным отверстием
• Для длинных участков трассы (более 3 метров) увеличьте плотность крепления до одного кронштейна на каждый 80 см
• Не перегружайте кронштейн - суммарный вес лотка с кабелями не должен превышать 190 кН
• При необходимости изменения угла - делайте это до окончательной затяжки креплений
