Консоль потолочная BBA основание 300 мм горячеоцинкованная - BBA2030HDZ ДКС

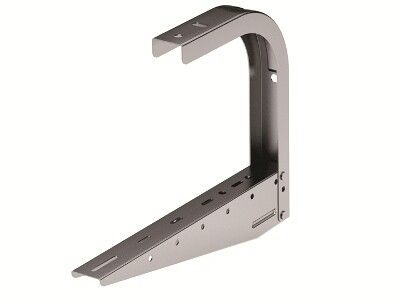

Консоль потолочная основание 300 мм горячеоцинкованная BBA-20 - это надёжный элемент крепления для лотков с малой нагрузкой, предназначенА для подвеса на шпильках и фиксации к потолку или стене. Изделие изготавливается из стали толщиной 1,5 мм с защитным горячецинкованным покрытием, что обеспечивает долгий срок службы даже в агрессивной среде. Артикул bba2030hdz соответствует серии B5 Combitech бренда DKC.

Назначение и область применения

Консоль потолочная основание 300 мм горячеоцинкованная используется для монтажа кабельных лотков шириной до 300 мм в системах распределения электроэнергии и слаботочных сетей. Подходит для установки в помещениях с повышенной влажностью, на производственных участках, в промышленных зданиях, на объектах ЖКХ и энергетики. Предназначена для подвеса лотков на шпильках, а также крепления к бетонному или металлическому потолку и вертикальным поверхностям.

Технические характеристики

• Ширина лотка: 300 мм - оптимальна для стандартных лотков этого габарита;
• Несущая способность: 1038,8 Н (≈106 кгс) - позволяет удерживать лотки с кабелями и проводами при равномерном распределении нагрузки;
• Материал: сталь - прочная и жесткая основа, выдерживающая механические воздействия;
• Толщина материала: 1,5 мм - достаточна для устойчивости без избыточного веса;
• Защитное покрытие: горячее цинкование - формирует плотный, долговечный антикоррозийный слой;
• Тип крепления: винтовой - возможность фиксации болтами или анкерными элементами;
• Тип кронштейна: S-образный - обеспечивает гибкую регулировку высоты подвеса;
• Максимальная высота лотка: 340 мм - совместима с большинством лотков данного класса;
• Цвет: светло-серый - единый внешний вид с другими элементами системы;
• Климатическое исполнение: УХЛ(1,5) - допускает работу при температуре от −50 C до +40 C и в условиях повышенной влажности;
• Совместимость с лотками: универсальная - подходит для лотков шириной до 300 мм, включая модели других производителей.

Совместимость и монтаж

Консоль BBA-20 совместима со всеми типами лотков шириной до 300 мм, в том числе с продукцией DKC и сторонних производителей. Для монтажа требуется предварительно установленная шпилька M8–M10 или анкерный крепёж. Кронштейн крепится к потолку через отверстия в верхней части консоли. Лоток фиксируется на нижнем плоском участке S-образного профиля с помощью болтов или хомутов. Рекомендуется использовать два крепления на каждые 1,5 метра лотка для равномерного распределения нагрузки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.15 и нормам безопасности для электромонтажных систем. Горячее цинкование обеспечивает соответствие стандартам защиты от коррозии EN ISO 1461. Конструкция исключает острые края, снижая риск травм при монтаже.

Преимущества

• Высокая устойчивость к коррозии благодаря горячему цинкованию - особенно важно в сырых и химически активных средах;
• S-образная форма позволяет легко регулировать высоту подвеса лотка без дополнительных деталей;
• Равномерное распределение нагрузки за счёт жёсткой конструкции и толщины 1,5 мм;
• Универсальность - один тип консоли подходит для множества моделей лотков;
• Срок службы более 15 лет в условиях УХЛ(1,5) при правильной установке.

Ограничения применения

• Не рекомендуется применять для лотков шириной свыше 300 мм - возможен перегруз и деформация;
• Не предназначена для подвеса тяжёлых трубопроводов или оборудования - только для кабельных лотков;
• Запрещено использование в местах постоянного контакта с открытым огнём или высокими температурами (>+100 C);
• Горячее цинкование теряет эффективность при длительном воздействии кислотных паров - требуются дополнительные меры защиты в таких зонах.

Примеры использования

• Подвес лотков с силовыми кабелями в цехах пищевой промышленности;
• Фиксация слаботочных лотков (сети связи, CCTV) в офисных и административных зданиях;
• Монтаж кабельных путей в подвальных помещениях с высокой влажностью;
• Обустройство трасс в лабораториях и на производствах с частой мойкой оборудования.

Практические советы

• Перед монтажом проверьте диаметр шпильки - она должна подходить под отверстия в консоли (обычно 9–10 мм);
• При использовании нескольких консолей на одной трассе соблюдайте шаг не более 1,5 м между точками крепления;
• Для увеличения надёжности используйте контргайки и шайбы при затяжке креплений;
• При работе в агрессивной среде периодически осматривайте поверхность консоли - при появлении белого налёта (цвета оксидов цинка) замена не требуется, это нормальное явление; при глубоких следах коррозии - замените изделие;
• Консоль BBA-20 совместима с другими элементами серии B5 Combitech - можно комбинировать с переходниками, углами и крышками одного производителя для унификации системы.
