Кронштейн 560мм (AS 30 56 FT) | 6419406 OBO Bettermann

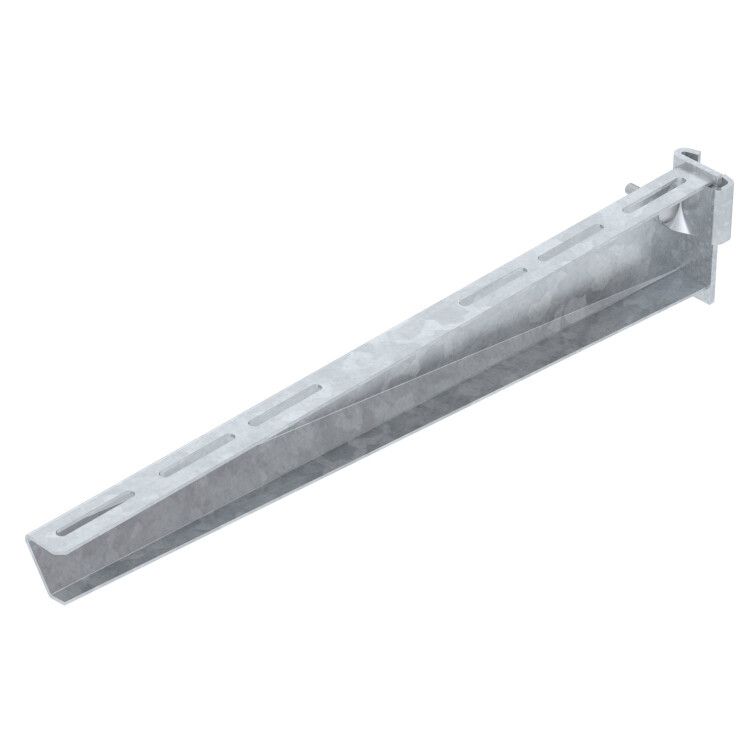

Кронштейн 560 мм горячеоцинкованный (AS 30 56 FT) от OBO BETTERMANN предназначен для надёжного крепления кабельных лотков к I-образным стойкам в условиях повышенной влажности и агрессивной среды. Его прочная конструкция и долговечное покрытие делают его подходящим решением для промышленных объектов, где важна устойчивость к коррозии и высокая несущая способность.

Назначение и область применения

Кронштейн 560 мм горячеоцинкованный (AS 30 56 FT) используется для монтажа кабельных лотков на вертикальные I-образные стойки. Подходит для средних нагрузок до 300 кг согласно ГОСТ 52868-2007. Применяется в производственных помещениях, химических цехах, на объектах с низкой солевой нагрузкой - например, рядом с побережьями, но без постоянного воздействия морской воды. Также рекомендован для систем, требующих длительного срока службы без замены элементов крепления.

Технические характеристики

• Длина: 560 мм
• Несущая способность: 3 кН (эквивалентно ~300 кг)
• Материал: сталь
• Покрытие: горячее цинкование по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм
• Перфорация: для крепления лотка болтами M6
• Климатическое исполнение: УХЛ-1 по ГОСТ 15150-69 (рабочий температурный диапазон от –70 C до +45 C)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Огнестойкость: соответствует классам E45–E90 в зависимости от типа кабеля (по ГОСТ Р 53316-2009)
• Срок службы: не менее 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Кронштейн 560 мм горячеоцинкованный (AS 30 56 FT) совместим с I-образными стойками стандартных размеров. Для установки требуется предварительно закрепить стойку, затем зафиксировать кронштейн с помощью сварки или механического крепления - в описании указано, что он сварной, поэтому применяется точечная или сплошная сварка. Перфорированные отверстия позволяют крепить лоток болтами M6. Посадочный диаметр крепёжных отверстий рассчитан под стандартные метрические болты - проверьте соответствие диаметру отверстий в вашем лотке перед монтажом.

Безопасность и стандарты

• Соответствует ГОСТ 52868-2007 - требования к креплениям кабельных лотков
• Цинкование выполнено по ГОСТ Р 9.307-89 - гарантирует равномерное и плотное покрытие
• Огнестойкость подтверждена по ГОСТ Р 53316-2009 - обеспечивает сохранение целостности при пожаре до 90 минут
• Сейсмическая устойчивость сертифицирована по ГОСТ Р 17516.1-90 - допустимо применение в сейсмоактивных регионах
• Климатическое исполнение УХЛ-1 позволяет использовать изделие в холодных и влажных условиях

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - защита от ржавчины даже в агрессивной среде
• Увеличенный срок службы (более 30 лет) снижает затраты на обслуживание и замену
• Поддержка высоких нагрузок (3 кН) - безопасное крепление массивных лотков с кабелями
• Сейсмостойкость и огнестойкость повышают уровень безопасности на опасных производствах
• Перфорация под M6 упрощает сборку и стандартизирует крепление с большинством лотков

Ограничения применения

• Не предназначается для постоянного контакта с морской водой или высокой солевой нагрузкой - риск локальной коррозии при превышении норм
• Требует сварки для крепления к стойке - невозможен демонтаж без повреждения
• Не подходит для крепления к трубам, круглым стойкам или стенам - только к I-профилю
• Работает только в рамках заявленного температурного диапазона; при более низких температурах возможна хрупкость стали

Примеры использования

• Крепление лотков с силовыми кабелями на заводах по производству химикатов
• Монтаж кабельных трасс в теплицах, лабораториях и холодильных комплексах
• Электроснабжение промышленных участков в прибрежных зонах с умеренной влажностью
• Обустройство кабельных путей в сейсмически активных районах России и стран СНГ

Практические советы

• Перед монтажом проверьте ширину и форму I-образной стойки - кронштейн AS 30 56 FT рассчитан на стандартные профили, не подходит для нестандартных форм
• Используйте болты M6 с гроверами или шайбами для предотвращения самопроизвольного ослабления крепления
• При работе в местах с частыми перепадами температур убедитесь, что все компоненты системы имеют аналогичную термостойкость
• Для максимальной защиты от коррозии избегайте механических повреждений цинкового слоя во время транспортировки и монтажа
• Артикул AS 30 56 FT - единственный номер, который следует указывать при заказе запчастей или замене - другие номера могут не совпадать по геометрии
