Кронштейн 310мм (AW 30 31 FT) | 6419747 OBO Bettermann

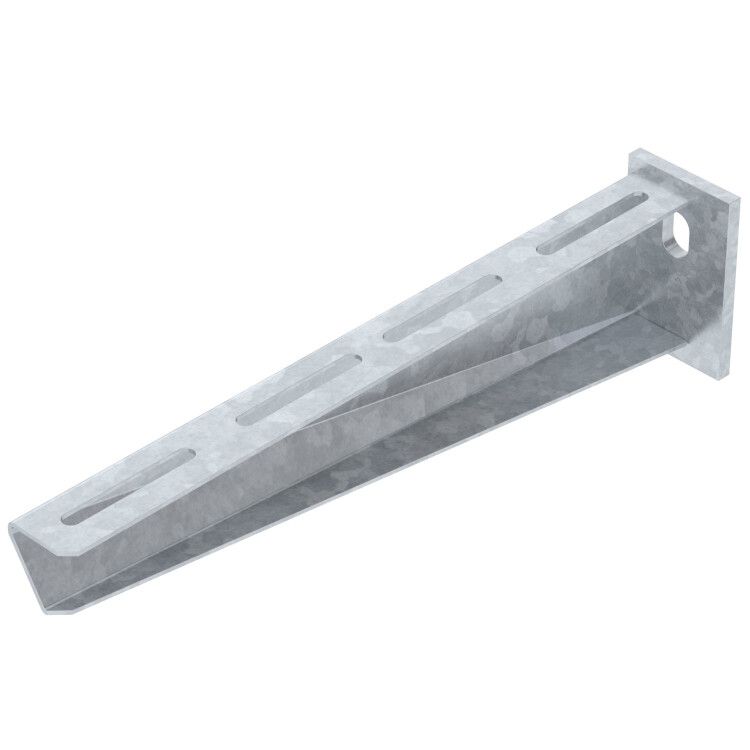

Кронштейн с опорой 310 мм горячеоцинкованный методом погружения от OBO BETTERMANN (артикул AW 30 31 FT, артикул 6419747) предназначен для надёжного крепления кабельных лотков на стене или опорной поверхности. Его прочная конструкция и долговечное покрытие делают его подходящим решением для промышленных объектов, особенно там, где важны устойчивость к коррозии и высокая механическая нагрузка.

Назначение и область применения

Этот кронштейн используется для монтажа кабельных лотков шириной до 300 мм. Он подходит для установки в производственных зонах, химических цехах, на энергообъектах и в прибрежных районах с умеренной солевой нагрузкой. Применяется в системах распределения силовых и слаботочных кабелей, например, на заводах, АЭС, насосных станциях и в инфраструктурных объектах, требующих соответствия требованиям Росатома.

Технические характеристики

• Несущая способность: 3 кН (эквивалентно около 300 кг)
• Высота опоры: 310 мм
• Угол между крепёжной пластиной и вертикальной частью: 90°
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование методом погружения, толщина цинкового слоя 60–85 мкм
• Перфорация для крепления лотка: под болты M6
• Перфорация для крепления к стене: под болты M12
• Температурный диапазон: от –70 C до +45 C (климатическое исполнение УХЛ-1 по ГОСТ 15150-69)
• Огнестойкость: класс E45–E90 (в зависимости от типа кабеля, согласно ГОСТ Р 53316-2009)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Срок службы: не менее 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Кронштейн совместим с кабельными лотками шириной до 300 мм, имеющими стандартную перфорацию под крепёж M6. Для монтажа требуется предварительно просверлить отверстия в стене или опорной конструкции под болты M12. Крепление выполняется одним анкерным или болтовым соединением. Рекомендуется использовать болты из нержавеющей стали или с антикоррозийным покрытием в агрессивных средах. Конструкция позволяет легко регулировать положение лотка по высоте за счёт фиксированной опоры 310 мм.

Безопасность и стандарты

• Соответствует ГОСТ 52868-2007 (для кронштейнов с несущей способностью до 3 кН)
• Цинкование выполнено по ГОСТ Р 9.307-89
• Огнестойкость сертифицирована по ГОСТ Р 53316-2009
• Сейсмостойкость проверена по ГОСТ Р 17516.1-90
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ (№ 1367/23/2023)

Преимущества

• Высокая несущая способность - выдерживает значительные нагрузки от кабелей и оборудования
• Горячее цинкование обеспечивает длительную защиту от коррозии даже во влажной и агрессивной среде
• Огнестойкость повышает безопасность при возгорании кабельных трасс
• Сейсмостойкость позволяет применять в регионах с повышенной сейсмической активностью
• Стандартная перфорация упрощает сборку и замену элементов системы

Ограничения применения

• Не рекомендуется для использования в условиях постоянного контакта с морской водой или высокой солевой нагрузкой - возможна ускоренная коррозия
• Не предназначается для крепления тяжёлых трубопроводов или технологического оборудования - только кабельные лотки
• Требуется точное соблюдение шага крепления и момента затяжки болтов M12; превышение допустимой нагрузки снижает срок службы
• Не следует использовать при температурах выше +45 C или ниже –70 C - выход за пределы климатического исполнения УХЛ-1

Примеры использования

• Крепление лотков с силовыми кабелями на участках АЭС и тепловых электростанций
• Монтаж кабельных трасс в химических цехах с повышенной влажностью
• Фиксация лотков в подземных переходах и на железнодорожных станциях
• Установка в промышленных залах с частыми перепадами температур

Практические советы

• При монтаже используйте болты с гроверами или шайбами для предотвращения самопроизвольного ослабления
• Проверьте соответствие диаметра отверстий в лотке и кронштейне - они должны точно совпадать с M6
• Для длинных трасс рекомендуется устанавливать кронштейны через каждые 1,5–2 метра, чтобы избежать прогиба лотка
• При работе в холодном климате убедитесь, что все комплектующие (болты, гайки) также рассчитаны на температуру до –70 C
• Артикул AW 30 31 FT и 6419747 - это один и тот же продукт; при заказе можно использовать любой из них
