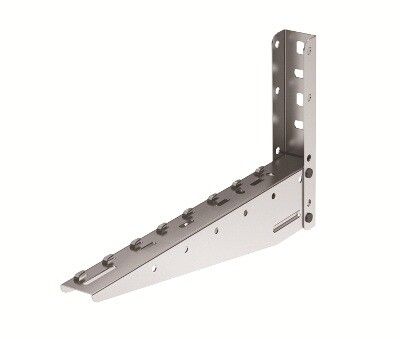

Консоль с опорой для проволочного лотка ML осн.400 сталь DKC FC33833 ДКС

Консоль с опорой для проволочного лотка ML основание 400 сталь от DKC предназначена для надёжного крепления проволочных лотков серии F5 Combitech к стене. Этот элемент конструкции обеспечивает устойчивую поддержку кабельных трасс при высоких механических нагрузках, особенно там, где требуется жёсткая фиксация без дополнительных поддерживающих элементов.

Назначение и область применения

Консоль с опорой для проволочного лотка ML основание 400 сталь используется для монтажа проволочных лотков серии F5 Combitech на вертикальных поверхностях — стенах, перегородках, колоннах. Подходит для прокладки силовых и слаботочных кабелей в помещениях с повышенными требованиями к прочности и долговечности. Применяется в промышленных объектах, цехах, распределительных пунктах, серверных и телекоммуникационных помещениях.

Технические характеристики

• Ширина основания: 400 мм — соответствует стандартным габаритам лотков F5 Combitech;
• Высота консоли: 250 мм — обеспечивает достаточный зазор между стеной и лотком для удобства прокладки и обслуживания кабелей;
• Толщина стали: 1,5 мм — гарантирует жёсткость и устойчивость к деформации;
• Несущая способность: 1862 кН (эквивалент ~190 кг) — позволяет безопасно нагружать лоток кабелями, трубами и другими элементами;
• Материал: сталь с цинковым покрытием — защищает от коррозии в условиях повышенной влажности;
• Угол установки: 90° — идеально подходит для настенного монтажа;
• Климатическое исполнение: УХЛ2 — рассчитана на работу в закрытых помещениях с умеренным климатом, возможны колебания температуры до -25 °C;
• Цвет: серый — совпадает с цветовой гаммой лотков F5 Combitech для единообразия системы.

Совместимость и монтаж

Консоль с опорой для проволочного лотка ML основание 400 сталь совместима исключительно с системой проволочных лотков F5 Combitech. Монтаж осуществляется через винтовое крепление прямо к стене — требуются анкерные болты или дюбели подходящего типа и диаметра. Для точного расположения рекомендуется использовать уровень и шаблоны крепления, указанные в документации F5 Combitech. Конструкция не предусматривает быстрого замещения — каждый элемент фиксируется отдельно.

Безопасность и стандарты

Произведено в соответствии с внутренними техническими условиями DKC и требованиями к механической прочности для кабельных систем. Цинковое покрытие соответствует ГОСТ 9.306. Нагрузочные параметры проверены методом статического тестирования. Сертификаты соответствия доступны у производителя.

Преимущества

• Жесткая конструкция из толстой стали предотвращает прогиб даже при максимальной нагрузке;
• Цинковое покрытие увеличивает срок службы в средах с повышенной влажностью;
• Чёткая привязка к системе F5 Combitech снижает риск ошибок при сборке;
• Стандартная высота 250 мм обеспечивает свободный доступ к кабелям для диагностики и ремонта;
• Подходит для автоматизированной сборки благодаря унифицированным отверстиям крепления.

Ограничения применения

• Не предназначен для наружной установки — климатическое исполнение УХЛ2 не обеспечивает защиту от осадков и прямого солнца;
• Не совместим с лотками других серий или производителей — отличаются размеры и система крепления;
• Не рекомендуется использовать в местах с постоянными ударными нагрузками или вибрациями выше нормы;
• Максимальная нагрузка 190 кг распространяется равномерно — сосредоточенные весовые точки (например, тяжёлые коробки) недопустимы.

Примеры использования

• Фиксация проволочного лотка в цехе на уровне глаз оператора для прокладки кабелей управления станками;
• Обустройство кабельной трассы в серверной комнате — лоток установлен на стене рядом с racks;
• Прокладка сигнальных кабелей в административном корпусе — консоль позволяет сохранить чистоту потолка и минимизировать использование подвесных решений;
• Монтаж в распределительных щитовых — когда необходимо вывести кабели от щита к оборудованию вдоль стены.

Практические советы

• Перед монтажом проверьте, что стена имеет достаточную несущую способность — бетон или кирпич обязательны; гипсокартон не подходит;
• Используйте анкеры с минимальным диаметром 8 мм и глубиной заделки не менее 50 мм;
• Расстояние между соседними консолями не должно превышать 1,5 метра — иначе возникнет прогиб лотка;
• При необходимости удлинения трассы используйте только оригинальные соединители F5 Combitech — не применяйте самодельные переходники;
• Проверяйте соответствие номера артикула fc33833 перед заказом — аналоги от других брендов имеют другие параметры крепления.
