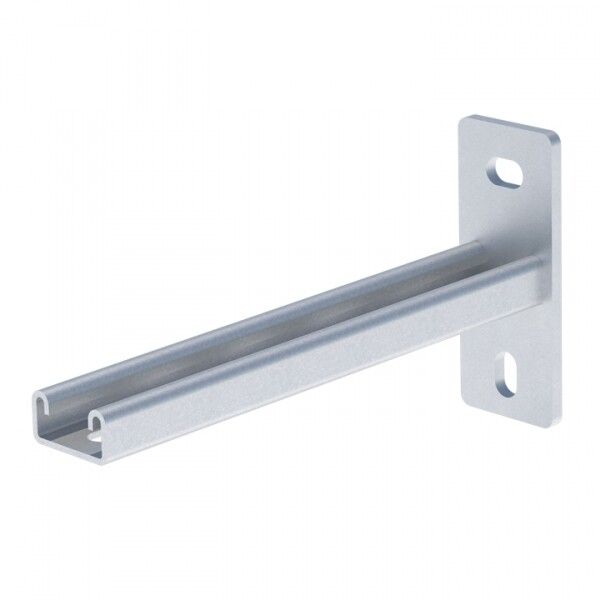

Консоль STRUT 41х21 L150 сталь EKF stk412115

Консоль STRUT 41x21мм, основание 150мм, сталь от EKF — это надежный элемент перфопрофильной системы S-Line для крепления кабельных лотков, трубопроводов и оборудования на стенах и опорах. Артикул stk412115 обеспечивает устойчивую фиксацию в условиях повышенной нагрузки и агрессивной среды.

Назначение и область применения

Консоль STRUT 41x21мм, основание 150мм, сталь используется для монтажа кабельных лотков шириной 50–100 мм, воздуховодов, трубопроводов и другого инженерного оборудования. Подходит для установки в помещениях с высокими требованиями к прочности и долговечности — промышленных цехах, серверных, трансформаторных подстанциях, жилых и коммерческих зданиях. Элемент работает в составе системы STRUT S-Line, позволяя собирать несущие конструкции без сварки.

Технические характеристики

• Тип изделия: Перфопрофиль — профиль с регулярными отверстиями для крепления через канальные гайки
• Размеры профиля: 41×21 мм — стандартный профиль для легких и средних нагрузок
• Основание: 150 мм — расстояние между точками крепления к стене или опоре
• Материал: Сталь — высокая механическая прочность и устойчивость к деформациям
• Покрытие: Горячий цинк — защищает от коррозии даже при повреждении поверхности
• Угол регулировки: 0–90° — позволяет менять ориентацию крепления под нужным углом
• Цвет: Серый — соответствует цветовой гамме всей серии EKF-Line
• Гарантия: 36 месяцев — подтверждает качество материала и покрытия

Совместимость и монтаж

Консоль STRUT 41x21мм, основание 150мм, сталь совместима со всеми компонентами системы STRUT S-Line: канальными гайками, хомутами, уголками и крепежами. Монтаж выполняется в три этапа:

1. Закрепить основание 150 мм к стене или несущей конструкции анкерами/болтами (диаметр крепежа зависит от типа основания)
2. Вставить профиль 41×21 мм в кронштейн до щелчка — он фиксируется самоблокирующим замком
3. Закрепить оборудование через отверстия в профиле с помощью канальной гайки и болта

Не требует сварки, шлифования или предварительной нарезки резьбы. Установка занимает меньше времени, чем традиционные методы.

Безопасность и стандарты

Консоль STRUT 41x21мм, основание 150мм, сталь соответствует требованиям ГОСТ Р 50571 и DIN 48230 для электромонтажных систем. Покрытие горячим цинком обеспечивает соответствие классу коррозионной стойкости C3-C4 по ISO 12944. Продукт сертифицирован для использования в электроустановках напряжением до 1000 В переменного тока.

Преимущества

• Высокая несущая способность благодаря стальному корпусу и жесткой конструкции основания
• Защита от коррозии — горячее цинкование выдерживает влажные и агрессивные среды
• Регулируемый угол 0–90° — удобство при монтаже на наклонных поверхностях или в ограниченном пространстве
• Модульность — легко адаптировать трассу, добавлять или заменять элементы без демонтажа всей системы
• Совместимость с другими изделиями EKF-Line — единая система снижает риск ошибок при закупке

Ограничения применения

• Не предназначен для монтажа в местах постоянного контакта с открытым пламенем или температурой выше +80 °C
• Не рекомендован для подвески тяжелого оборудования массой более 150 кг на один элемент — требуется расчет нагрузки на всю систему
• Не следует использовать в качестве самостоятельного крепления для массивных трубопроводов без дополнительных поддерживающих элементов
• При использовании в открытых зонах (например, на крыше) необходимо дополнительно защищать места крепления от попадания воды

Примеры использования

• Фиксация кабельных лотков в серверной комнате
• Подвеска воздушных каналов HVAC в офисном здании
• Крепление силовых кабелей на производственной линии
• Монтаж трубопровода холодного водоснабжения в подвале
• Обустройство трассы для сигнализации и связи в многоэтажном доме

Практические советы

• Выбирая крепеж, учитывайте тип основания: бетон — используйте анкерные болты; металл — саморезы по металлу; кирпич — дюбели с распором
• При монтаже на потолок — обязательно проверьте несущую способность перекрытия, особенно при групповом креплении нескольких консолей
• Для длинных участков трассы (более 3 м) устанавливайте консоль STRUT 41x21мм, основание 150мм, сталь с шагом не более 1,5 м
• При необходимости изменения направления трассы — используйте угловые переходники из той же серии, чтобы сохранить целостность системы
• Проверяйте плотность посадки профиля в кронштейне перед окончательной затяжкой — щелчок должен быть четким
