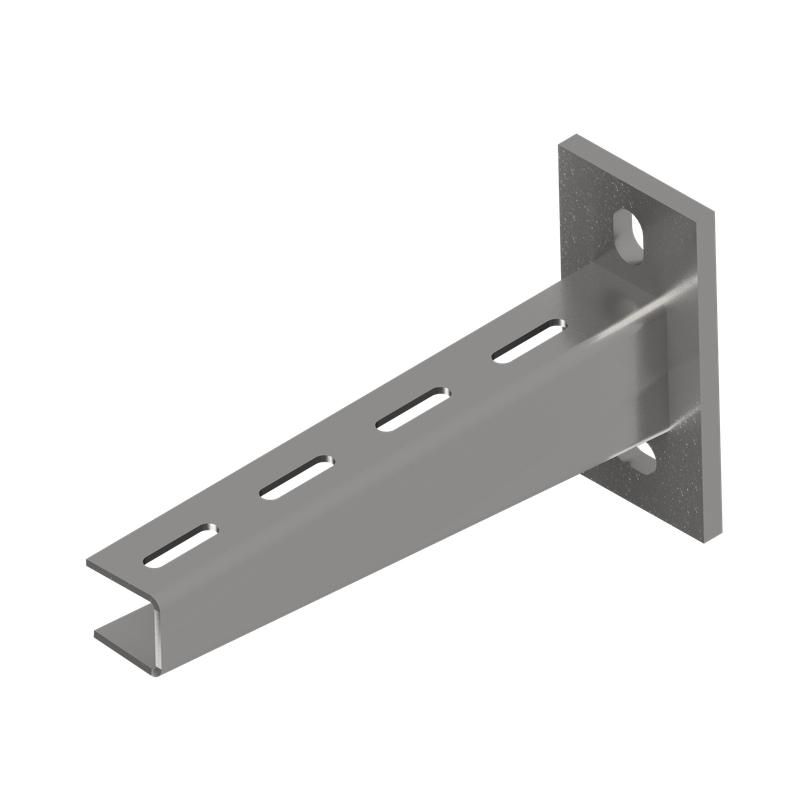

Консоль сварная усиленная тяжелая 200 мм | KSUT200 КМ-профиль LO1437

Консоль сварная усиленная тяжелая 200 мм КМ-профиль - это надёжный элемент системы КМ® для крепления металлических лотков на стенах и стойках при высоких механических нагрузках. Артикулы ksut200 и lo1437 подходят для промышленного монтажа кабельных трасс в помещениях.

Назначение и область применения

Консоль сварная усиленная тяжелая 200 мм КМ-профиль предназначена для фиксации кабельных лотков шириной от 50 до 200 мм к вертикальным поверхностям: стенам, колоннам, профилям. Применяется там, где требуется удержание значительного веса кабелей - например, на производствах, в распределительных пунктах, на объектах энергетики и автоматизации. Подходит для внутренней установки в сухих и слабоагрессивных средах.

Технические характеристики

• Несущая способность: 5,79 кН - позволяет выдерживать тяжёлые кабельные трассы с плотной укладкой проводов
• Материал: сталь оцинкованная электрохимическим способом - обеспечивает коррозионную стойкость без сварки
• Толщина материала: 2,5 мм - повышает жёсткость и долговечность при нагрузках
• Тип монтажа: настенный - крепится болтами или анкерами к бетону, кирпичу, металлоконструкциям
• Защитное покрытие: цинк - защищает от ржавчины, соответствует требованиям ГОСТ 15150-69
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени в течение времени, необходимого для эвакуации
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - работает при температуре от −40 C до +40 C, допускается влажность до 80%
• Цвет: серый - совместим с другими элементами серии КМ-профиль

Совместимость и монтаж

Консоль сварная усиленная тяжелая 200 мм КМ-профиль совместима со всеми лотками серии КМ®, имеющими ширину 50–200 мм. Монтаж выполняется без сварки: используются стандартные крепёжные элементы - анкерные болты M10/M12, дюбеля или химические анкеры в зависимости от основания. Расстояние между точками крепления рекомендуется не более 1,5 метра. Для равномерного распределения нагрузки используйте минимум две консоли на один лоток длиной 2 м.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению и имеет подтверждённую огнестойкость. Цинковое покрытие соответствует нормам антикоррозийной защиты для промышленных условий. Сертификаты на продукцию доступны у производителя КМ-профиль.

Преимущества

• Высокая несущая способность - подходит для грузных кабельных систем
• Готовая к монтажу конструкция - не требует сварочных работ на месте
• Усиленная конструкция - снижает риск деформации при длительной нагрузке
• Цинковое покрытие - продлевает срок службы даже в условиях повышенной влажности
• Совместимость с системой КМ® - позволяет собирать единые трассы без адаптеров

Ограничения применения

• Не предназначен для наружной установки - особенно в зонах с постоянной влагой, соляными брызгами или агрессивными химикатами
• Не применяется в качестве опоры для трубопроводов или оборудования - только для кабельных лотков
• Запрещено использовать с лотками шириной менее 50 мм или более 200 мм - возможна потеря устойчивости
• Не рекомендуется для монтажа на штукатурку без армирующего слоя - требуется прочное основание (бетон, кирпич, металл)

Примеры использования

• Фиксация лотков с силовыми кабелями на заводах и в цехах
• Подвеска кабельных трасс в распределительных щитовых и серверных комнатах
• Монтаж в промышленных АСУ ТП, на конвейерах, в логистических комплексах
• Обустройство кабельных путей в административных зданиях с высокой плотностью проводки

Практические советы

• Перед монтажом проверьте посадочную поверхность: она должна быть ровной, без трещин и осыпающихся участков
• Для лотков длиной более 2 м используйте три точки крепления - одна посередине и две по краям
• Выбирайте крепёж с учётом типа стены: для бетона - анкерные болты, для кирпича - специальные дюбели
• Не перегружайте консоль - максимальная нагрузка 5,79 кН рассчитана на равномерное распределение массы
• При необходимости замены - легко демонтируется без повреждения соседних элементов системы КМ-профиль
