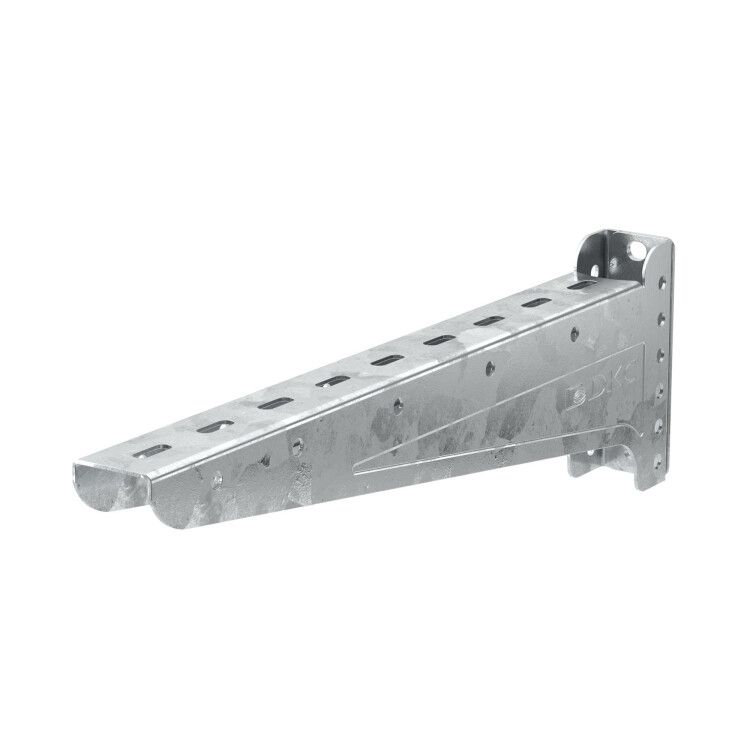

Консоль универсальная осн. 150 мм | BBN5015 DKC ДКС

Консоль универсальная основание 150 мм сталь BBN5015 от DKC предназначена для надёжного крепления кабельных лотков шириной до 150 мм на стены, П- и С-профили, а также подвесы на их основе. Эта модель заменяет более громоздкие аналоги BBL5015 и BBM5015 за счёт компактной конструкции и сохранения высокой нагрузочной способности.

Назначение и область применения

Консоль BBN5015 используется для фиксации кабельных лотков в системах распределения проводов и кабелей. Подходит для установки в помещениях с жесткими требованиями к компактности - например, в шкафах управления, на технологических площадках, в производственных цехах. Применяется там, где требуется удерживать лоток шириной до 150 мм с минимальным выступом от поверхности крепления.

Технические характеристики

• Тип изделия: Консоль
• Материал: Сталь оцинкованная
• Покрытие: Цинк (защита от коррозии)
• Ширина лотка: 150 мм
• Угол крепления: 90° (перпендикулярное крепление к стене/профилю)
• Несущая способность: 2,7 кг
• Цвет: Серый
• Исполнение: Настенный и опорный кронштейн
• Артикул: BBN5015
• Серия: B5 Combitech (DKC)

Совместимость и монтаж

Консоль BBN5015 совместима со всеми лотками шириной до 150 мм из серии B5 Combitech. Крепится к:

• Гладкой вертикальной поверхности (стена, перегородка) через предварительно просверленные отверстия;
• П-профилю и С-профилю - с помощью болтов или заклепок;
• Подвесам, выполненным на базе П- или С-профилей.

Фиксация осуществляется двумя точками крепления. Для монтажа требуются стандартные инструменты: сверло, ключ, саморезы или болты M4–M6 (не входят в комплект).

Безопасность и стандарты

Консоль BBN5015 соответствует требованиям к механической прочности и коррозийной стойкости для внутренних электроустановок. Материал - оцинкованная сталь - обеспечивает долговечность в условиях нормальной влажности. Не предназначен для открытых площадок или агрессивных сред (например, химические производства, морской климат).

Преимущества

• Заменяет два типа кронштейнов - BBL5015 и BBM5015 - снижает количество типоразмеров на складе и в проекте.
• Компактное основание позволяет экономить пространство при плотном расположении оборудования.
• Оцинкованное покрытие повышает срок службы без дополнительной защиты.
• Универсальное крепление - один элемент решает задачи для нескольких типов поверхностей.

Ограничения применения

• Не рассчитана на нагрузки выше 2,7 кг - превышение может вызвать деформацию или отрыв.
• Не применяется в условиях постоянного воздействия воды, паров кислот или щелочей - цинковое покрытие недостаточно для таких сред.
• Не подходит для горизонтального крепления лотков (угол 90° исключает использование как потолочный кронштейн).
• Требует предварительного расчета шага крепления - при длинных участках лотка необходимо использовать несколько консолей BBN5015.

Примеры использования

• Крепление лотка с силовыми кабелями на стене в цехе автоматизации.
• Установка на П-профиль внутри распределительного шкафа для организации маршрута слаботочных кабелей.
• Монтаж на подвесе из С-профиля в серверной комнате для минимизации занимаемого объема.

Практические советы

• Перед монтажом проверьте, что толщина основания (стены или профиля) позволяет надёжно закрепить крепёж - рекомендуемый диаметр отверстия под болт M5 - 5,5 мм.
• При использовании на П-профиле убедитесь, что ширина профиля не меньше 18 мм - иначе консоль не будет устойчиво сидеть.
• Для лотков длиной более 1 метра используйте минимум три точки крепления - одна в середине и две по краям.
• Если планируете частую модификацию трассы - выбирайте крепёж с возможностью быстрой разборки (например, с гайками, а не заклёпками).
