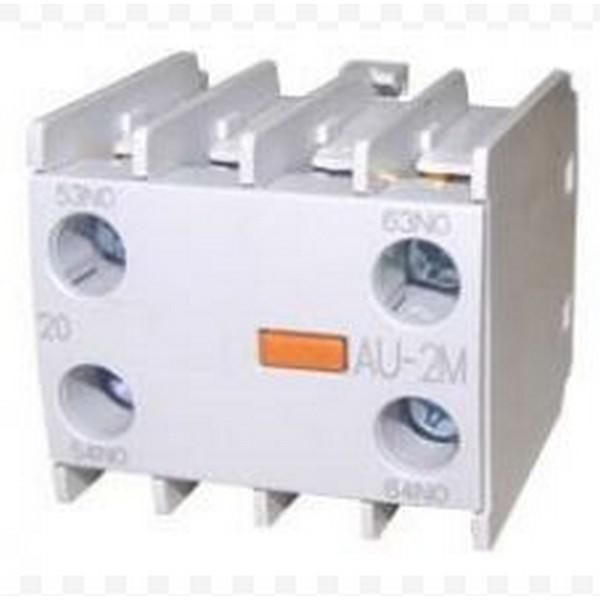

Контакт дополнительный AU-2M 20, 2НО+2НЗ, 220В AC, IP20 LS Electric 83361621008

Дополнительный контакт AU-2M 20 от LS Electric - компактный модуль для расширения числа вспомогательных контактов у мини-контакторов серии GMC. Артикул 83361621008 предназначен для установки на переднюю панель аппарата и используется в цепях управления автоматических систем.

Назначение и область применения

Дополнительный контакт AU-2M 20 служит для увеличения количества вспомогательных контактов у мини-контакторов серии GMC. Он не управляет силовой нагрузкой, а передаёт сигналы в цепи управления - например, для индикации состояния контактора, блокировки или связи с PLC. Подходит для использования в панелях управления станков, конвейеров, насосных систем и других автоматизированных объектах.

Технические характеристики

• Рабочее напряжение: 220 В переменного тока (AC)
• Максимальное номинальное напряжение: 690 В
• Номинальный ток: 10 А
• Количество контактов: 2 (переключающие контакты отсутствуют - это сигнальные контакты)
• Тип тока: Только переменный (AC)
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Сечение провода: 1–2,5 мм2
• Тип зажима: Винтовой
• Способ монтажа: На аппарат - крепится непосредственно на лицевую сторону контактора

Совместимость и монтаж

Дополнительный контакт AU-2M 20 совместим исключительно с мини-контакторами серии GMC от LS Electric / LSIS. Устанавливается путём защёлкивания на специальные направляющие на передней панели контактора - никаких инструментов не требуется. После установки провода подключаются к винтовым клеммам: важно соблюдать сечение 1–2,5 мм2. Не допускается установка на другие модели контакторов или щитовое оборудование.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств управления низковольтной электроустановкой. Степень защиты IP20 ограничивает использование внутри закрытых щитов - применение вне корпуса или во влажных средах запрещено. Работает только с переменным током - не предназначена для постоянного тока (DC).

Преимущества

• Увеличивает функциональность контактора без замены всего устройства
• Легко монтируется и демонтируется - не требует сверления или дополнительных креплений
• Поддерживает надёжное соединение благодаря винтовому зажиму с широким диапазоном сечений проводов
• Экономит место в шкафу - компактная форма не занимает лишнего пространства

Ограничения применения

• Не работает с постоянным током - только AC 220 В
• Запрещён монтаж вне герметичных шкафов из-за низкой степени защиты IP20
• Не имеет переключающих контактов - нельзя использовать для коммутации нагрузки
• Совместим только с контактными аппаратами серии GMC - не подходит для других серий или брендов

Примеры использования

• Индикация включения/выключения двигателя через лампу или LED на панели оператора
• Подключение сигнала в PLC для контроля состояния контактора
• Блокировка другого оборудования до завершения цикла работы основного аппарата
• Формирование цепи самоблокировки в схемах управления

Практические советы

• Перед установкой проверьте, что ваш контактор относится именно к серии GMC - иначе AU-2M 20 не защёлknется
• Не используйте провода меньше 1 мм2 или больше 2,5 мм2 - это снижает надёжность соединения и может вызвать нагрев
• При сборке шкафа оставляйте свободное пространство вокруг контакта - он не защищён от пыли и влаги
• Артикул 83361621008 можно заказывать в паре с несколькими единицами - часто требуется два таких модуля для нормальной работы схемы
• Не путайте с силовыми контактами - этот модуль передаёт только управляющий сигнал
