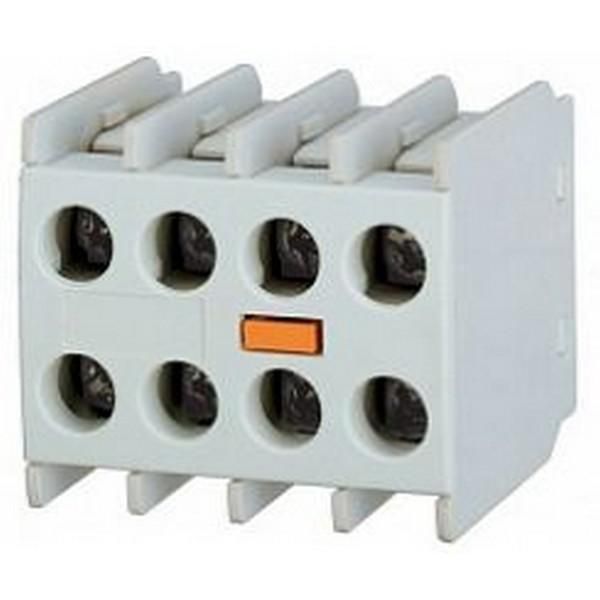

Контакт дополнительный AU-4M 4NC LS Electric 83361621007 LSIS

Дополнительный контакт AU-4M 4 нормально-разомкнутых (NC) LS Electric с артикулом 83361621007 предназначен для расширения функционала мини-контакторов серии GMC за счёт добавления четырёх нормально замкнутых контактов. Применяется в системах управления автоматикой, где требуется надёжная коммутация сигналов контроля и безопасности.

Назначение и область применения

Дополнительный контакт AU-4M 4 нормально-разомкнутых (NC) LS Electric используется для увеличения числа вспомогательных контактов у мини-контакторов серии GMC. Он не управляет силовой цепью, а передаёт сигналы в системы управления, сигнализации или логические блоки. Подходит для установки на промышленном оборудовании: станках, конвейерах, насосных станциях, системах вентиляции и других устройствах с автоматическим управлением.

Технические характеристики

• Тип контактов: 4 нормально замкнутых (NC)
• Номинальное напряжение: 690 В
• Номинальный ток: 10 А
• Тип тока: переменный (AC)
• Рабочее напряжение: 220 В (совместим с сетями 220–240 В AC)
• Степень защиты: IP20 - защита от доступа пальцами, но не от пыли и влаги
• Сечение провода: 1–2,5 мм2
• Тип зажима: винтовой
• Способ монтажа: крепление на фронтальной поверхности контактора
• Количество переключающих контактов: 0 - не имеет основной силовой функции

Совместимость и монтаж

Дополнительный контакт AU-4M 4 нормально-разомкнутых (NC) LS Electric совместим исключительно с мини-контакторами серии GMC. Крепится механически на фронтальной панели контактора - не требует сверления или дополнительного крепежа. Для подключения используйте провода сечением 1–2,5 мм2. Винтовые зажимы обеспечивают надёжный контакт при затяжке моментом до 0,5 Нм. Перед установкой убедитесь, что контактор выключен и отключён от сети.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов для вспомогательных контактов. Степень защиты IP20 допускает использование только внутри закрытых щитов или корпусов, защищённых от попадания пыли и влаги. Не предназначено для открытой установки на улице или во влажных средах.

Преимущества

• Увеличивает количество доступных контактов без замены основного контактора
• Монтируется быстро - без инструментов, просто защёлкивается на контактор
• Выдерживает высокую нагрузку: 10 А при 690 В, что обеспечивает надёжность в сложных условиях
• Винтовые зажимы позволяют использовать гибкие и одножильные провода

Ограничения применения

• Не работает с другими сериями контакторов - только с GMC
• IP20 не подходит для помещений с повышенной влажностью, пылью или агрессивными средами
• Не предназначен для коммутации силовых цепей - только для сигналов управления
• Не рассчитан на постоянную работу при температуре выше +55 C без принудительного охлаждения

Примеры использования

• Подключение сигнализации «Аварийная остановка» через нормально замкнутый контакт
• Формирование цепи блокировки при работе нескольких устройств
• Передача состояния включения/выключения PLC или реле времени
• Обеспечение безопасного отключения оборудования при срабатывании термореле

Практические советы

• Проверьте соответствие модели контактора - AU-4M устанавливается только на GMC
• Не перегружайте контакты - максимальный ток 10 А; для больших нагрузок используйте реле-распределители
• Затягивайте винты равномерно - избыточная сила повредит пластиковые элементы
• При использовании в шкафах с высокой плотностью компоновки учтите габариты AU-4M - он занимает место рядом с контактором
• Для долговечности рекомендуется периодически проверять состояние зажимов и отсутствие нагрева
