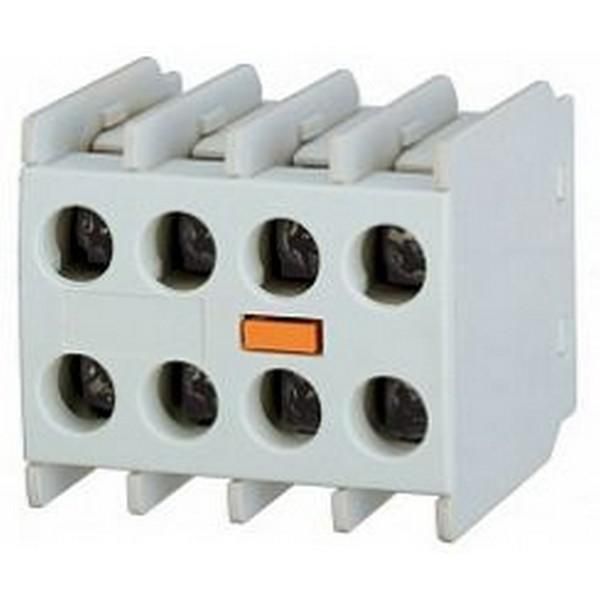

Контакт дополнительный AU-4M 4NO LS Electric 83361621003 LSIS

Дополнительный контакт AU-4M 4 нормально открытых от LS Electric - компактное устройство для расширения функционала мини-контакторов серии GMC. Он добавляет четыре изолированных замыкающих контакта, позволяя передавать сигналы управления в другие цепи без изменения основной схемы. Артикул 83361621003 подходит для установки на фронтальной панели контактора и используется там, где требуется надёжная коммутация слаботочных цепей.

Назначение и область применения

Дополнительный контакт AU-4M 4 нормально открытых предназначен для увеличения числа вспомогательных контактов у мини-контакторов серии GMC. Каждый из четырёх контактов работает в режиме «нормально открытый» - то есть замыкается только при активации основного контактора. Это позволяет использовать его для сигнализации, блокировки, управления световыми индикаторами, реле или других вторичных устройств.

Подходит для применения в автоматических системах: станках, конвейерах, системах вентиляции, панелях управления промышленным оборудованием.

Технические характеристики

• Количество нормально открытых контактов: 4
• Номинальное напряжение: 690 В (переменный ток)
• Номинальный ток: 10 А
• Род тока: переменный (AC)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от воды и пыли
• Способ монтажа: крепится на фронтальную поверхность контактора
• Зажимы контактов: винтовые, поддерживают провода сечением 1–2,5 мм2
• Количество переключающих контактов: 0 - все контакты только замыкающие, без размыкающих

Совместимость и монтаж

Дополнительный контакт AU-4M 4 нормально открытых совместим исключительно с мини-контакторами серии GMC от LS Electric / LSIS. Устанавливается механически на переднюю панель контактора - требует точного совпадения формы крепления. Подключение осуществляется через винтовые зажимы: затягивайте провода сечением 1–2,5 мм2 равномерно, чтобы избежать повреждения изоляции или плохого контакта.

Не устанавливайте на контакторы других серий - форма крепления и положение штоков отличаются.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для контрольных цепей промышленного оборудования. Степень защиты IP20 допускает использование только внутри электрошкафов или закрытых корпусов - не предназначено для работы во влажной среде, на улице или в условиях повышенной запылённости.

Преимущества

• Чёткая механическая связь с основным контактором - контакты срабатывают одновременно с главными силовыми контактами
• Высокая долговечность: рассчитан на 10 А при 690 В, что обеспечивает надёжную работу даже при нагрузках близких к пределу
• Простое подключение: винтовые зажимы позволяют легко менять провода без специнструментов
• Экономия места: вместо установки нескольких отдельных реле - один модуль даёт четыре контакта

Ограничения применения

• Не применяйте в цепях постоянного тока - устройство рассчитано только на переменный ток (AC)
• Избегайте установки вне электрошкафа: IP20 не защищает от влаги, пыли и химически агрессивной среды
• Не используйте для управления мощными нагрузками выше 10 А - это может вызвать сваривание контактов или выход из строя
• Не совместим с другими сериями контакторов кроме GMC

Примеры использования

• Подключение индикаторной лампы «Работает» на щите управления - сигнал горит, когда контактор включен
• Формирование блокировки: один контакт замыкает цепь питания другого устройства только после включения основного контактора
• Передача сигнала в PLC: вход дискретного модуля получает информацию о состоянии контактора
• Аварийная остановка: при срабатывании контактора замыкается цепь аварийной сигнализации

Практические советы

• Перед установкой проверьте, что контактор серии GMC имеет свободное место на лицевой панели - AU-4M занимает определённую ширину
• Используйте провода с жилами из меди, сечением не менее 1 мм2 - слишком тонкий провод может выйти из зажима при вибрациях
• После монтажа протестируйте каждый контакт мультиметром: при включении контактора должен замыкаться контур между входом и выходом
• Не затягивайте винты сильнее рекомендованного - можно повредить пластиковую рамку или внутренние механизмы
• При необходимости замены - отключите питание, снимите старый контакт и установите новый аналогично: совмещайте направляющие до характерного щелчка
