Контакт Сигнализации | 7000472 Контактор (Legrand)

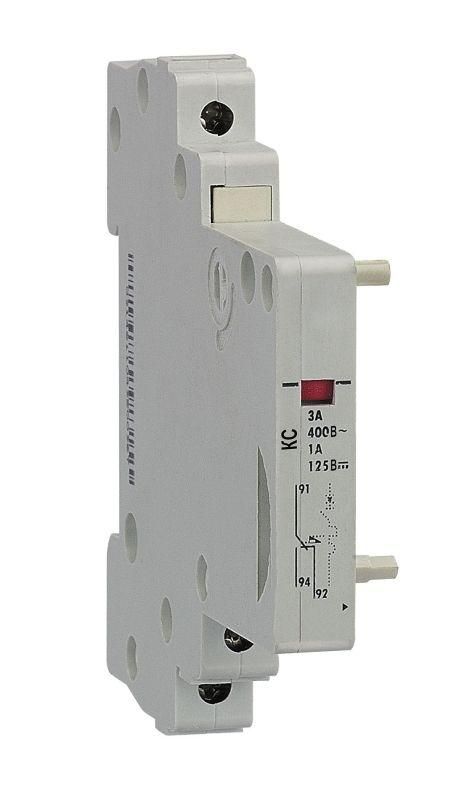

Контакторный блок, пускатель комбинированный, комбинация контакторов с вспомогательным контактом сигнализации - это компонент для управления и контроля работы электрооборудования. Он позволяет передавать сигнал о состоянии основного контактора в систему автоматизации. Модель с артикулом 7000472 от бренда Контактор Ульяновск относится к серии Modular Aux и предназначена для установки на стандартные контактные устройства.

Назначение и область применения

Этот вспомогательный контакт используется для передачи информации о положении основного контактора - включён он или выключен. Подключается к контроллерам, панелям управления, световым индикаторам или системам сбора данных. Применяется в цепях управления промышленными станками, насосами, вентиляцией, конвейерами и другим оборудованием, где требуется визуальный или автоматический контроль состояния.

Технические характеристики

• Тип изделия: вспомогательный контакт (сигнализационный)
• Номинальный рабочий ток: 6 А при переменном токе AC-15, 230 В
• Номинальное напряжение: до 400 В
• Количество переключающих контактов: один нормально разомкнутый (NO)
• Тип подключения: пружинный зажим - не требует инструментов для подсоединения проводов
• Способ монтажа: устанавливается непосредственно на аппарат (например, на корпус контактора)

Совместимость и монтаж

Контакторный блок совместим с контактными устройствами серии Modular Aux и другими модульными контактами того же форм-фактора. Для установки необходимо зафиксировать его на специальную направляющую планку на корпусе основного контактора - фиксация происходит механически, без дополнительных креплений. Подключение проводов осуществляется через пружинные зажимы: достаточно вставить провод до упора, проверить надёжность затяжки легким потягиванием. Диаметр провода рекомендуется 0,2–2,5 мм2 (медный одножильный или многожильный).

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов для вспомогательных контактов в системах управления. Напряжение 400 В и ток 6 А обеспечивают безопасную работу в типичных промышленных сетях. Отсутствие открытых токоведущих частей при установленной конструкции снижает риск поражения током.

Преимущества

• Удобная установка: монтируется прямо на контактор без сверления или дополнительных креплений
• Быстрое подключение: пружинные зажимы исключают необходимость в отвертках
• Надёжная передача сигнала: один контакт обеспечивает точное определение состояния контактора
• Стандартная совместимость: проектирован для работы с сериями Modular Aux и аналогичными продуктами Legrand

Ограничения применения

Не предназначен для коммутации силовых цепей - работает только в цепях управления малой мощности. Максимальный ток 6 А ограничен для сигнальных задач; при нагрузке выше этого значения возможен выход из строя. Не рассчитан на использование во взрывоопасных средах или при температуре ниже –25 C и выше +60 C. Не следует применять в условиях постоянной вибрации без дополнительной фиксации.

Примеры использования

• Подключение к PLC для отображения статуса запуска двигателя
• Запитка индикаторной лампы “Работает” на щите управления
• Связь с реле времени для последовательного включения оборудования
• Автоматическое отключение системы при отказе контактора

Практические советы

• Перед установкой убедитесь, что основной контактор отключён и обесточен
• Проверьте соответствие типа контакта (NO/NC) вашей схеме - эта модель имеет только нормально разомкнутый контакт
• При использовании многожильных проводов используйте наконечники для лучшего контакта
• Модель 7000472 не заменяет сам контактор - она лишь дополняет его функциональность
• Для сложных систем рекомендуется использовать несколько таких блоков для получения нескольких сигналов (например, “вкл”, “выкл”, “неисправность”)
