Контакт сигнализации готовности выключателя к замыканию OptiMat A S2 S4| 319527 | КЭАЗ

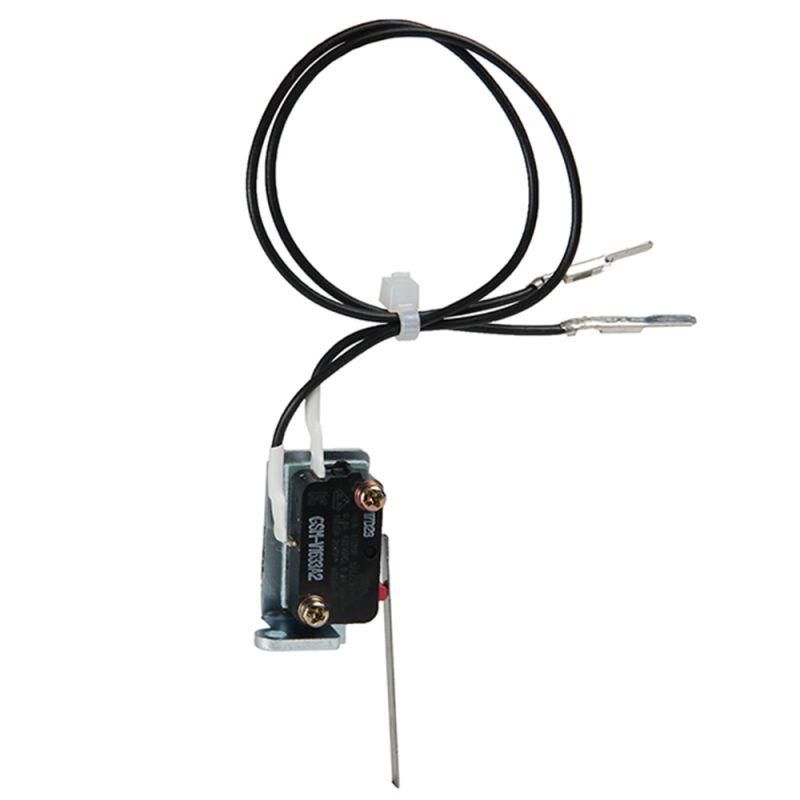

Контакт сигнализации готовности выключателя к замыканию OptiMat A S2 S4 КЭАЗ - устройство для передачи информации о состоянии пружины в автоматических выключателях серии OptiMat A. Он позволяет определить, готов ли выключатель к замыканию, что важно для контроля безопасности и автоматизации. Артикул 319527 совместим с моделями S2 и S4, устанавливается внутри корпуса выключателя.

Назначение и область применения

Контакт сигнализации готовности выключателя к замыканию OptiMat A S2 S4 КЭАЗ сообщает о том, взведена ли пружина включающего механизма автоматического выключателя. Это необходимо для предотвращения попыток включения при незаряженной пружине - ситуация, которая может привести к отказу или повреждению оборудования. Применяется в системах автоматизированного управления, где требуется точная информация о готовности аппарата к операциям включения.

Технические характеристики

• Тип изделия: контакт сигнальный
• Номинальный ток: 0,6 А - допустимый ток через контакт при коммутации
• Номинальное напряжение: 110 В - рабочее напряжение цепи сигнализации
• Тип напряжения управления: AC/DC - работает как на переменном, так и на постоянном токе
• Тип подключения: штепсельное (разъемное) - обеспечивает быстрое подключение и отсоединение без пайки
• Степень защиты: IP20 - защищён от доступа пальцами и крупными предметами, но не от пыли и влаги
• Цвет: черный - соответствует цветовой гамме корпусов OptiMat A

Совместимость и монтаж

Контакт сигнализации готовности выключателя к замыканию OptiMat A S2 S4 КЭАЗ совместим исключительно с автоматическими выключателями серии OptiMat A габаритных исполнений S2 и S4. Монтируется внутрь корпуса выключателя, в специально предусмотренную ячейку под лицевой панелью. Подключение осуществляется через штепсельный разъём - достаточно вставить контакт в предназначенный для него разъём на плате выключателя. Никаких инструментов или доработок не требует.

Безопасность и стандарты

Устройство соответствует требованиям к комплектующим для распределительных устройств среднего класса. IP20 указывает на базовый уровень защиты - применение допускается только во внутренних помещениях, в закрытых щитах. Не предназначен для установки в условиях повышенной запыленности, влажности или на открытом воздухе.

Преимущества

• Штепсельное подключение - экономит время при сборке и обслуживании
• Унификация с OptiMat A - гарантирует надёжную работу без адаптеров
• Поддержка AC/DC - совместим с большинством систем управления
• Интеграция в конструкцию выключателя - не занимает внешнее место

Ограничения применения

• Не совместим с другими сериями выключателей - даже с близкими по габаритам
• IP20 - нельзя использовать вне герметичных щитов
• Максимальный ток 0,6 А - не подходит для управления мощными нагрузками, только для сигналов
• Только для выключателей с механическим пружинным приводом - не работает с электромагнитными или электронными механизмами

Примеры использования

• Автоматизация технологических линий - система контролирует готовность выключателя перед включением станка
• Щитовые устройства в промышленных зонах - сигнал о состоянии пружины передаётся в PLC
• Системы резервного питания - предотвращает аварийное включение при недозаряде привода

Практические советы

• Перед установкой проверьте, что выключатель имеет именно габарит S2 или S4 - другие версии не поддерживаются
• Не используйте этот контакт для управления реле или катушками - он рассчитан только на слаботочные сигналы
• При замене выключателя сохраняйте оригинальный контакт - он не является расходником и не требует частой замены
• Обеспечьте доступ к разъёму при обслуживании - он расположен под лицевой панелью, её придётся снимать
