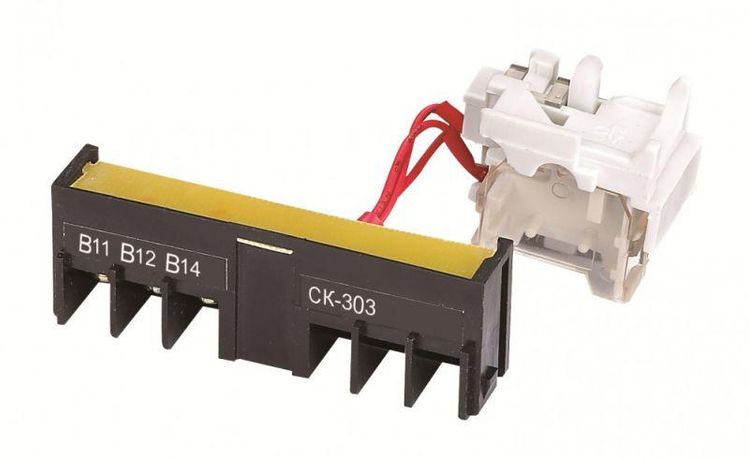

Контакт сигнальный правый ВА-308, 3А, 1НО+1НЗ DEKraft 23004DEK

Контакт сигнальный правый ВА-308 от DEKraft - это вспомогательный элемент для индикации состояния автоматического выключателя серии ВА-308: показывает, произошло ли срабатывание. Устанавливается справа на корпусе аппарата и работает совместно с дифференциальными автоматическими выключателями. Артикул 23004dek.

Назначение и область применения

Контакт сигнальный правый ВА-308 предназначен для передачи сигнала о состоянии автомата - сработал он или находится в рабочем положении. Он позволяет удалённо контролировать работу защиты без необходимости открывать щит. Подходит для использования в распределительных шкафах, на производстве, в системах управления оборудованием, где важно знать момент отключения.

Технические характеристики

• Тип: контакт сигнальный, однополюсный
• Номинальный ток (AC-15): 3 А
• Номинальное напряжение: до 400 В переменного тока / 220 В постоянного тока
• Сечение подключаемых проводов: 1,5–2,5 мм2
• Способ монтажа: боковой, внутренний - устанавливается в корпус аппарата справа
• Гарантийный срок: 3 года

Совместимость и монтаж

Контакт сигнальный правый ВА-308 совместим исключительно с автоматическими выключателями серии ВА-308 от DEKraft. Монтируется только на правую сторону корпуса аппарата - не подлежит замене на левостороннюю версию. Для установки требуется предварительно открыть крышку автомата и зафиксировать контакт в предусмотренном гнезде. Присоединение проводов осуществляется зажимами, рассчитанными на сечение 1,5–2,5 мм2. Не требует дополнительных инструментов - фиксация механическая.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для вспомогательных компонентов электрооборудования. Номинальные параметры (ток 3 А, напряжение 400 В/220 В) обеспечивают надёжную работу в бытовых и промышленных сетях. Гарантия 36 месяцев подтверждает соответствие качественным стандартам производства DEKraft.

Преимущества

• Чёткий визуальный сигнал о срабатывании автомата - снижает время диагностики отказов
• Не требует внешнего питания - работает за счёт коммутируемых цепей автомата
• Устойчив к вибрациям и перепадам температур в типичных условиях эксплуатации
• Замена контакта возможна без демонтажа всего автомата - экономит время при обслуживании

Ограничения применения

• Не совместим с другими сериями автоматов - даже аналогичными от других брендов
• Не предназначен для работы в качестве основной нагрузки - только для сигнализации
• Работает только при наличии механической связи с механизмом автомата - не активируется при внешнем управлении
• Не допускается использование вне герметичного корпуса - не имеет собственной степени защиты IP

Примеры использования

• На промышленных станках - чтобы оператор видел, почему машина остановилась
• В распределительных щитах жилых домов - для быстрого определения причины отключения УЗО
• В системах автоматизации - для передачи сигнала в PLC через вспомогательные реле
• На конвейерах и насосных станциях - когда важна немедленная реакция на аварию

Практические советы

• Перед установкой проверьте, что автомат ВА-308 действительно имеет место для бокового контакта - некоторые модификации не поддерживают этот аксессуар
• Подбирайте провода строго в диапазоне 1,5–2,5 мм2 - меньшее сечение может перегреваться, большее - не войдёт в зажим
• Не используйте контакт для управления мощными нагрузками - даже при 3 А он не предназначен для коммутации силовых цепей
• При замене контакта отключите питание всей цепи - хотя контакт не под напряжением постоянно, есть риск при работе с автоматом
• Храните запасные контакты ВА-308 в сухом месте - попадание влаги может вызвать окисление контактов внутри
