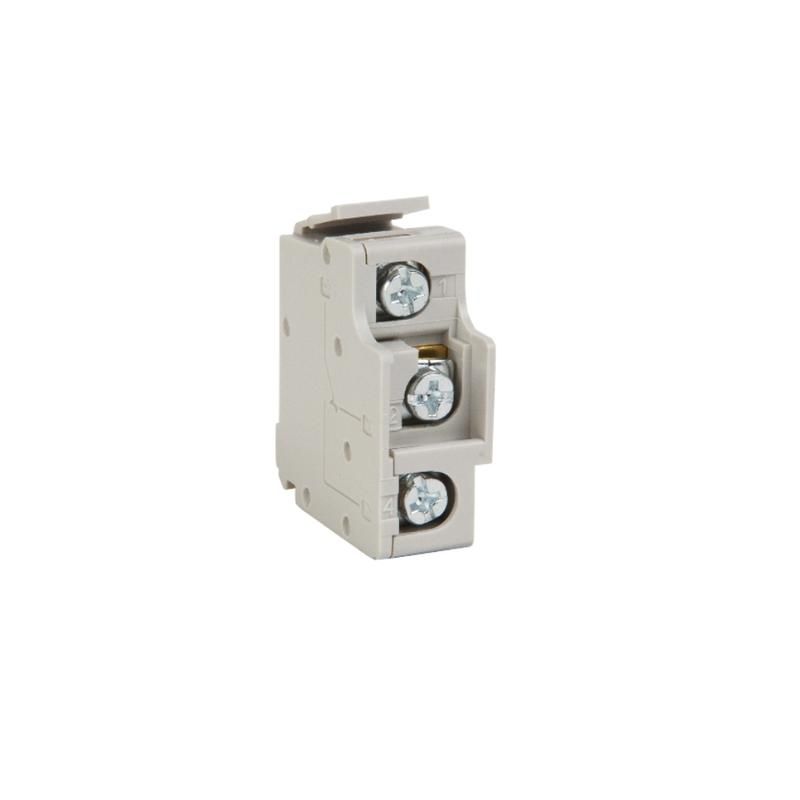

Контакт вспомогательный ВК/СК1/СК2-OptiMat D-ОМ4-РЕГ| 327487 | КЭАЗ

Контакт вспомогательный ВК/СК1/СК2-OptiMat D-ОМ4-РЕГ от КЭАЗ предназначен для передачи сигнала о состоянии силового выключателя в цепи управления. Этот контакт используется совместно с автоматическими выключателями серии OptiMat D и обеспечивает надёжную связь между основным оборудованием и системой контроля.

Назначение и область применения

Контакт вспомогательный ВК/СК1/СК2-OptiMat D-ОМ4-РЕГ служит для передачи информации о положении (включено/выключено) силового автомата в цепи управления, сигнализации или защиты. Он не коммутирует нагрузку, а лишь передаёт сигнал. Применяется в системах автоматизации, на промышленном оборудовании, в щитах управления, где требуется отслеживать состояние выключателя без прямого подключения к силовой цепи.

Технические характеристики

• Тип изделия: контакт вспомогательный
• Количество переключающих контактов: 1
• Количество нормально замкнутых (НЗ) контактов: 0
• Тип подключения: винтовое соединение
• Способ монтажа: монтаж сверху и интегрированный
• Номинальный рабочий ток: 0 А (не предназначен для коммутации нагрузки)
• Совместимость с силовым выключателем: да
• Производитель: КЭАЗ
• Серия: OptiMat D
• Артикул: 327487

Совместимость и монтаж

Контакт вспомогательный ВК/СК1/СК2-OptiMat D-ОМ4-РЕГ устанавливается исключительно на автоматические выключатели серии OptiMat D. Монтаж осуществляется сверху корпуса выключателя - контакт фиксируется механически и подключается через винтовые зажимы. Интегрированный тип монтажа означает, что контакт не требует дополнительной рамки или адаптера, он напрямую защёлкивается в штатное гнездо. Подключение проводов - до 2,5 мм2. Перед установкой убедитесь, что выключатель находится в отключенном состоянии.

Безопасность и стандарты

Изделие соответствует требованиям безопасности, предъявляемым к компонентам автоматических выключателей сертифицированных в рамках ЕАЭС. Не содержит опасных материалов. Установка и обслуживание должны выполняться квалифицированным персоналом в соответствии с правилами электробезопасности.

Преимущества

• Простая и надёжная механическая связь с выключателем - контакт реагирует точно на перемещение рычага автомата.
• Не требует внешнего питания - работает purely механически, без реле или электроники.
• Уменьшает количество проводов в щите за счёт интеграции с выключателем.
• Поддерживает стандартизированную сборку: один тип контакта для всей серии OptiMat D.

Ограничения применения

• Не предназначена для коммутации тока - нельзя использовать как самостоятельный переключатель.
• Работает только с выключателями серии OptiMat D; несовместима с другими моделями КЭАЗ или конкурентов.
• Нулевой номинальный ток указывает, что контакт не рассчитан на работу даже в слабых цепях - максимальный допустимый ток определяется характеристиками подключаемой аппаратуры (например, реле или PLC).
• Не имеет защиты от пыли и влаги - применяется только внутри закрытых распределительных щитов.

Примеры использования

• Сигнализация состояния включения/отключения станка через кнопочные посты.
• Передача сигнала “Выключатель в положении ‘ON’” в систему SCADA или HMI.
• Логика блокировки: запуск вторичного оборудования возможен только после включения основного автомата.
• Автоматическое отображение аварийного отключения на пульте оператора.

Практические советы

• При монтаже проверьте, чтобы контакт плотно защёлкнулся - слабое соединение вызовет ложные сигналы.
• Используйте провода с изоляцией, подходящей для температур в щите (до +70 C).
• Обязательно помечайте провода, идущие от этого контакта - они несут информацию о состоянии, а не питание.
• При замене выключателя - новый контакт ВК/СК1/СК2-OptiMat D-ОМ4-РЕГ всегда устанавливается вместе с новым автоматом, так как старый контакт не снимается и не переустанавливается.
• Не используйте этот контакт в цепях переменного тока выше 230 В - его изоляция не рассчитана на высокие напряжения.
