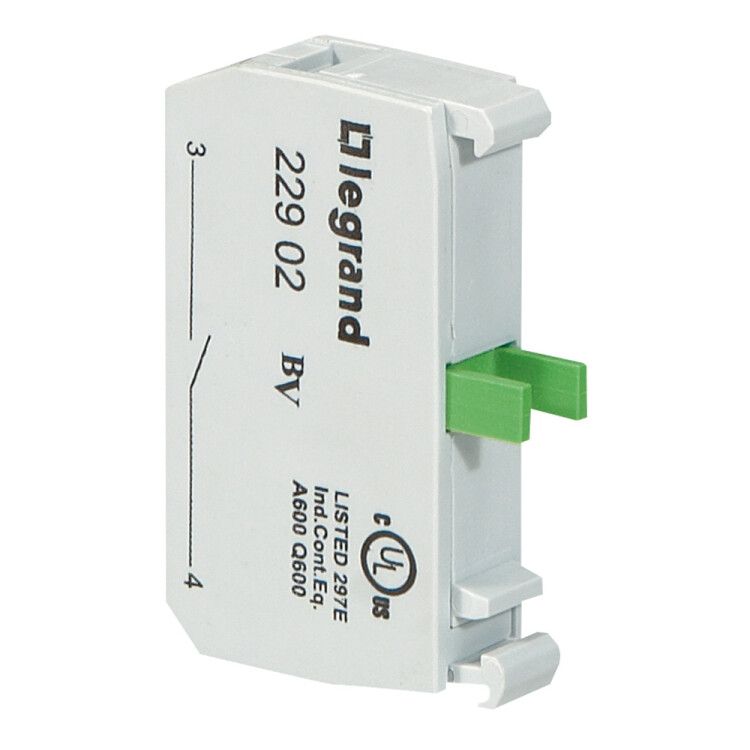

Контактный блок для головок - Osmoz комплектации под винт НО | 022902 Legrand

Блок контактный нормально открытый (НО) для головок под винт от Legrand, артикулы 22902 и 022902, предназначен для коммутации слаботочных цепей в распределительных устройствах. Простая конструкция и надёжное винтовое подключение делают его удобным решением для монтажа в шкафах и на DIN-рейках.

Назначение и область применения

Этот блок используется для создания размыкающего контакта в цепях управления, сигнализации или автоматизации. Подходит для подключения кнопок, датчиков, реле малой мощности. Часто применяется в системах управления оборудованием: станках, конвейерах, системах вентиляции, где требуется физическое разрывание цепи при отключении.

Технические характеристики

• Количество нормально открытых (НО) контактов: 1
• Номинальный рабочий ток: 3 А
• Тип подключения: винтовые зажимы
• Способ монтажа: установка сверху с интегрированным креплением
• Исполнение: внешнее / встроенное - совместим с корпусами и DIN-рейками
• Цвет: белый
• Переключающие контакты: отсутствуют - только размыкающий контакт NO

Совместимость и монтаж

Блок контактный нормально открытый (НО) для головок под винт устанавливается на DIN-рейку стандартной ширины 35 мм. Монтаж осуществляется сверху - устройство защёлкивается в направляющие, после чего провода затягиваются винтовыми клеммами. Для работы требует свободного доступа к верхней части корпуса. Совместим с другими элементами серии Osmoz от Legrand, включая модульные реле и клеммники.

Безопасность и стандарты

Произведён в соответствии с международными требованиями к электрооборудованию низкого напряжения. Рабочий ток до 3 А соответствует классу безопасности для слаботочных цепей. Не предназначен для подключения силовых нагрузок выше указанного значения.

Преимущества

• Устойчивое винтовое соединение - минимизирует риск ослабления контакта при вибрации
• Интегрированная система крепления позволяет быстро заменить или добавить блок без дополнительных крепёжных деталей
• Белый цвет обеспечивает хорошую видимость и легко сочетается с другими компонентами серии Osmoz
• Одиночный контакт NO - идеален для базовых схем управления без избыточных функций

Ограничения применения

• Не предназначена для коммутации переменного тока выше 3 А или постоянного тока более 30 В
• Не имеет защиты от перегрузок - необходимо использовать внешние предохранители или автоматы
• Не рекомендуется для использования во взрывоопасных средах или местах с высокой влажностью без дополнительной герметизации
• Отсутствие переключающих контактов (NO+NC) ограничивает применение в схемах, требующих двойного состояния

Примеры использования

• Разрыв цепи питания датчика движения при активации аварийной остановки
• Подключение кнопки “Стоп” в панели управления станком
• Формирование сигнала “Готово” в системе автоматической сборки
• Интерфейс между PLC и механическими выключателями

Практические советы

• При подключении используйте жилы сечением до 2,5 мм2 - оптимально для винтовых клемм
• Затягивайте винты равномерно, без усилия - переусилие повредит пластиковые контакты
• Проверьте соответствие посадочного места на DIN-рейке перед установкой - блок не требует адаптеров
• Для многократных операций в условиях вибрации рекомендуется проверять затяжку через 3–6 месяцев
• Артикулы 22902 и 022902 - одинаковый продукт; различие лишь в формате номера, используемом в разных каталогах Legrand
