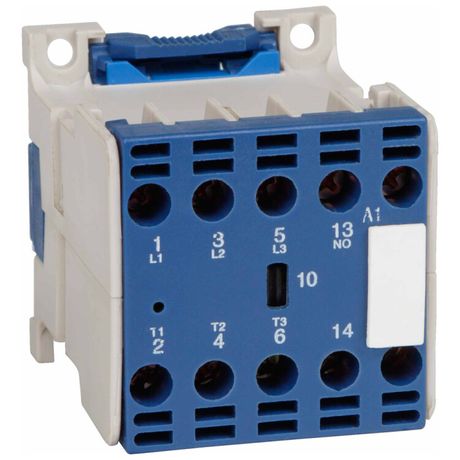

Мини-контактор ПМЛ-М1161 УХЛ4 Б 6А кат. 220В AC КЭАЗ 256610

Контактор ПМЛ-М1161-6А-220AC-УХЛ4-Б - это трёхполюсный электромагнитный контактатор от КЭАЗ, предназначен для дистанционного включения и выключения трёхфазных двигателей на напряжение 220 В. Он сочетает надёжную механическую коммутацию с возможностью интеграции в системы автоматизации через монтажную плату.

Назначение и область применения

Контактор ПМЛ-М1161-6А-220AC-УХЛ4-Б используется для удалённого запуска, остановки и управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Подходит для стационарных установок в промышленном оборудовании: насосах, компрессорах, конвейерах, вентиляторах и других устройствах с электроприводом. Может работать в составе систем с тепловыми реле РТЛ для защиты от перегрузок и обрыва фазы.

Технические характеристики

• Тип тока: Переменный (AC), частота 50–60 Гц
• Напряжение катушки: 220 В - питание управляющей цепи
• Номинальный ток: 6 А - максимальный допустимый ток через силовые контакты
• Число полюсов: 3 - три пары силовых контактов для коммутации всех трёх фаз
• Количество контактов: 3 нормально замкнутых (НО) + 3 нормально открытых (НЗ); дополнительно 1 НЗ вспомогательный контакт
• Рабочая мощность двигателя: до 2,2 кВт - рекомендованная нагрузка для долговечной работы
• Подключение: винтовые зажимы - удобны для многожильных проводов
• Способ монтажа: на монтажную плату - требует установки на печатную плату или специальную базу
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен
• Исполнение: нереверсивное - нельзя использовать для изменения направления вращения двигателя без внешнего переключения
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, в условиях повышенной влажности

Совместимость и монтаж

Контактор ПМЛ-М1161-6А-220AC-УХЛ4-Б проектировался для установки на монтажную плату. Для правильного монтажа требуется соответствующий крепёжный элемент или DIN-рейка с адаптером. Не используйте его для поверхностного монтажа без основания - риск повреждения корпуса и плохого теплоотвода. Винтовые зажимы позволяют подключить медные жилы сечением до 2,5 мм2. Обязательно проверьте соответствие напряжения катушки (220 В AC) источникам управления - неверное питание вызывает отказ или выход из строя.

Безопасность и стандарты

Произведён согласно требованиям ГОСТ Р МЭК 60947-4-1. Соответствует классу безопасности II. Применение в сетях до 660 В переменного тока безопасно при соблюдении условий эксплуатации. Отсутствуют функции аварийного отключения - необходимо использовать внешние средства защиты (например, термореле РТЛ).

Преимущества

• Высокая механическая прочность корпуса благодаря металлической раме и качественной сборке завода КЭАЗ
• Готовый набор контактов: 3 НЗ + 3 НО + 1 НЗ - позволяет реализовать сложные схемы управления без дополнительных модулей
• Устойчивость к колебаниям напряжения +-10% от номинала 220 В
• Совместимость со всей серией РТЛ - легко интегрируется в существующие системы защиты двигателей
• Цифровая маркировка артикула ПМЛ-М1161-6А-220AC-УХЛ4-Б упрощает заказ и поиск аналогов

Ограничения применения

• Не для взрывоопасных сред - степень защиты IP20 исключает использование вне закрытых помещений
• Не поддерживает реверс - для изменения направления вращения нужна внешняя схема с двумя контактами
• Не работает при постоянном токе - только переменный ток 50/60 Гц
• Не рассчитан на высокие импульсные нагрузки - не применяйте для сварочных машин или устройств с частыми пиками тока
• Требует принудительного охлаждения при работе близко к предельному току 6 А более 8 часов в день

Примеры использования

• Автоматизация воздушного компрессора на предприятии - включение по сигналу PLC, остановка по давлению
• Управление насосом воды в системе водообеспечения - работа в режиме “запуск-останов” по расписанию
• Конвейерная лента на пищевом производстве - связка с тепловым реле РТЛ для защиты от перегрева
• Вентиляция в цеху - управление несколькими вентиляторами через один контроллер

Практические советы

• Проверяйте плотность затяжки винтов - слишком слабо - окисление; слишком сильно - деформация контакта
• При использовании с реле РТЛ - располагайте их рядом, чтобы минимизировать длину проводов между контактами
• Обеспечьте свободный доступ к контактам для периодической диагностики - особенно важна проверка нагара на НО-контактах
• Не устанавливайте контакт ПМЛ-М1161-6А-220AC-УХЛ4-Б рядом с источниками сильных ЭМИ - может происходить ложное срабатывание
• При замене - всегда отключите питание и убедитесь, что катушка не имеет остаточного напряжения
