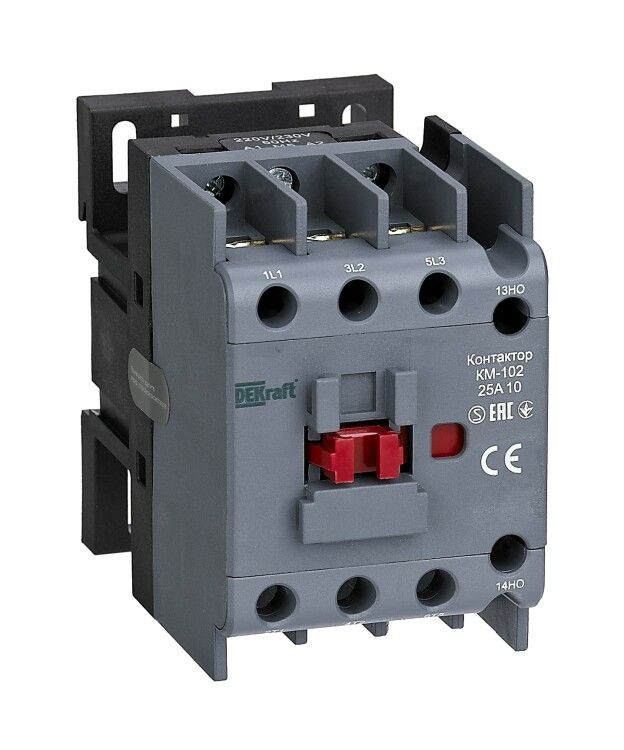

Контактор КМ-102 25А кат. 36В AC 1НЗ AC-3 AC-4 DEKraft 22092DEK APC

Контактор КМ-102 от DEKraft - устройство для дистанционного включения и отключения нагрузок до 25 А в цепях переменного тока. Подходит для управления двигателями, светильниками и конденсаторными батареями. Монтируется на DIN-рейку, питается от 36 В постоянного или переменного тока.

Назначение и область применения

Контактор КМ-102 предназначен для частых операций включения и отключения электрических нагрузок. Применяется в системах автоматизации: запуск и останов асинхронных двигателей, управление освещением, коммутация конденсаторных батарей. Устройство работает в сетях до 690 В переменного тока. Подходит для промышленного оборудования, конвейеров, насосов, вентиляторов и других устройств с высокой цикличностью работы.

Технические характеристики

• Номинальный ток: 25 А
• Напряжение управления: 36 В (переменный или постоянный ток)
• Коммутируемая мощность при AC-3: 11 кВт (при 400 В)
• Коммутируемая мощность при AC-4: 4 кВт (при 400 В)
• Количество контактов: 3 нормально-разомкнутых (НО), 1 нормально-замкнутый (НЗ)
• Тип тока: переменный (AC) / постоянный (DC) - для цепи управления
• Исполнение: нереверсивное
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Подключение силовой цепи: винтовые зажимы

Совместимость и монтаж

Контактор КМ-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать жилы сечением до 4 мм2. Цепь управления подключается к клеммам A1/A2, напряжение 36 В. Устройство совместимо с большинством стандартных реле времени, терморегуляторов и ПЛК, работающих на 36 В. Не требует специальных инструментов для монтажа - фиксируется щелчком на рейке.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 для аппаратов управления. Защита IP20 предотвращает случайное прикосновение к токоведущим элементам, но не обеспечивает герметичность. Для работы в условиях повышенной запылённости или влажности требуется внешняя защитная оболочка или корпус. Не предназначен для установки вне помещений или в местах с риском брызг воды.

Преимущества

• Высокая надёжность коммутации при частых включениях - до 1 млн циклов
• Универсальное питание цепи управления: 36 В AC/DC - гибкость в проектировании
• Чёткая структура контактов: 3 НО + 1 НЗ - удобно для схем с блокировками и сигнализацией
• Физически компактный размер - экономия места на распределительном щите
• Работает с нагрузками до 11 кВт - покрывает большинство задач промышленной автоматики

Ограничения применения

• Не подходит для коммутации постоянного тока в силовой цепи - только переменный
• Защита IP20 не позволяет применять в сырых, пыльных или открытых помещениях без дополнительной защиты
• Нельзя использовать для реверса двигателя - устройство нереверсивное
• Максимальное напряжение силовой цепи - 690 В; превышение недопустимо
• Не рассчитан на работу с импульсными нагрузками (например, светодиодные драйверы) без дополнительной защиты

Примеры использования

• Автоматический пуск асинхронного двигателя вентилятора в HVAC-системе
• Управление группой LED-светильников через PLC с выходом 36 В DC
• Коммутация конденсаторной батареи для повышения коэффициента мощности
• Система аварийного отключения станка по сигналу с датчика давления
• Циклический запуск насоса в системе водоснабжения с использованием таймера

Практические советы

• Проверьте соответствие напряжения управления (36 В) вашему контроллеру - избыток напряжения выведет контактор из строя
• При подключении силовых проводов затягивайте винты усилием 0,5–0,7 Нм - слабый контакт вызовет нагрев, слишком сильный - повредит резьбу
• Для долгой службы используйте контактор только с нагрузкой ниже 80% от номинала (не более 20 А длительно)
• Если используется в среде с пылью - установите контактор внутри закрытого шкафа или добавьте защитную крышку
• При замене старого контактора проверьте тип нагрузки (AC-3 или AC-4); для тяжёлых пусков (конвейеры) выбирайте запас по мощности
