Контактор КМИе-22510 25А 36В/АС3 1НО | KKME21-025-036-10 GENERICA IEK

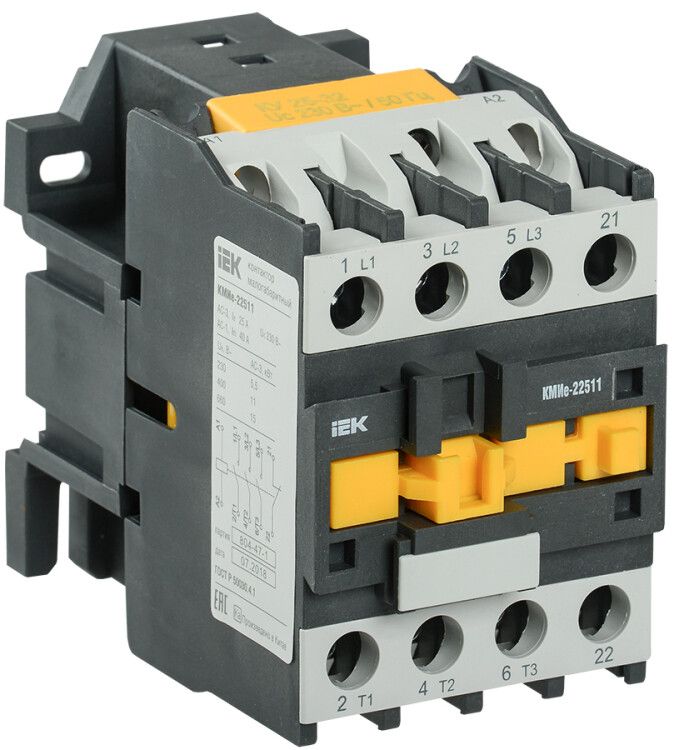

Контактор КМИе-22510 25А 36В/АС3 1НО — миниатюрный электромагнитный аппарат от IEK для дистанционного включения и отключения трёхфазных нагрузок до 25 А, включая двигатели и нагревательные элементы. Артикул kkme21-025-036-10 рассчитан на работу с катушкой 36 В переменного тока и монтируется на плату.

Назначение и область применения

Контактор КМИе-22510 25А 36В/АС3 1НО предназначен для частого включения и выключения трёхфазных нагрузок. Он используется в системах управления электродвигателями с короткозамкнутым ротором (категория AC-3), а также для контроля освещения, нагревателей и других малоиндуктивных устройств (категория AC-1).

• Управление насосами, вентиляторами, тепловыми завесами
• Пуск и остановка станков, кран-балок, конвейеров
• Автоматический ввод резерва (АВР)
• Контроль осветительных и нагревательных цепей

Технические характеристики

• Номинальный ток: 25 А — максимальный постоянный ток, который контакт может проводить без перегрева
• Число силовых полюсов: 3 — три пары контактов для коммутации трёх фаз
• Напряжение катушки управления: 36 В переменного тока — требует именно такого напряжения для срабатывания; не работает от постоянного тока
• Коммутируемая мощность при AC-3, 400 В: 11 кВт — позволяет управлять двигателями до этой мощности
• Тип подключения: винтовой — надёжное соединение через зажимы, не требует пайки
• Способ монтажа: на монтажную плату — крепится прямо на печатную плату, не требует DIN-рейки
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям и от крупных частиц, но не от воды и пыли
• Срок службы: 15 лет — расчётный срок работы при соблюдении условий эксплуатации
• Исполнение: малогабаритное — компактный корпус, экономит место на плате

Совместимость и монтаж

Контактор КМИе-22510 25А 36В/АС3 1МО монтируется исключительно на печатную плату. Для установки нужны отверстия под выводы, совпадающие с геометрией корпуса. Подключение осуществляется через винтовые зажимы — затягивайте их усилием, достаточным для плотного контакта, но без излишнего давления, чтобы не повредить пластик.

Катушка управления питается только от переменного тока 36 В. Применение другого напряжения (например, 24 В или 220 В) вызовет отказ или выход из строя. Убедитесь, что источник питания соответствует указанному значению.

Безопасность и стандарты

Контактор КМИе-22510 25А 36В/АС3 1НО соответствует требованиям ГОСТ Р 50030.4.1-2002 (эквивалент МЭК 60947-4-1:2000). Это гарантирует соответствие нормам безопасности, испытаний на долговечность и электрическую прочность. Серия КМИ прошла сертификацию в России и странах ЕАЭС.

Преимущества

• Высокая надёжность коммутации благодаря качественным материалам контактов
• Малый вес и размер позволяют использовать его в плотно укомплектованных панелях
• Долгий срок службы — до 15 лет при штатных условиях
• Поддерживает частые включения — оптимален для автоматических систем
• Совместим с типовой платформой монтажа для контроллеров и модульных устройств

Ограничения применения

• Не применяется в средах с высокой запылённостью или влажностью — степень защиты IP20 не обеспечивает защиту от пыли и брызг
• Запрещено использование в цепях с высокой индуктивностью (например, трансформаторы, дроссели) — риск возникновения дуги и подгорания контактов
• Не допускается монтаж на горизонтальные поверхности — рекомендовано крепление только на вертикальной плоскости с отклонением до ±30°
• Не подходит для работы при температуре ниже -25°C или выше +60°C — указанные пределы не приведены, но по аналогии с серией КМИ следует считать такими

Примеры использования

• В системе АВР: переключает питание с основного на резервный генератор
• На станке: включает двигатель главного привода после нажатия кнопки “Пуск”
• В тепловой завесе: управляет нагревательными элементами по сигналу термореле
• В системе вентиляции: включает вентилятор при достижении заданной температуры

Практические советы

• Проверьте перед монтажом, что напряжение на катушке точно 36 В переменного тока — даже 10% перенапряжения снижают срок службы
• Используйте антивибрационные прокладки, если контактор установлен на оборудовании с сильной вибрацией
• При замене старого контактора сверьте количество полюсов, ток и тип подключения — КМИе-22510 имеет только один нормально открытый контакт, не заменяет устройства с двумя или более
• Для защиты от скачков напряжения рекомендуется установка RC-цепочки или варистора на входе катушки
• Не используйте этот контактор в качестве механического рубильника — он не предназначен для частых ручных операций
