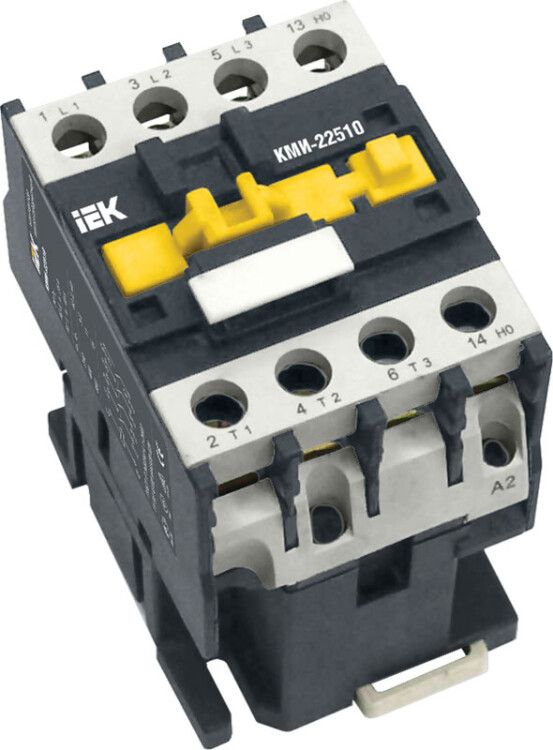

Пускатель магнитный 25А катушка 36В AC 1НО КМИ - KKM21-025-036-10 IEK

Контактор КМИ-22510 25А 36В/АС3 1НО от IEK - компактное устройство для дистанционного включения и отключения трёхфазных нагрузок, предназначенное для работы в системах автоматизации с питанием цепи управления от 36 В переменного тока. Артикул kkm21-025-036-10 соответствует серии КМИ и подходит для управления двигателями, нагревателями и осветительными цепями.

Назначение и область применения

Контактор КМИ-22510 25А 36В/АС3 1НО используется для коммутации трёхфазных нагрузок с током до 25 А. Он применяется для запуска, остановки и защиты электродвигателей (категория применения АС-3), а также для управления цепями освещения, нагревательными элементами и другими малоиндуктивными нагрузками (категория АС-1). Подходит для установки в щитах автоматизации: системы вентиляции, насосных станций, тепловых завес, кран-балок, станков и АВР.

Технические характеристики

• Номинальный ток: 25 А при AC-3 (электродвигатели) и AC-1 (нагрузки)
• Напряжение питания катушки: 36 В переменного тока
• Число силовых полюсов: 3 - все замыкающие, без размыкающих
• Количество вспомогательных контактов: 1 нормально открытый (1НО)
• Мощность потребления катушки: 3,5 Вт
• Номинальная мощность двигателя: 12,5 кВт
• Тип тока: переменный
• Исполнение: нереверсивное - не поддерживает переключение направления вращения
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью
• Диапазон температур: от -25 C до +50 C
• Срок службы: 15 лет (при соблюдении условий эксплуатации)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Подключение проводов: винтовые зажимы, максимальное сечение - 6 мм2

Совместимость и монтаж

Контактор КМИ-22510 25А 36В/АС3 1НО совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используйте медные однопроволочные или многожильные кабели сечением до 6 мм2. Зажимы затягиваются отверткой - рекомендуется проверить надёжность после первого включения. Монтаж допускается на вертикальную поверхность с отклонением до +-30° от горизонтали. Не устанавливайте контактный аппарат в местах с постоянной вибрацией выше 0,5g.

Безопасность и стандарты

Контактор КМИ-22510 соответствует ГОСТ Р 50030.4.1 - требованиям к низковольтным коммутационным аппаратам. Сертифицирован для применения в промышленных электроустановках. Отсутствие степени защиты выше IP20 требует установки внутри закрытых шкафов. Не используйте в средах с высокой концентрацией пыли, агрессивных газов или капельной влаги.

Преимущества

• Низкая мощность катушки (3,5 Вт) снижает нагрузку на источник управления - удобно для PLC и слаботочных систем
• Компактные габариты позволяют экономить место в распределительных щитах
• Одна группа вспомогательных контактов обеспечивает сигнализацию состояния (включено/выключено)
• Высокая механическая износостойкость - срок службы 15 лет при регулярном использовании
• Совместимость с продуктами IEK серии КМИ - легко заменить аналогичные модели

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют парные НЗ/НО контакты
• IP20 исключает использование вне герметичных корпусов - нельзя устанавливать на улице или в сырых помещениях без защиты
• Напряжение катушки 36 В - требует наличия понижающего трансформатора или импульсного блока питания; не работает от 220 В без преобразования
• Максимальное сечение кабеля 6 мм2 - не позволяет подключать крупные жилы (например, 10 мм2); требуется переходник или ответвление
• Не предназначен для частого включения более 600 раз в час - риск перегрева катушки

Примеры использования

• Управление трехфазным насосом в системе водоснабжения через сигнал от термореле
• Включение тепловой завесы в торговом центре по расписанию с контроллером
• Автоматический запуск вентилятора в цеху при превышении температуры
• Коммутирование светильников в производственной зоне через кнопочный пост
• Схема АВР: переключение нагрузки с основного на резервный источник

Практические советы

• Выбирая КМИ-22510 25А 36В/АС3 1НО, убедитесь, что ваша система управления выдаёт именно 36 В переменного тока - постоянный ток не сработает
• Для долгой жизни устройства не допускайте перегрузок - ток нагрузки не должен превышать 80% от номинала (не более 20 А длительно)
• Проверьте соответствие сечения кабеля - слишком тонкий провод вызывает перегрев, слишком толстый - не войдёт в зажим
• При сборке щита оставьте минимум 10 мм свободного пространства вокруг контактора для теплоотвода
• Если нужен реверс - выбирайте другую модель серии КМИ с двумя группами контактов и двойным контактором
• При замене старого контактора - сравните тип подключения и расположение клемм: у КМИ-22510 они расположены спереди, что упрощает обслуживание
