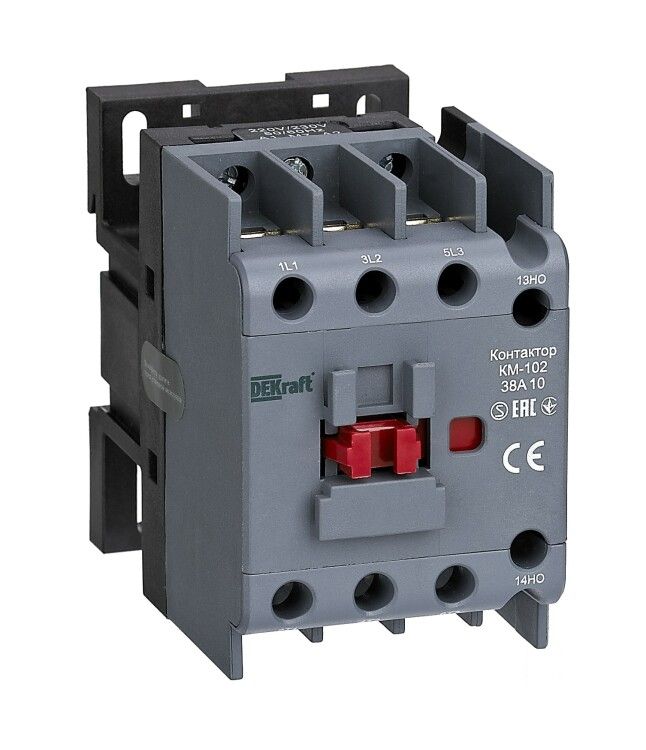

Контактор КМ-102 38А кат. 110В AC 1НО AC-3 AC-4 DEKraft 22311DEK APC

Контактор КМ-102 от DEKraft - устройство для дистанционного включения и выключения нагрузки переменного тока, рассчитанное на работу с двигателями, светильниками и конденсаторными батареями. Монтаж на DIN-рейку, управление напряжением 110 В переменного тока, один нормально открытый контакт - всё это делает КМ-102 удобным решением для автоматизации промышленного оборудования.

Назначение и область применения

Контактор КМ-102 предназначен для частых операций включения и отключения электрических нагрузок. Подходит для управления асинхронными двигателями, осветительными системами и компенсирующими конденсаторными батареями в сетях до 690 В переменного тока. Применяется в пультах управления, щитах автоматики, станках и конвейерах, где требуется надёжная коммутация силовых цепей.

Технические характеристики

• Номинальный ток: 38 А
• Напряжение управления: 110 В переменного тока (AC)
• Коммутируемая мощность по классу AC-3: 18,5 кВт (для асинхронных двигателей)
• Коммутируемая мощность по классу AC-4: 5,5 кВт (для частых пусков и реверсов двигателей)
• Количество контактов: 1 нормально открытый (НО), 0 нормально замкнутых (НЗ)
• Тип тока управления: переменный (AC), совместим также с постоянным (DC)
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен
• Способ монтажа: установка на стандартную DIN-рейку шириной 35 мм
• Подключение силовых контактов: винтовые зажимы

Совместимость и монтаж

Контактор КМ-102 устанавливается на DIN-рейку без дополнительных креплений - достаточно защёлкнуть его на рейке. Для подключения силовых проводов используются винтовые зажимы - затягивать следует усилием, достаточным для плотного контакта, но без избыточного давления, чтобы не повредить корпус. Управляющая катушка работает только при напряжении 110 В переменного тока; использование другого напряжения приведёт к выходу устройства из строя. Подключение дополнительных контактов невозможно - имеется только один НО контакт.

Безопасность и стандарты

Защита IP20 предотвращает доступ к токоведущим элементам при обычном обращении, но не обеспечивает защиту от пыли или влаги - устройство нельзя использовать во влажных или запылённых средах без внешней защиты. Соответствует требованиям к контактным аппаратам для промышленной автоматики, однако сертификация по ГОСТ или IEC в описании не указана - рекомендуется проверять документацию производителя перед применением в регулируемых объектах.

Преимущества

• Устойчивая работа при высоких токах - 38 А позволяет управлять двигателями до 18,5 кВт
• Простая установка на DIN-рейку - экономит время при сборке шкафов
• Чёткая коммутация благодаря качественным контактам - снижает риск сваривания и нагрева
• Работает как от переменного, так и от постоянного тока управления - гибкость в проектировании цепей

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют парные контакты для изменения направления
• IP20 - нельзя использовать вне закрытых шкафов, особенно в условиях повышенной влажности, пыли или агрессивной среды
• Только один дополнительный контакт - недостаточно для сложных схем управления без внешних модулей
• Нельзя использовать с напряжением управления выше или ниже 110 В - возможен отказ или повреждение катушки

Примеры использования

• Управление насосом 15 кВт в системе водоснабжения через пульт управления
• Включение группы LED-светильников в производственном помещении
• Коммутация конденсаторной батареи для коррекции коэффициента мощности
• Автоматическое отключение оборудования при аварийной ситуации по сигналу от контроллера

Практические советы

• Проверьте соответствие напряжения сети управления - 110 В переменного тока - перед подключением. Использование 220 В вызовет немедленный выход катушки из строя.
• При монтаже используйте жилы сечением, соответствующим току 38 А - минимум 6–10 мм2 в зависимости от материала провода.
• Если нужна дополнительная защита от пыли - установите контактор внутри закрытого шкафа с уровнем защиты IP54 или выше.
• Для частых пусков (более 60 раз в час) следите за температурой контактора - при длительной работе в режиме AC-4 возможен перегрев.
• Обязательно используйте защиту от перегрузки (тепловое реле) и короткого замыкания (автоматический выключатель) - сам контактор не выполняет функции защиты.
