Контактор модульный 38А 220В/230В АС3 АС4 1НО КМ-102 | 22313DEK DEKraft APC

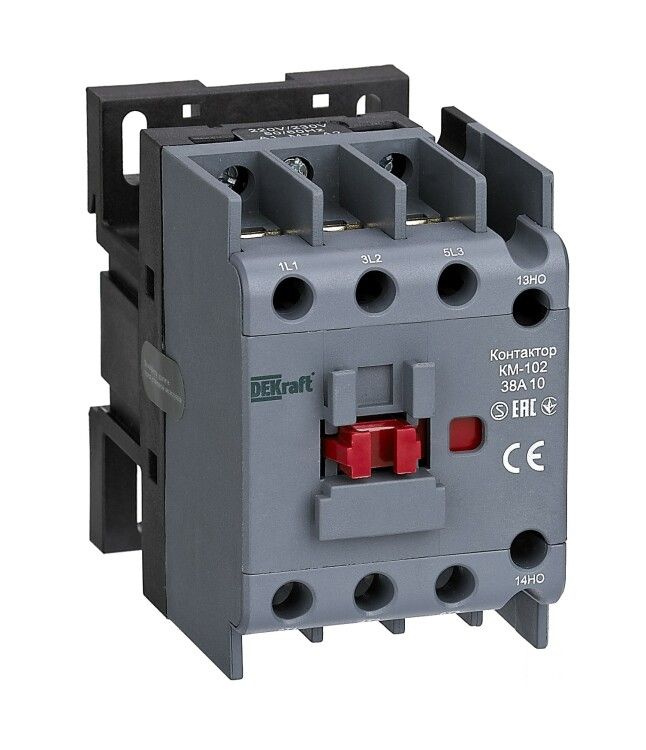

Контактор модульный КМ-102 38А 220В/230В АС3 АС4 1НО от DEKraft предназначен для частого включения и отключения электродвигателей, светильников и конденсаторных батарей в бытовых и промышленных системах. Устройство устанавливается на DIN-рейку, имеет винтовые зажимы и работает с переменным током 220–230 В.

Назначение и область применения

Контактор модульный КМ-102 38А 220В/230В АС3 АС4 1НО используется для дистанционного управления нагрузками, требующими частой коммутации. Подходит для запуска и останова асинхронных двигателей мощностью до 18,5 кВт, включения осветительных цепей и переключения конденсаторных батарей. Применяется в панелях автоматики, станках, насосах, вентиляции и других системах с переменным током до 690 В.

Технические характеристики

• Номинальный ток: 38 А (при AC-3 и AC-4)
• Напряжение катушки управления: 220 В переменного тока (AC), совместим с DC
• Количество главных контактов: 3 замыкающих (3P)
• Количество вспомогательных контактов: 1 нормально открытый (1 НО)
• Коммутируемая мощность: 18,5 кВт при 400 В (AC-3)
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Подключение силовой цепи: винтовые зажимы
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям, но не от пыли и воды
• Исполнение: нереверсивное — управление одним направлением работы

Совместимость и монтаж

Контактор КМ-102 38А 220В/230В АС3 АС4 1НО монтируется на стандартную DIN-рейку, что позволяет легко интегрировать его в распределительные щиты. Для подключения силовых проводов используются винтовые зажимы — затягивать необходимо с усилием, соответствующим рекомендациям производителя, чтобы избежать перегрева. Управляющая катушка рассчитана на 220 В переменного тока; при использовании постоянного тока проверьте соответствие спецификаций. Вспомогательный контакт 1НО можно использовать для сигнализации состояния или блокировки других устройств.

Безопасность и стандарты

Контактор КМ-102 38А 220В/230В АС3 АС4 1НО соответствует требованиям к коммутационной надёжности для класса AC-3 (пуск и останов асинхронных двигателей) и AC-4 (частые пуски, реверсы, торможение). Степень защиты IP20 обеспечивает безопасность от случайного прикосновения к токоведущим элементам внутри корпуса, однако не защищает от внешней среды — не применяйте в сырых, пыльных или наружных условиях без дополнительной защиты.

Преимущества

• Универсальное применение: подходит как для слабых, так и для мощных нагрузок (до 18,5 кВт)
• Простота монтажа: стандартная DIN-рейка и винтовые зажимы позволяют быстро собрать схему
• Наличие вспомогательного контакта: удобно для создания логических цепей и индикации
• Совместимость с AC и DC: гибкость в выборе управляющего напряжения
• Высокая механическая долговечность: рассчитан на многократные операции включения/выключения

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах — степень защиты IP20 недостаточна
• Не поддерживает реверс двигателя — требуется два контактора для изменения направления вращения
• Запрещено превышать номинальный ток 38 А — возможен выход из строя или возгорание
• Не используйте с постоянным током выше указанных значений — убедитесь в совместимости катушки
• Не монтируйте рядом с источниками тепла — температурный режим должен соответствовать условиям эксплуатации

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Управление вентиляторами в HVAC-системах
• Коммутация конденсаторных батарей для компенсации реактивной мощности
• Включение светильников в промышленном помещении через PLC
• Управление конвейером в логистическом комплексе

Практические советы

• При подборе контактора убедитесь, что номинальный ток нагрузки не превышает 38 А — особенно при частых пусках
• Для защиты от скачков напряжения рекомендуется установить RC-цепь или варистор на входе катушки
• Проверяйте плотность затяжки винтов — слабый контакт вызывает нагрев, слишком сильный — повреждает жилу
• Если нужна защита от пыли и влаги — поместите весь контактор КМ-102 38А 220В/230В АС3 АС4 1НО в герметичный шкаф
• При замене старого контактора сверьте тип контактов — наличие одного НО важно для правильной работы схемы
