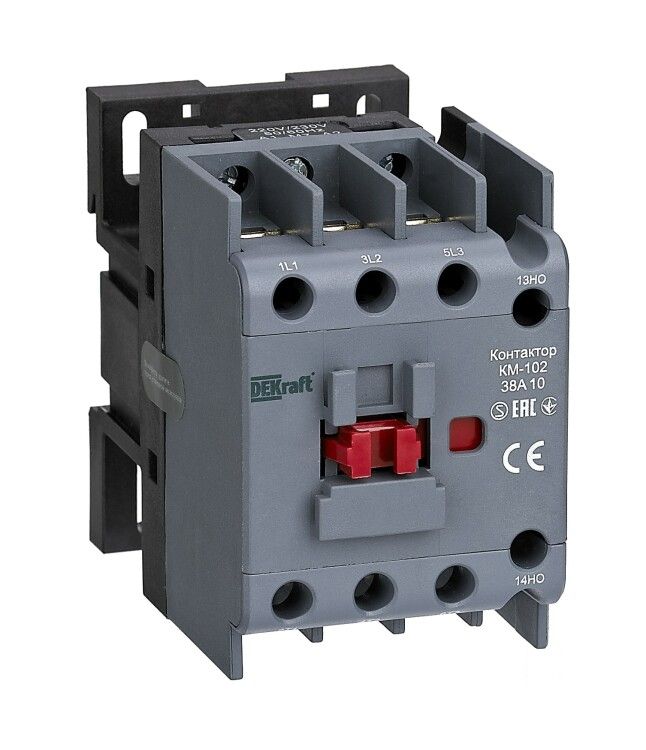

Контактор КМ-102 38А кат. 380В/400В AC 1НЗ AC-3 AC-4 DEKraft 22316DEK APC

Контактор КМ-102 от DEKraft - устройство для дистанционного включения и выключения нагрузки переменного тока, рассчитанное на работу с двигателями, светильниками и конденсаторными батареями. Монтаж на DIN-рейку, управление от сети 380–400 В, три нормально открытых и один нормально замкнутый контакт делают его удобным решением для автоматических систем в промышленной и энергетической сфере.

Назначение и область применения

Контактор КМ-102 предназначен для частого включения и отключения электрических цепей переменного тока. Подходит для управления асинхронными двигателями мощностью до 18,5 кВт (класс AC-3), а также для коммутации осветительных сетей и конденсаторных батарей. Может использоваться в системах автоматизации, на станках, конвейерах, насосных и вентиляционных установках.

Технические характеристики

• Номинальный ток: 38 А (переменный ток)
• Напряжение питания цепи управления: 380–400 В переменного тока
• Коммутируемая мощность AC-3: 18,5 кВт
• Коммутируемая мощность AC-4: 5,5 кВт (частые пуски с перегрузкой)
• Количество контактов: 3 нормально открытых (НО), 1 нормально замкнутый (НЗ)
• Тип тока: переменный (AC), совместим с постоянным (DC) для цепи управления
• Исполнение: нереверсивное - не позволяет менять направление вращения двигателя
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ подключения силовых контактов: винтовые зажимы
• Способ монтажа: на стандартную DIN-рейку шириной 35 мм

Совместимость и монтаж

Контактор КМ-102 устанавливается на DIN-рейку без дополнительных креплений - достаточно защёлкнуть его в фиксаторе. Для подключения силовых проводов используются винтовые зажимы - затягивать следует усилием, соответствующим рекомендациям производителя, чтобы избежать перегрева. Управляющая катушка работает только от переменного тока 380–400 В; использование другого напряжения повредит устройство. Дополнительные контакты (1НЗ+3НО) доступны для сигнализации или блокировки других элементов схемы.

Безопасность и стандарты

Контактор КМ-102 соответствует требованиям международных стандартов IEC 60947-4-1 для контакторов средней мощности. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает герметичность - не применяйте в условиях повышенной запылённости или влажности без внешнего корпуса. Производитель DEKraft гарантирует соответствие серийному качеству изделий серии КМ-102.

Преимущества

• Устойчивость к высоким коммутационным нагрузкам - надёжно работает при частых пусках двигателей
• Чёткая классификация контактов: 3НО + 1НЗ - легко адаптируется под типовые схемы управления
• Простой монтаж на DIN-рейку - экономит время при сборке щитов
• Поддержка как переменного, так и постоянного тока в цепи управления - гибкость в проектировании
• Высокая механическая долговечность - рассчитан на многократные операции включения/выключения

Ограничения применения

• Не предназначен для работы в условиях высокой влажности, пыли или агрессивной среды - степень защиты IP20 недостаточна
• Работает только при напряжении управления 380–400 В - нельзя использовать с 220 В или DC 24 В без преобразователя
• Нереверсивное исполнение - не подходит для систем, требующих изменения направления вращения двигателя
• Не имеет встроенной тепловой защиты - требуется внешний термореле при работе с двигателями
• Не рекомендуется для коммутации светодиодных нагрузок с высокими импульсными токами - возможна сварка контактов

Примеры использования

• Управление асинхронным двигателем 15 кВт на конвейере - включение через кнопочный пункт, сигнал о состоянии через НЗ контакт
• Автоматическое включение группы светильников в цеху после начала рабочего дня
• Подключение конденсаторной батареи для компенсации реактивной мощности в распределительном щите
• Логика безопасности: НЗ контакт используется для отключения системы при аварии (например, при срабатывании датчика температуры)

Практические советы

• Проверьте напряжение управления перед подключением - неверное напряжение приведёт к выходу катушки из строя
• При подключении силовых проводов используйте жилы подходящего сечения - для 38 А оптимально 6–10 мм2
• Если контактор установлен в шкафу с высокой температурой - обеспечьте принудительное охлаждение или выберите модель с более высоким классом защиты
• Для длительной службы регулярно проверяйте состояние винтовых зажимов - ослабление вызывает нагрев и отказ
• Контактор КМ-102 от DEKraft совместим с большинством стандартных DIN-корпусов - убедитесь, что есть свободное место рядом для теплоотвода
