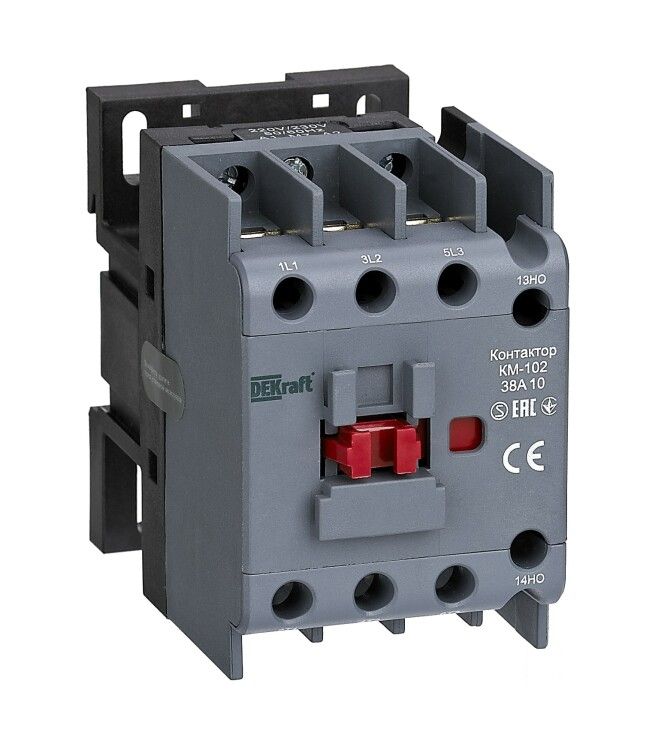

Контактор КМ-102 38А кат. 48В AC 1НЗ AC-3 AC-4 DEKraft 22310DEK APC

Контактор 38А 48В АС3 АС4 1НО/1НЗ КМ-102 от DEKraft - устройство для дистанционного включения и отключения нагрузок до 38 А в цепях переменного тока. Подходит для управления двигателями, светильниками и конденсаторными батареями. Монтируется на DIN-рейку, питается от сети 48 В постоянного или переменного тока.

Назначение и область применения

Контактор 38А 48В АС3 АС4 1НО/1НЗ КМ-102 используется для частого включения и выключения электрических нагрузок. Применяется в системах автоматизации: запуск и останов асинхронных двигателей, управление освещением, коммутация конденсаторных батарей. Устройство рассчитано на работу в сетях до 690 В переменного тока. Подходит для промышленного оборудования, конвейеров, насосов, вентиляторов.

Технические характеристики

• Номинальный ток: 38 А
• Напряжение управления: 48 В (переменный или постоянный ток)
• Коммутируемая мощность по классу AC-3: 18,5 кВт (пуск и работа асинхронных двигателей)
• Коммутируемая мощность по классу AC-4: 5,5 кВт (частые пуски, реверсы, торможение двигателей)
• Количество главных контактов: 3 (3P)
• Количество вспомогательных контактов: 1 нормально замкнутый (1НЗ)
• Тип тока: переменный/постоянный (AC/DC)
• Исполнение: нереверсивное
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Способ подключения силовой цепи: винтовые зажимы
• Способ монтажа: на DIN-рейку (стандарт 35 мм)

Совместимость и монтаж

Контактор 38А 48В АС3 АС4 1НО/1НЗ КМ-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые зажимы - затягивать необходимо с усилием, соответствующим рекомендациям производителя, чтобы избежать перегрева. Управляющая катушка работает от 48 В AC/DC - важно проверить соответствие напряжения источника управления. Вспомогательный контакт 1НЗ можно использовать для сигнализации состояния (например, “двигатель выключен”) или в цепях блокировки.

Безопасность и стандарты

Устройство соответствует требованиям к контактным аппаратам для промышленного использования. Степень защиты IP20 предотвращает доступ к токоведущим частям при обычном обращении, но не защищает от пыли и влаги - не применяйте в сырых или пыльных средах без дополнительной защиты. Производитель указывает наличие опциональных защитных крышек, которые повышают безопасность при обслуживании.

Преимущества

• Работает от 48 В - безопасное напряжение управления, снижающее риск поражения током
• Высокая коммутационная способность: 18,5 кВт по AC-3 позволяет управлять двигателями до 15 кВт
• Гибкий тип управления: совместим с AC и DC, что расширяет возможности интеграции в системы автоматики
• Чёткая структура контактов: 3 основных + 1 вспомогательный НЗ - удобно для схем управления и контроля
• Простой монтаж на DIN-рейку - совместим с большинством шкафов управления

Ограничения применения

• Не предназначен для работы в условиях высокой влажности, пыли или агрессивной среды - степень защиты IP20 недостаточна
• Нельзя применять для реверсивных схем - контактор нереверсивный
• Не рассчитан на частые пуски свыше 5,5 кВт (класс AC-4) - при превышении возможен быстрый износ контактов
• Отсутствуют встроенные тепловые защиты - требуется внешняя защита двигателя (тепловое реле, автомат)
• Подключение силовых проводов требует точного соблюдения момента затяжки - слабый контакт вызывает нагрев, слишком сильный - повреждает зажим

Примеры использования

• Управление трехфазным асинхронным двигателем 15 кВт на конвейере - через кнопочные посты и PLC
• Включение группы LED-светильников в цехе по сигналу от датчика движения
• Коммутация батареи конденсаторов для компенсации реактивной мощности в распределительном щите
• Автоматическое отключение насоса при аварийной ситуации - сигнал от датчика давления активирует 1НЗ контакт

Практические советы

• Выбирая контактор 38А 48В АС3 АС4 1НО/1НЗ КМ-102, убедитесь, что ваш двигатель не превышает 18,5 кВт при рабочем режиме (AC-3)
• Для длительной службы используйте защитные крышки - они предотвращают окисление контактов и случайные прикосновения
• Проверьте полярность при использовании 48 В постоянного тока - хотя контактор совместим с обоими типами, неверная полярность может влиять на срок службы катушки
• При сборке схемы учтите, что один вспомогательный контакт - только НЗ; если нужен НО - потребуется другой модуль или дополнительный контактор
• Не забудьте про термическую защиту двигателя - этот контактор не имеет встроенного теплового реле
• При замене старого контактора - сравните габариты и расположение клемм, чтобы не переделывать проводку
