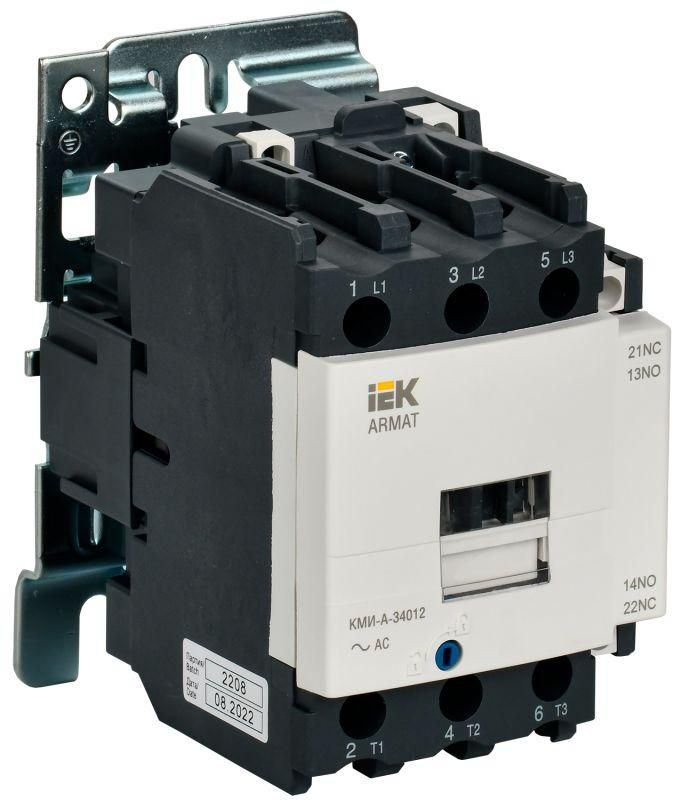

Контактор КМИ-А-34012 LC1D 40А кат. 48В AC 1НО+1НЗ AC-3 IEK AR-ACC-31-040-048-11

Контактор КМИ-А-34012 LC1D 40А 48В/АС3 1 нормально открытый/1 нормально закрытый - это трёхполюсный электромагнитный контактатор от IEK, рассчитанный на управление нагрузками до 40 А в сетях постоянного и переменного тока. Он предназначен для частых включений и отключений двигателей, нагревателей и другого оборудования, работает от управляющего сигнала 48 В AC и монтируется на DIN-рейку.

Назначение и область применения

Контактор КМИ-А-34012 LC1D 40А 48В/АС3 1 нормально открытый/1 нормально закрытый используется для удалённого управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Подходит для запуска и остановки оборудования в следующих системах:

• Насосы и вентиляторы
• Обогревательные печи и термические установки
• Кран-балки и конвейеры
• Системы автоматического ввода резерва (АВР)
• Осветительные сети с высокой коммутационной нагрузкой

Управление осуществляется через слаботочную цепь 48 В AC - это позволяет использовать его совместно с PLC, реле времени, датчиками и другими устройствами автоматизации.

Технические характеристики

• Номинальное напряжение питания катушки: 48 В переменного тока (AC)
• Номинальный ток главных контактов: 40 А
• Число полюсов: 3 (трёхфазное исполнение)
• Коммутируемая мощность: 18,5 кВт (при AC-3, 400 В)
• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - для сигналов управления и обратной связи
• Род тока: Переменный (AC)
• Исполнение: Нереверсивное - нельзя переключить направление вращения двигателя
• Способ монтажа: На DIN-рейку или монтажную плату
• Подключение силовых проводов: Винтовые зажимы
• Срок службы: До 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Контактор КМИ-А-34012 LC1D 40А 48В/АС3 1 нормально открытый/1 нормально закрытый совместим с любыми DIN-рейками типа TS35/7,5 и TS35/15. Устанавливается легко - защёлкивается одним движением. Для подключения силовых проводов используйте жилы сечением до 16 мм2. Управляющая катушка требует точного соблюдения напряжения 48 В AC - при завышении возможен выход из строя, при занижении - недостаточное замыкание контактов.

Контакты управления (НО и НЗ) можно подключать к контроллерам, кнопкам, датчикам уровня, температуре или таймерам. Они выдерживают ток до 5 А при 250 В AC - подходят для большинства задач автоматизации.

Безопасность и стандарты

Контактор КМИ-А-34012 LC1D 40А 48В/АС3 1 нормально открытый/1 нормально закрытый сертифицирован согласно ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Соответствует требованиям безопасности для промышленного оборудования, имеет класс защиты IP20 - не защищён от брызг воды и пыли, поэтому применяется внутри щитов и корпусов.

Преимущества

• Высокая надёжность механических компонентов - срок службы до 15 лет
• Стандартный форм-фактор, совместимый с широким спектром шкафов и модульных решений IEK
• Явное разделение силовых и вспомогательных контактов - удобство диагностики и обслуживания
• Низкий уровень шума при работе благодаря качественной демпферной системе
• Готов к применению в условиях повышенной вибрации - подходит для промышленных площадок

Ограничения применения

• Не постоянного тока - катушка и контакты работают только с переменным током 48 В AC
• Нельзя использовать для реверса двигателя - требуется два отдельных контактора
• Защита IP20 исключает использование вне герметичных шкафов - опасность попадания пыли, влаги, металлической стружки
• Не рекомендован для частых включений более 1200 раз в час - риск перегрева и быстрого износа контактов
• Не поддерживает функции тепловой защиты - необходимо внешнее реле перегрузки (например, LR2-D)

Примеры использования

• Автоматический запуск насоса в системе водоснабжения по сигналу от датчика давления
• Включение воздушного теплообменника в системе вентиляции после достижения заданной температуры
• Управление питанием конвейера в линии производства через PLC
• Переключение основного и резервного источника питания в системе АВР
• Удалённое отключение светодиодного освещения в цеху по расписанию

Практические советы

• Выбирая КМИ-А-34012 LC1D 40А 48В/АС3 1 нормально открытый/1 нормально закрытый, проверьте соответствие напряжения вашей системы управления - 48 В AC должны точно соответствовать заявленному значению
• Для долгой работы обязательно установите внешний тепловое реле (например, LR2-D) перед контактором - он предохраняет двигатель от перегрузки
• При сборке шкафа обеспечьте свободное пространство вокруг контактора - минимум 5 см с каждой стороны для лучшего охлаждения
• Не затягивайте винтовые зажимы слишком сильно - повредится медная жила; достаточно усилия, чтобы провода не выпали
• Если нужен реверс - используйте пару таких же контакторов с блокировкой взаимного включения
• Артикул ar-acc-31-040-048-11 - это официальный номер детали IEK, сохраняйте его при заказе запчастей
