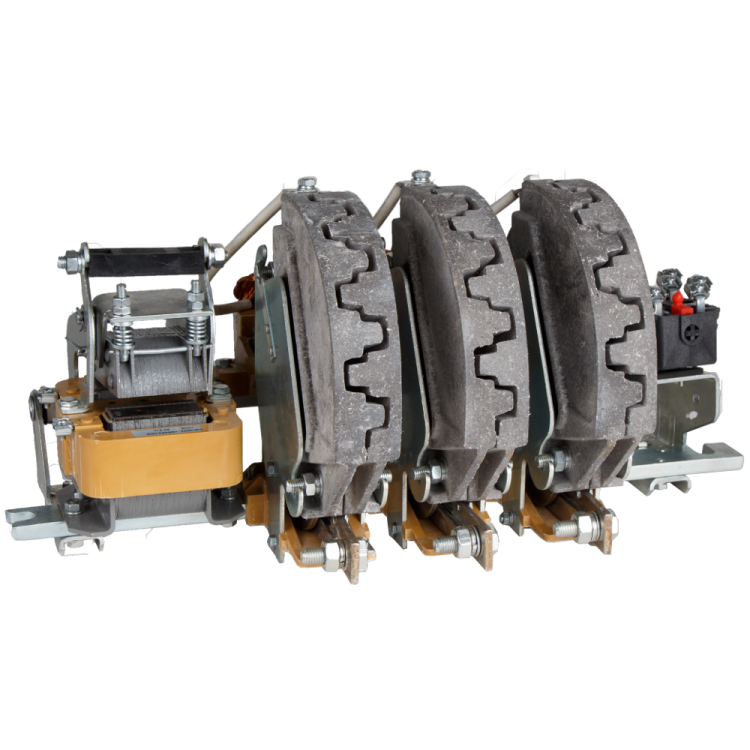

Контактор КТП-6043Б И2 У3 400А кат. 220В DC КЭАЗ 244028

Контактор КТП-6043Б-400А-220DC-И2-У3 от КЭАЗ предназначен для частого включения и отключения нагрузок постоянного тока до 400 А. Применяется в системах автоматизации, где требуется надёжное управление силовой цепью с помощью слабых управляющих сигналов - например, в промышленных станках, конвейерах и зарядных устройствах.

Назначение и область применения

Контактор КТП-6043Б-400А-220DC-И2-У3 используется для коммутации силовых цепей постоянного тока. Его основная задача - безопасно включать и выключать большие токи (до 400 А) с помощью маломощного управляющего сигнала на катушке 220 В постоянного тока. Подходит для работы в системах автоматического управления, где важна долговечность и отказоустойчивость.

Технические характеристики

• Тип: контактный аппарат, нереверсивный
• Род тока: постоянный (DC)
• Напряжение катушки управления: 220 В DC
• Номинальный ток главных контактов: 400 А
• Номинальная мощность: 210 кВт
• Главные контакты: 3 нормально замкнутых (NO), 0 нормально разомкнутых (NC)
• Вспомогательные контакты: 2 NO + 2 NC - используются для сигнализации и блокировок
• Подключение: винтовые зажимы
• Дугогасительная камера: 3 шт. - обеспечивает гашение дуги при отключении высоких токов
• Частота: совместим с сетями 50/60 Гц (для управляющей цепи)
• Способ монтажа: на монтажную плату
• Климатическое исполнение: У3 - работает при температуре от −40 C до +40 C, в условиях умеренного климата
• Степень защиты: IP00 - корпус не защищён от внешних воздействий, требует установки в закрытом щите
• Нормативные документы: ГОСТ Р 50030.4.1, ТУ3426-052-05758109-2010

Совместимость и монтаж

Контактор КТП-6043Б-400А-220DC-И2-У3 монтируется исключительно на монтажную плату - он не имеет крепления на DIN-рейку. Для установки необходима подготовленная печатная плата с соответствующими отверстиями и площадками под выводы. Все соединения выполняются через винтовые зажимы - затяжка должна быть достаточной, чтобы избежать нагрева, но без перегрузки. Обязательно соблюдайте полярность при подключении катушки 220 В DC - неверное подключение повредит устройство.

Безопасность и стандарты

Контактор КТП-6043Б-400А-220DC-И2-У3 соответствует требованиям ГОСТ Р 50030.4.1 и внутренним техническим условиям КЭАЗ. Наличие трёх дугогасительных камер снижает риск возгорания при отключении нагрузки. Однако из-за степени защиты IP00 устройство нельзя использовать вне герметичного корпуса - попадание пыли, влаги или сторонних предметов вызывает пробой или выход из строя.

Преимущества

• Высокая коммутационная способность - 400 А постоянного тока позволяет управлять мощными нагрузками
• Наличие четырёх вспомогательных контактов даёт гибкость для реализации схем блокировки и сигнализации
• Катушка 220 В DC хорошо сочетается с большинством промышленных контроллеров и блоков питания постоянного тока
• Произведён на заводе КЭАЗ - известном производителе с проверенной технологией сборки

Ограничения применения

• Не допускается использование в открытом виде - IP00 требует обязательной установки внутри распределительного щита
• Не подходит для переменного тока - катушка и контакты рассчитаны только на постоянный ток
• Запрещено применение в агрессивных средах (высокая влажность, химические пары, взрывоопасные зоны)
• Отсутствие DIN-крепления делает невозможным быстрый монтаж на стандартные рейки
• Не рекомендован для частых включений более 1200 раз в час - возможен преждевременный износ контактов

Примеры использования

• Управление двигателями постоянного тока на конвейерных линиях
• Переключение батарейных массивов в системах бесперебойного питания
• Коммутация сварочных аппаратов с регулируемым током
• Автоматизация зарядных станций для электромобилей
• Системы управления тепловыми элементами в промышленных печах

Практические советы

• При проектировании схемы учтите, что контактор КТП-6043Б-400А-220DC-И2-У3 требует свободного доступа воздуха вокруг корпуса - перегрев сокращает срок службы
• Для увеличения надёжности используйте фильтры помех на входе катушки - особенно при работе рядом с частотниками
• Проверьте соответствие сечения проводов к главным контактам - минимальное сечение для 400 А - 95 мм2 медного провода
• При использовании вспомогательных контактов для блокировок убедитесь, что они не перегружены - максимальный ток через них обычно не выше 5–10 А
• Обязательно запишите номер артикула 244028 при заказе запчастей - модель КТП-6043Б-400А-220DC-И2-У3 имеет специфическую комплектацию
