Контактор КТ-6043 400А 380В 3NO+3NC EKF PROxima | kt6043-380

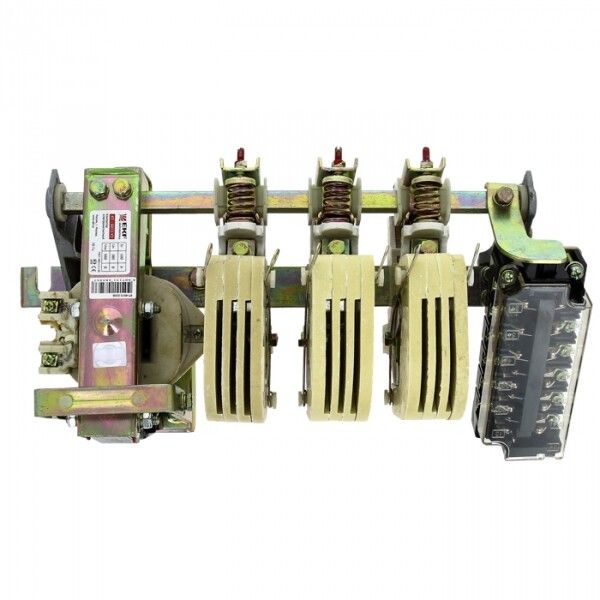

Контактор КТ-6043 от EKF серии PROxima - это надёжное устройство для удалённого включения и отключения нагрузки переменного тока до 400 А, подходящее для автоматизации промышленного оборудования. Устройство имеет шесть силовых контактов: три нормально открытых и три нормально закрытых, что позволяет гибко организовать управление цепями.

Назначение и область применения

Контактор КТ-6043 предназначен для частого включения и отключения электродвигателей, нагревательных элементов и других мощных потребителей переменного тока. Он используется в системах автоматического управления, где требуется дистанционное управление высокими токами через слаботочные сигналы. Подходит для установки в распределительных щитах, на станках, конвейерах, насосных станциях и системах вентиляции.

Технические характеристики

• Номинальный ток: 400 А - способен выдерживать длительную работу при такой нагрузке без перегрева
• Напряжение катушки управления: 380 В AC - требует именно такого напряжения для срабатывания, совместим с сетями 380 В
• Количество контактов: 3 НО (нормально открытых) + 3 НЗ (нормально закрытых) - позволяют реализовывать сложные схемы управления
• Номинальная мощность: 200 кВт - рассчитан на управление двигателями этой мощности при 380 В
• Тип подключения: винтовые зажимы - обеспечивают прочное соединение с кабелями
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные и алюминиевые провода указанного сечения
• Частота: 50 Гц - оптимизирован для работы в сети с промышленной частотой России и стран СНГ
• Степень защиты: IP00 - не защищён от пыли и воды, требует установки внутри корпуса или щита
• Климатическое исполнение: УХЛ3 - работает в условиях умеренного и холодного климата, в помещениях с контролируемой влажностью
• Диапазон температур: от -45 C до +40 C - сохраняет работоспособность даже в неотапливаемых помещениях зимой
• Способ монтажа: монтажная плата - фиксируется на DIN-рейке или специальной платформе, не требует сверления
• Гарантийный срок: 84 месяца - один из самых длинных в классе, подтверждает долговечность конструкции

Совместимость и монтаж

Контактор КТ-6043 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - затягивать необходимо равномерно, чтобы избежать повреждения контактных пластин. Максимальное сечение кабеля - 25 мм2, как для меди, так и для алюминия. Обязательно проверьте соответствие сечения кабеля нагрузке: при больших токах используйте кабели с запасом по площади. Катушка управления питается от 380 В переменного тока - не допускается подключение к постоянному току или другому напряжению. Убедитесь, что место установки соответствует требованиям по вентиляции: перегрев снижает срок службы.

Безопасность и стандарты

Контактор КТ-6043 соответствует требованиям ГОСТ Р 51731-2001 (МЭК 61095-92) и ГОСТ Р 50030.4.1-2002 - этим стандартам соответствуют все основные параметры безопасности, включая предельные токовые нагрузки, изоляцию и механическую стойкость. Устройство прошло сертификацию на безопасность в соответствии с российскими правилами электроустановок. Однако из-за степени защиты IP00 использование вне электрического шкафа запрещено - риск поражения током и попадания пыли недопустим.

Преимущества

• Высокая коммутационная износостойкость благодаря качественным материалам контактов
• Широкий диапазон рабочих температур - надёжно работает в суровых условиях
• Наличие трёх НО и трёх НЗ контактов - позволяет собирать сложные схемы без внешних реле
• Длинная гарантия (7 лет) - указывает на уверенность производителя в качестве
• Поддержка алюминиевых и медных проводов - универсальность при модернизации старых объектов

Ограничения применения

• Не предназначена для работы во влажных, пыльных или агрессивных средах - степень защиты IP00 исключает открытый монтаж
• Требуется стабильное напряжение 380 В на катушке - при просадках ниже 85% возможны отказы в срабатывании
• Не подходит для реверсивных схем - конструкция нереверсивная, нельзя использовать для изменения направления вращения двигателя
• Не рекомендован для частых включений более 1200 раз в час - превышение сокращает срок службы контактов

Примеры использования

• Управление двигателем насоса в системе водоснабжения
• Включение группы тепловых пушек в производственном помещении
• Автоматический запуск вентиляторов в HVAC-системе по сигналу термостата
• Реализация схемы “пуск-стоп” с кнопками и аварийной остановкой через НЗ-контакты
• Контроль питания крупного компрессора в пищевой промышленности

Практические советы

• При подключении кабелей используйте наконечники (штыревые или трубчатые) - это увеличивает надёжность соединения и снижает риск перегрева
• Проверяйте плотность затяжки винтов - слишком слабо - плохой контакт, слишком сильно - деформация зажима
• Для защиты от скачков напряжения рекомендуется параллельно катушке установить RC-цепочку или варистор
• При использовании в условиях низких температур перед первым включением дайте контактору прогреться до +5…+10 C
• Обязательно устанавливайте КТ-6043 в закрытом щите - даже малая пыль может вызвать пробой между контактами
• При замене убедитесь, что новый экземпляр имеет тот же артикул kt6043-380 - отличаются только типы контактов и напряжение катушки
