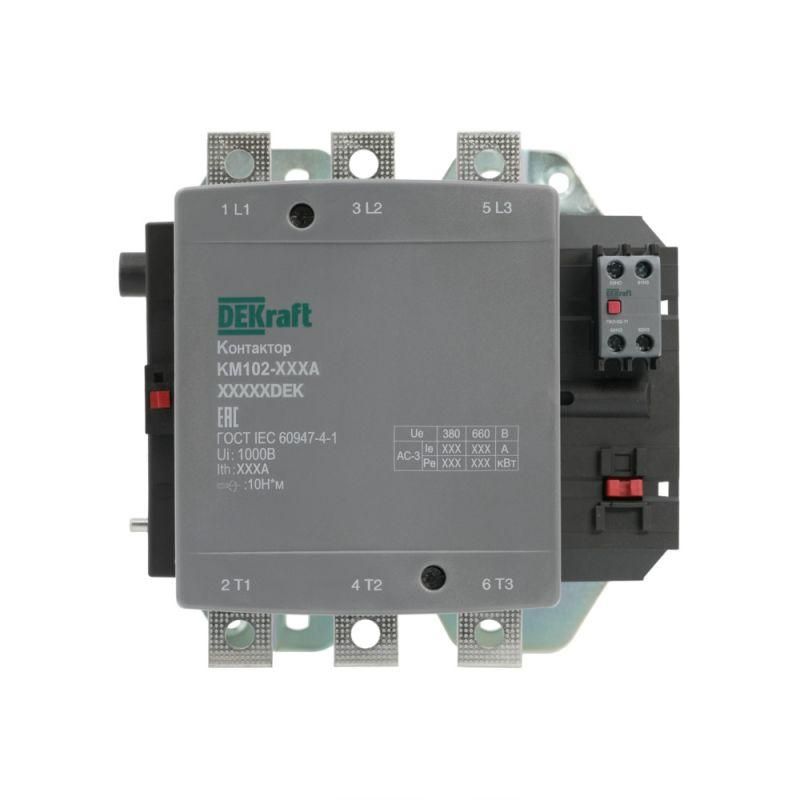

Контактор 400А 380В_АС АС3_ АС4 1НО+1НЗ КМ-102 | 21968DEK DEKraft APC

Контактор КМ-102 от DEKraft - устройство для частого включения и отключения нагрузок до 400 А в цепях переменного тока. Подходит для управления двигателями, светильниками и другим оборудованием в промышленной автоматике. Артикул 21968dek.

Назначение и область применения

Контактор КМ-102 предназначен для дистанционного управления электродвигателями, осветительными системами и другими нагрузками в сетях переменного тока до 690 В. Часто применяется в системах автоматизации: на конвейерах, насосных станциях, компрессорах, вентиляционных установках. Комбинированная пара контактов - один нормально открытый и один нормально закрытый - позволяет использовать его в реверсивных схемах, сигнализации состояния или интерлокингах.

Технические характеристики

• Номинальный рабочий ток: 400 А (класс коммутации AC3 и AC4)
• Напряжение питания катушки: 380–400 В переменного тока
• Число главных контактов: 3 (трёхполюсный)
• Коммутируемая мощность: до 200 кВт
• Тип подключения силовых выводов: болтовое (для надёжного соединения с шинами или кабелями)
• Дополнительные контакты: 1 НО (нормально открытый) + 1 НЗ (нормально закрытый)
• Рабочий температурный диапазон: от –40 C до +70 C
• Гарантийный срок: 3 года

Совместимость и монтаж

Контактор КМ-102 устанавливается на DIN-рейку или монтажную плату. Для подключения силовых проводов используются болтовые зажимы - рекомендуется момент затяжки согласно документации производителя. Устройство совместимо с любыми стандартными кнопочными станциями и реле времени, работающими на 380–400 В. Механическая и электрическая блокировка позволяет безопасно собирать реверсивные схемы без риска одновременного включения двух контакторов.

Безопасность и стандарты

Контактор КМ-102 имеет защитные крышки для моделей от 9 А до 95 А - они предотвращают попадание пыли и случайное прикосновение к токоведущим частям. Хотя для модели 400 А крышка не предусмотрена, сам корпус обеспечивает достаточную степень защиты для промышленной среды. Сертификация проведена в R&D-центре производителя, соответствие требованиям IEC/EN 60947-4-1 подтверждено.

Преимущества

• Увеличенный ресурс износостойкости - на 20 % выше аналогичных решений благодаря улучшенной конструкции контактов
• Широкий температурный диапазон - работает даже в холодных складах и на открытых площадках при –40 C
• Компактные габариты - соответствует современным европейским стандартам, экономит место в щитах
• Интегрированные дополнительные контакты - не требуют внешних модулей, снижают количество точек соединения и повышают надёжность
• Электромеханическая блокировка - исключает риск параллельного включения в реверсивных схемах

Ограничения применения

• Не предназначен для постоянной работы при токе выше 400 А - возможен перегрев и выход из строя
• Не рассчитан на управление постоянным током - применение в DC-цепях недопустимо
• Отсутствует встроенная тепловая защита - требуется внешнее термореле при защите двигателей
• Для моделей свыше 95 А (включая этот) защитные крышки не установлены - необходимо обеспечить физическую изоляцию в щитах

Примеры использования

• Управление асинхронным двигателем 160 кВт на конвейере в пищевой промышленности
• Включение/выключение группы LED-светильников в крупном торговом центре
• Реверсивный пуск вентилятора в системе вентиляции с использованием двух контакторов КМ-102 и блокировки
• Автоматическое переключение между основным и резервным источником питания в системе бесперебойного энергоснабжения

Практические советы

• При монтаже проверьте посадочные размеры - контактор КМ-102 требует свободного места вокруг для теплоотвода
• Используйте качественные медные кабели сечением не менее 95 мм2 для подключения 400 А
• Для длительной работы в условиях высокой влажности или пыли - установите контактор внутри герметичного щита
• При замене старого контактора - учтите, что КМ-102 имеет меньшие габариты, чем некоторые аналоги, поэтому возможно потребуется доработка крепления
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной работе - особенно при частых пусках (более 10 раз в час)
