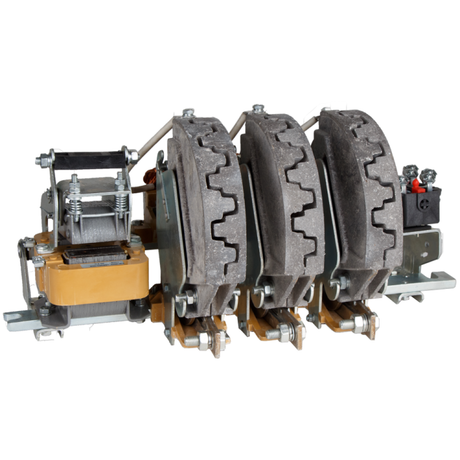

Контактор КТ-6043Б И2 У3 400А кат. 220В AC КЭАЗ 244012

Контактор КТ-6043Б-400А-220AC-И2-У3 - это силовой аппарат для частого включения и отключения электродвигателей и других мощных нагрузок. Произведённый КЭАЗ, он предназначен для работы в промышленных системах с напряжением 220 В переменного тока и током до 400 А.

Назначение и область применения

Контактор КТ-6043Б-400А-220AC-И2-У3 используется для удалённого управления мощными электрическими цепями. Он применяется там, где требуется надёжное и частое включение/выключение нагрузки: насосы, вентиляторы, компрессоры, конвейеры, станки с ЧПУ и другие устройства с двигателями до 400 А.

Технические характеристики

• Номинальный ток контактов: 400 А
• Напряжение катушки управления: 220 В переменного тока (AC)
• Исполнение: открытое (без корпуса, требует установки в защищённой среде)
• Климатическое исполнение: У3 - для умеренного климата, с возможностью эксплуатации при температуре от −25 C до +40 C
• Степень защиты: IP00 - без защиты от внешних воздействий, только от прикосновений к токоведущим частям

Совместимость и монтаж

Контактор КТ-6043Б-400А-220AC-И2-У3 монтируется на DIN-рейку 35 мм или крепится болтами через отверстия в основании. Для подключения используются винтовые зажимы: входные и выходные клеммы рассчитаны на провода сечением до 95 мм2. Катушка управления подключается к сети 220 В AC - важно соблюдать полярность, хотя она не имеет значения для переменного тока. Подключаемые нагрузки должны соответствовать классу нагревостойкости и не превышать 400 А.

Безопасность и стандарты

Контактор КТ-6043Б-400А-220AC-И2-У3 соответствует требованиям ГОСТ Р 50030.4.1–2012 (МЭК 60947-4-1) для контактных аппаратов низковольтного управления. Применяется в соответствии с правилами ПУЭ. Открытая конструкция требует обязательной установки в щите или защищённом месте, исключающем случайное прикосновение к токоведущим частям.

Преимущества

• Высокая коммутационная износостойкость благодаря качественным контактным материалам
• Работает стабильно даже при колебаниях напряжения +-10 % от 220 В
• Поддерживает длительную работу при максимальном токе без перегрева
• Производство КЭАЗ гарантирует совместимость с другими изделиями серии КТ и КТПВ

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - отсутствует взрывозащита
• Запрещено использовать вне закрытых щитов из-за степени защиты IP00
• Не рекомендован для частого включения более 600 раз в час - риск перегрева катушки
• Не работает при постоянном токе - катушка рассчитана только на 220 В AC
• Не подходит для высоких уровней запыления или влажности без дополнительной защиты

Примеры использования

• Управление крупногабаритным воздушным компрессором на заводе
• Включение/выключение насосной группы в системе водоснабжения
• Автоматизация линии конвейера с двигателем 30 кВт
• Частотное управление вентиляцией в промышленном помещении

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и зажимов - используйте наконечники для многожильных проводов
• Обязательно установите тепловое реле или автоматический выключатель в цепи питания, чтобы предотвратить перегрузку
• При использовании в условиях повышенной вибрации закрепите устройство с помощью антивибрационных прокладок
• Для удобства обслуживания выбирайте место с доступом к клеммам - контакт КТ-6043Б-400А-220AC-И2-У3 требует периодической проверки состояния контактов
• Если нужна защита от пыли и брызг - используйте вместе с герметичным кожухом или поместите в шкаф с классом защиты IP54+
