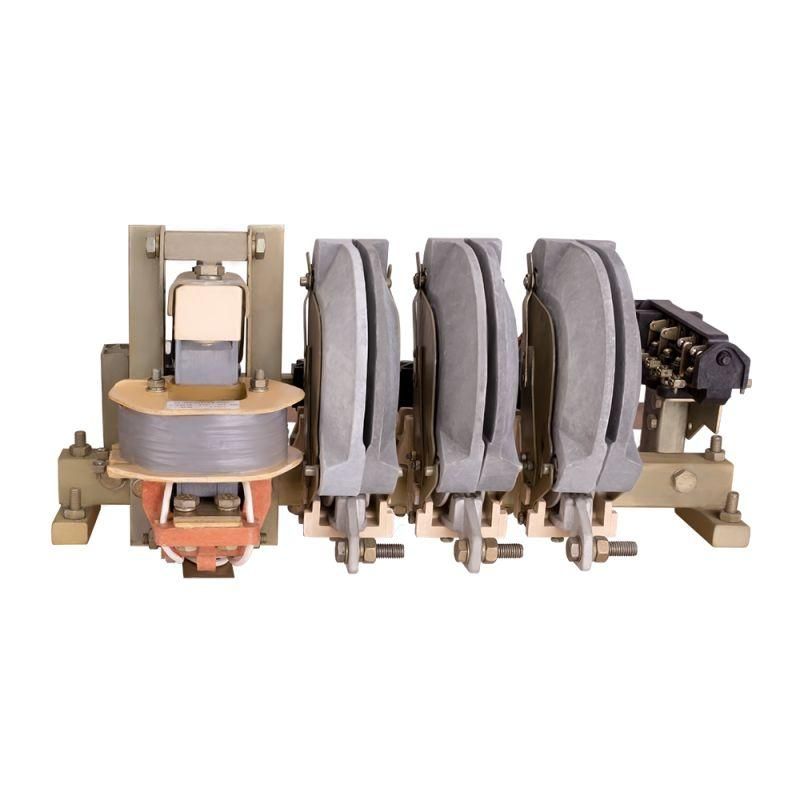

Контактор КТ-6043БС И2 У3 400А кат. 380В AC КЭАЗ 319610

Контактор КТ-6043БС 400А 380В AC И2 У3 - это электромагнитный аппарат для частого включения и отключения трёхфазных электродвигателей мощностью до 210 кВт. Произведённый КЭАЗ, он предназначен для работы в тяжёлых условиях производства, особенно там, где требуется надёжное управление нагрузкой с высокими пусковыми токами.

Назначение и область применения

Контактор КТ-6043БС 400А 380В AC И2 У3 используется для коммутации силовых цепей переменного тока, в первую очередь - для запуска и остановки асинхронных двигателей. Он применяется в системах автоматического управления, где важна долговечность и устойчивость к перегрузкам. Подходит для установки в краново-металлургических установках, конвейерах, насосных станциях, подстанциях и других объектах с высокой цикличностью включений.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 400 А
• Номинальное напряжение управления: 380 В
• Максимальная коммутируемая мощность: 210 кВт
• Количество главных контактных пар: 3 (замыкающие)
• Количество вспомогательных контактов: 2 (нормально замкнутые)
• Тип подключения силовых выводов: болтовое
• Исполнение: открытый (без корпуса, требует защиты от внешних воздействий)
• Климатическое исполнение: У3 (для умеренного климата, температура от −40C до +40C)
• Степень защиты: IP00 (нет защиты от пыли и воды - необходима установка в закрытом щите)

Совместимость и монтаж

Контактор КТ-6043БС 400А 380В AC И2 У3 совместим с другими элементами серии КТ6000 и КТП6000 от КЭАЗ. Для монтажа используются три болта на каждом силовом входе и выходе - необходимо соблюдать момент затяжки, указанный в документации завода. Катушка управления рассчитана на 380 В переменного тока - подключение осуществляется через два провода к клеммам A1/A2. Вспомогательные контакты (2 НЗ) можно использовать для сигнализации состояния или блокировки. Монтаж допускается только на вертикальной плоскости, без отклонений более чем на +-5°.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для аппаратов низкого напряжения. Применение в соответствии с классом потребления AC-1 (резистивные нагрузки) и AC-3 (электродвигатели) обеспечивает безопасную работу при номинальных параметрах. Открытая конструкция требует обязательной установки в защищённом шкафу - использование вне enclosure недопустимо из-за риска поражения током и повреждения контактов.

Преимущества

• Высокая механическая износостойкость - способен выдерживать десятки тысяч циклов включения/отключения
• Устойчив к кратковременным перегрузкам благодаря термической инерции контактов
• Простая замена катушки управления без демонтажа всего аппарата
• Работает в широком диапазоне температур, что важно для промышленных помещений
• Подтверждённая надёжность в экстремальных условиях - сертифицирован для использования в металлургии и на кранах

Ограничения применения

• Не предназначен для постоянной работы при токах выше 400 А - возможен перегрев и сваривание контактов
• Открытое исполнение исключает установку во влажных, пыльных или взрывоопасных зонах без дополнительной защиты
• Не работает при напряжении ниже 85 % от номинала (323 В) - возможны отказы включения
• Не рекомендован для частого пуска двигателей с высоким моментом инерции без учёта теплового режима
• Не имеет встроенной защиты от перегрузки - обязательно требуется установка теплового реле или магнитного пускателя с защитой

Примеры использования

• Управление крупным асинхронным двигателем 200 кВт на конвейере в цехе металлообработки
• Коммутация лебёдки в крановой установке с частыми циклами подъёма и опускания груза
• Включение нагревательных печей в сталелитейном производстве (при условии, что нагрузка не превышает 210 кВт)
• Автоматизация системы водоснабжения с насосом мощностью 180 кВт

Практические советы

• При выборе контактора КТ-6043БС 400А 380В AC И2 У3 проверьте соответствие номинального тока двигателя - лучше брать запас 10–15%
• Обязательно используйте предохранители или автоматические выключатели перед контактором - он не защищает от КЗ
• При монтаже следите за чистотой контактных поверхностей - окислы снижают срок службы
• Для длительной работы в условиях высоких температур (например, рядом с печью) предусмотрите принудительное охлаждение или установку в прохладном месте
• Замену катушки выполняйте только при отключенном питании - даже малое напряжение может вызвать случайное срабатывание
• Проверяйте момент затяжки болтов - слабый контакт увеличивает нагрев, слишком сильный - повреждает резьбу
