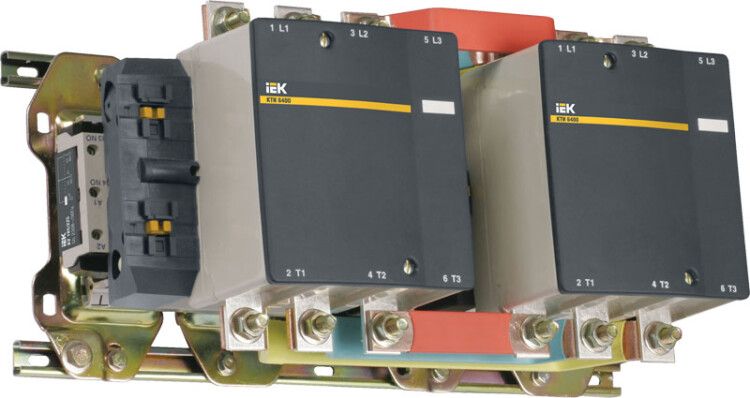

Пускатель магнитный 400А катушка управления 400В AC реверсивный 2НО КТИ - KKT63-400-400-10 IEK КТИ-64003

Контактор реверсивный 400А 400В/АС3 серии КТИ от IEK предназначен для переключения направления вращения трёхфазных электродвигателей и обеспечивает надёжное управление мощными нагрузками до 160 кВт. Артикулы kkt63-400-400-10 и кти-64003 соответствуют промышленному стандарту ГОСТ Р 50030.4.1 и подходят для жестких условий эксплуатации.

Назначение и область применения

Контактор реверсивный 400А 400В/АС3 используется в схемах управления для пуска, остановки и изменения направления вращения трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для работы в электросетях с напряжением до 660 В переменного тока. Также применяется для коммутации других индуктивных нагрузок: вентиляторов, насосов, печей, кран-балок и систем автоматического ввода резерва (АВР).

Технические характеристики

• Род тока: переменный (AC)
• Номинальный ток: 400 А
• Номинальная мощность двигателя: 160 кВт
• Напряжение питания цепи управления: 400 В
• Число силовых полюсов: 3
• Число силовых нормально-разомкнутых (НО) контактов: 6
• Число вспомогательных НО контактов: 2
• Мощность потребления катушки: 14 Вт
• Способ монтажа: на монтажную плату
• Подключение силовой цепи: болтовое
• Подключение вспомогательной цепи: винтовое
• Степень защиты: IP00 (без внешней защиты)
• Климатическое исполнение: УХЛ3 (работает при температуре от -45 до +55 C)
• Срок службы: 10 лет
• Соответствие стандартам: ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009)

Совместимость и монтаж

Контактор реверсивный 400А 400В/АС3 устанавливается на монтажную плату. Для подключения силовых проводов используются болты - требуется правильный момент затяжки и соответствие сечению кабеля. Вспомогательные цепи подключаются через винтовые зажимы - рекомендуется использовать многожильные провода с наконечниками. Обязательно соблюдать расстояние между контактами реверсивной группы, чтобы исключить случайное замыкание. Монтаж допускается только после отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

Контактор серии КТИ соответствует требованиям ГОСТ Р 50030.4.1-2012 и международному стандарту МЭК 60947-4-1. Прошёл сертификацию и имеет действующий сертификат соответствия РОСС CN.ME86.B00150. Отличается высокой механической и электрической износостойкостью, что гарантирует безопасную работу даже при частых переключениях.

Преимущества

• Высокая коммутационная способность - выдерживает 400 А при 400 В AC3
• Двухпозиционное реверсивное исполнение позволяет менять направление вращения двигателя без внешних переключателей
• Широкий диапазон рабочих температур (-45…+55 C) делает его пригодным для холодных и жарких помещений
• Низкая мощность катушки (14 Вт) снижает энергопотребление системы управления
• Срок службы 10 лет при регулярном обслуживании

Ограничения применения

• Степень защиты IP00 требует обязательной установки в закрытом корпусе или щите - нельзя применять в открытых условиях
• Не предназначен для постоянной работы при токах выше 400 А - возможен перегрев и выход из строя
• Не рассчитан на частые пуски более 120 раз в час - превышение сокращает срок службы контактов
• Только для переменного тока - не работает с постоянным током
• Требуется использование внешнего теплового реле для защиты от перегрузки - сам контактор не имеет встроенной защиты

Примеры использования

• Кран-балки - изменение направления движения груза
• Вентиляционные установки - реверс воздушного потока
• Насосные станции - переключение режима подачи жидкости
• Оборудование для термической обработки - управление нагревательными элементами
• Системы АВР - переключение между основным и резервным источником питания

Практические советы

• Выбирая контактор реверсивный 400А 400В/АС3, убедитесь, что сечение кабелей соответствует 400 А - минимум 120–150 мм2 медного провода
• При монтаже на плату используйте изоляционные шайбы и фиксируйте устройство с учётом вибраций - особенно важно на кран-балках
• Для предотвращения одновременного включения двух групп контактов обязательно используйте механическую или электрическую блокировку
• Проверяйте состояние контактов каждые 6 месяцев - при оплавлении или задире заменяйте детали немедленно
• При работе в условиях повышенной запылённости или влаги - устанавливайте контактор внутри герметичного щита с классом защиты не ниже IP54
