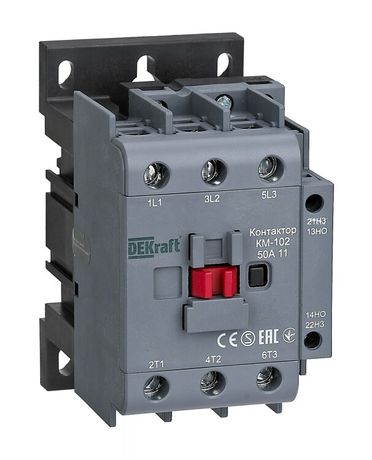

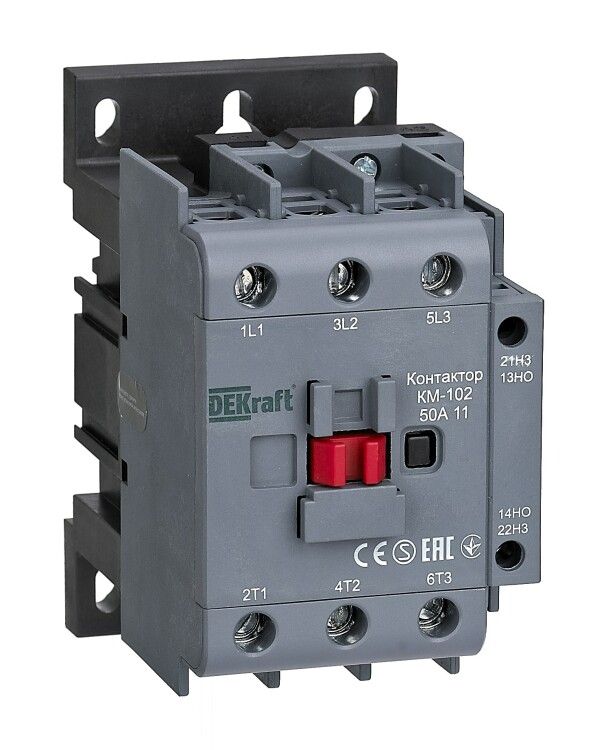

Контактор КМ-102 50А кат. 36В AC 1НО+1НЗ AC-3 AC-4 DEKraft 22322DEK APC

Контактор КМ-102 от DEKraft - устройство для дистанционного включения и выключения нагрузки с током до 50 А, предназначенное для работы в системах автоматизации с управлением от цепи 36 В переменного тока. Подходит для монтажа на DIN-рейку и применяется в промышленной аппаратуре, где требуется надёжная коммутация двигателей и осветительных нагрузок.

Назначение и область применения

Контактор КМ-102 используется для удалённого управления электрическими нагрузками: запуск и останов асинхронных двигателей, включение/выключение осветительных сетей, переключение конденсаторных батарей. Работает в сетях переменного тока до 690 В. Применяется в пультах управления, щитах автоматики, станках, конвейерах и других устройствах, требующих частых циклов включения-выключения.

Технические характеристики

• Номинальный ток: 50 А (при AC-3 и AC-4)
• Напряжение управления: 36 В переменного тока (AC)
• Коммутируемая мощность: 22 кВт (AC-3), 11 кВт (AC-4)
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип тока: переменный (AC) - для силовой цепи; управляющая катушка работает только от переменного тока 36 В
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: крепление на стандартную DIN-рейку шириной 35 мм
• Подключение силовой цепи: винтовые зажимы

Совместимость и монтаж

Контактор КМ-102 совместим с любыми DIN-рейками по стандарту EN 60715. Для монтажа достаточно защёлкнуть корпус на рейке - дополнительные крепления не требуются. Управляющие провода подключаются к клеммам A1–A2, расположенным на передней панели. Силовые выводы L1–L3 и T1–T3 рассчитаны на винтовое соединение с жилами сечением до 16 мм2. Внимание: управляющая катушка не работает от постоянного тока - даже если указано “AC/DC” в характеристиках, реальная модель поддерживает только переменный ток 36 В.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 для аппаратов низкого напряжения. Конструкция обеспечивает изоляцию между управляющей и силовой цепями. Защита IP20 предотвращает доступ к токоведущим элементам при нормальном использовании, но не защищает от внешних воздействий - не рекомендуется установка в сырых, пыльных или агрессивных средах без дополнительного кожуха.

Преимущества

• Устойчивая работа при высоких токах - 50 А позволяет управлять двигателями до 22 кВт
• Чёткая коммутация благодаря качественному механическому исполнению
• Наличие одного НО и одного НЗ контакта даёт гибкость для схем управления (например, сигнализация состояния или блокировки)
• Простота замены - стандартный форм-фактор, легко заменить аналогичным контактором

Ограничения применения

• Не подходит для постоянного тока в управляющей цепи - катушка 36 В работает только от переменного тока
• Защита IP20 не допускает использование во влажных помещениях, на улице или в местах с повышенной запылённостью
• Отсутствие реверса - нельзя использовать для управления двигателями, которым нужна смена направления вращения
• Не имеет встроенной тепловой защиты - необходимо применять отдельные тепловые реле при защите двигателей

Примеры использования

• Автоматический пуск насоса в системе водоснабжения через PLC с выходом 36 В AC
• Включение группы светодиодных светильников в цеху по сигналу с пульта управления
• Коммутация батареи конденсаторов для компенсации реактивной мощности
• Управление вентилятором охлаждения на станке с ЧПУ

Практические советы

• Проверьте соответствие напряжения управления - 36 В AC - с источником питания. Использование DC вызовет отказ контактора.
• При подключении силовых проводов затягивайте винты усилием 0,8–1,0 Нм - недостаточное или чрезмерное усилие снижает надёжность контакта.
• Если контактор устанавливается в шкафу с высокой температурой, убедитесь, что окружающая среда не превышает +40 C - иначе возможен перегрев катушки.
• Для защиты от пыли и случайных прикосновений используйте внешнюю крышку или пластиковый корпус - хотя производитель упоминает «дополнительные защитные крышки», они не входят в комплект и должны приобретаться отдельно.
• При замене старого контактора проверьте посадочные размеры - КМ-102 совместим с большинством моделей на DIN-рейке, но не все имеют одинаковое количество и тип вспомогательных контактов.
