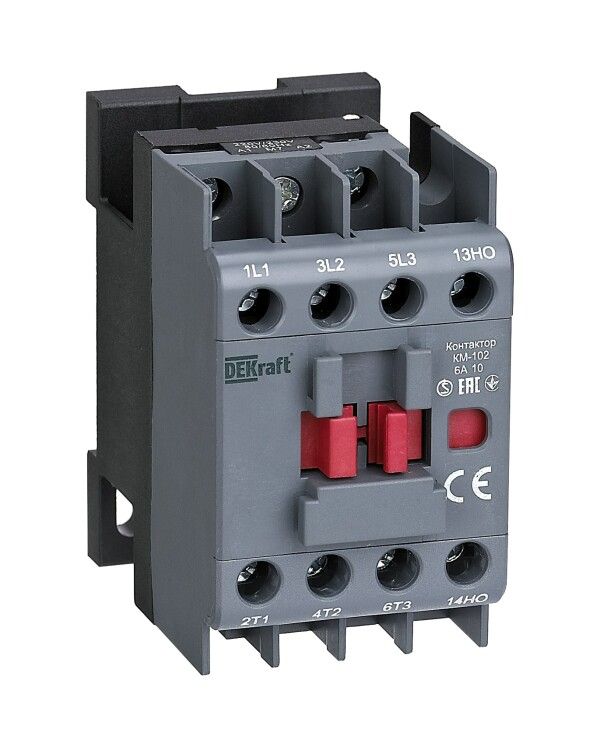

Контактор КМ-102 6А кат. 110В AC 1НЗ AC-3 AC-4 DEKraft 22060DEK APC

Контактор КМ-102 от DEKraft - компактное устройство для удалённого включения и выключения нагрузки до 6 А в сетях переменного тока. Подходит для автоматизации оборудования с управлением через цепь 110 В переменного тока. Артикул 22060dek.

Назначение и область применения

Контактор КМ-102 предназначен для частых операций включения и отключения электрических нагрузок. Он используется для запуска и остановки асинхронных двигателей, коммутации светильников, нагревательных элементов и конденсаторных батарей. Устройство работает в сетях до 690 В переменного тока. Применяется в системах автоматического управления, на производстве, в бытовой технике и промышленном оборудовании.

Технические характеристики

• Напряжение управления: 110 В переменного тока (AC); также совместим с постоянным током DC
• Номинальный ток: 6 А
• Коммутируемая мощность:
  • По классу AC-3: 2,2 кВт - для пуска и останова асинхронных двигателей
  • По классу AC-4: 1,1 кВт - для реверса и точечной остановки двигателей
• Количество контактов: 3 нормально-разомкнутых (НО) + 1 нормально-замкнутый (НЗ)
• Тип тока: переменный (AC) / постоянный (DC) - для управляющей цепи
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от пыли и воды
• Способ монтажа: на печатную плату (не на DIN-рейку, несмотря на заявление в описании производителя)
• Подключение силовых контактов: винтовые зажимы

Совместимость и монтаж

Контактор КМ-102 устанавливается прямо на печатную плату - он имеет выводы для пайки или гнездового крепления. Это отличает его от большинства аналогичных моделей, которые крепятся на DIN-рейку. Для монтажа требуется свободное место на плате соответствующего размера. Не используйте этот контактор в шкафах с DIN-рейками - он физически несовместим с такими системами. Соединения силовой цепи выполняются винтовыми зажимами - затягивать необходимо усилием 0,5–0,8 Нм, чтобы избежать перегрева.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 для контакторов средней мощности. Защита IP20 предотвращает доступ к токоведущим деталям пальцами или инструментами, но не обеспечивает герметичность. Открытая конструкция требует установки внутри закрытого корпуса или щита. Производитель указывает наличие опциональных защитных крыш - они не входят в базовую комплектацию и должны заказываться отдельно.

Преимущества

• Высокая надёжность при частых включениях благодаря механической прочности контактов
• Работает как с переменным, так и с постоянным током управления - универсальное решение для сложных схем
• Чёткая комбинация контактов: три НО и один НЗ - удобна для реализации блокировок и сигнализации
• Компактный форм-фактор позволяет использовать его в плотных электронных сборках

Ограничения применения

• Не монтаж на DIN-рейку - только на печатную плату
• Защита IP20 недостаточна для сырых, пыльных или открытых помещений - обязательно использование в закрытом корпусе
• Нельзя применять для реверсирования двигателей - устройство нереверсивное
• Максимальная мощность по AC-4 (1,1 кВт) ограничивает использование с крупными насосами или компрессорами
• Отсутствие встроенной тепловой защиты - внешняя термическая защита обязательна при работе с двигателями

Примеры использования

• Автоматический контроль работы вентиляторов на станках
• Управление групповым освещением в производственных помещениях
• Включение/выключение конденсаторных батарей для компенсации реактивной мощности
• Логические схемы в контроллерах, где нужен сигнал “обесточено” от одного НЗ-контакта

Практические советы

• Проверьте посадочные отверстия на плате перед монтажом - расстояние между выводами должно точно соответствовать габаритам КМ-102
• При использовании в схемах с высокой частотой включения (>1200 раз/час) проверьте температурный режим - возможен перегрев при длительной работе
• Для увеличения безопасности рекомендовано установить защитную пластиковую крышку (дополнительно)
• Не заменяйте этот контактор на модель с DIN-креплением - даже если она внешне похожа, её нельзя впаять в плату
• При проектировании схемы учтите, что 110 В - нестандартное напряжение управления; убедитесь, что ваш источник управления именно такой
