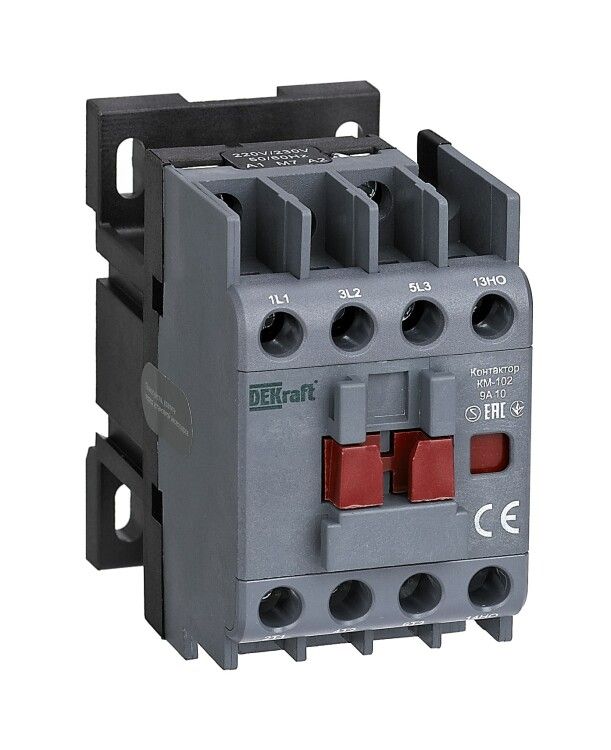

Контактор КМ-102 9А кат. 110В AC 1НЗ AC-3 AC-4 DEKraft 22072DEK APC

Контактор КМ-102 от DEKRAFT предназначен для частых включений и отключений нагрузок переменного тока - таких как двигатели, световые сети и конденсаторные батареи. Модель рассчитана на работу с управлением 110 В переменного тока, имеет три нормально открытых и один нормально замкнутый контакт, что делает её удобной для автоматических систем. Артикул 22072dek соответствует серийному исполнению КМ-102, совместимому с DIN-рейкой.

Назначение и область применения

Контактор КМ-102 используется для удалённого управления электрооборудованием: запуска и остановки асинхронных двигателей, коммутации освещения, переключения конденсаторных батарей. Подходит для систем автоматизации, где требуется надёжная коммутация нагрузок до 4 кВт (по классу AC-3) или 1,5 кВт (по классу AC-4). Применяется в промышленном оборудовании, станках, конвейерах, системах вентиляции и теплотехники.

Технические характеристики

• Напряжение управления: 110 В переменного тока (AC); также работает при постоянном токе (DC)
• Номинальный ток главных контактов: 9 А
• Коммутируемая мощность:
  • до 4 кВт - при типе нагрузки AC-3 (пусковые токи асинхронных двигателей)
  • до 1,5 кВт - при типе нагрузки AC-4 (частые пуски, реверсы, торможение двигателей)
• Число контактов: 3 нормально открытых (НО), 1 нормально замкнутый (НЗ)
• Тип тока: переменный / постоянный (AC/DC)
• Исполнение: нереверсивное - нельзя использовать для изменения направления вращения двигателя
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и крупным частицам, но не герметичен
• Способ монтажа: устанавливается на стандартную DIN-рейку шириной 35 мм
• Подключение силовой цепи: винтовые зажимы - требуют затяжки отверткой

Совместимость и монтаж

Контактор КМ-102 фиксируется на DIN-рейке стандартного типа - никаких адаптеров или крепёжных элементов не требуется. Для подключения силовых проводов используются винтовые зажимы; рекомендуется применять жилы сечением до 2,5 мм2. Управляющая катушка подключается через два вывода на передней панели - полярность не важна при работе с переменным током. Обратите внимание: устройство не предусматривает внешнее механическое блокирование или реверсивное подключение.

Безопасность и стандарты

Производитель указывает соответствие требованиям IEC 60947-4-1 для контакторов среднего класса. Защита IP20 предотвращает доступ к токоведущим частям при обычных условиях эксплуатации. Однако из-за отсутствия герметизации не применяется во влажных, пыльных или агрессивных средах без дополнительной защиты корпуса.

Преимущества

• Устойчивая работа при высоких пусковых токах благодаря оптимальному дизайну дугогашения
• Габариты позволяют компактно размещать несколько контакторов на одной рейке
• Явное разделение силовых и управляющих контактов снижает риск помех
• Работает как от переменного, так и от постоянного тока управления - гибкость в проектировании
• Цена ниже аналогов с тем же уровнем коммутационной способности

Ограничения применения

• Не для реверса двигателей - отсутствует взаимоблокировка между двумя контактными группами
• Защита IP20 недостаточна для помещений с повышенной влажностью, сыростью или пылевыми выбросами - нужна внешняя защитная оболочка
• Не предназначен для работы с постоянными сверхтоками выше 9 А - возможен выход из строя контактов
• Не следует использовать в качестве выключателя нагрузки более чем 8–10 тысяч операций в год - срок службы ограничен механической прочностью механизма

Примеры использования

• Автоматическое включение насоса в системе водоснабжения по сигналу от датчика уровня
• Управление светильниками на производстве через PLC с помощью одного сигнала
• Подключение конденсаторной батареи для повышения коэффициента мощности в распределительном щите
• Пуск маломощного станка с асинхронным двигателем 3 кВт

Практические советы

• Проверьте напряжение управления перед первым включением - неверное напряжение (например, 220 В вместо 110 В) вызовет быстрый выход катушки из строя
• При использовании в цепях с частыми включениями (более 10 раз в час) контролируйте нагрев контактора - он может достигать +60 C
• Обязательно используйте предохранители на входе силовой цепи - они защищают контактор от аварийных перегрузок
• При сборке шкафа учтите минимальный зазор вокруг устройства - минимум 10 мм с каждой стороны для теплоотвода
• Жилы провода должны быть хорошо зачищены и плотно закручены - слабый контакт увеличивает вероятность нагрева и окисления
